Creation Model IF18-III - Page 18

18
M2.6x10mm Cap Screw
 キャップスクリュー
x2
x2
B032610
M2.6x10mm
B032610
M2.6x10mm
B032610
B043025F
18

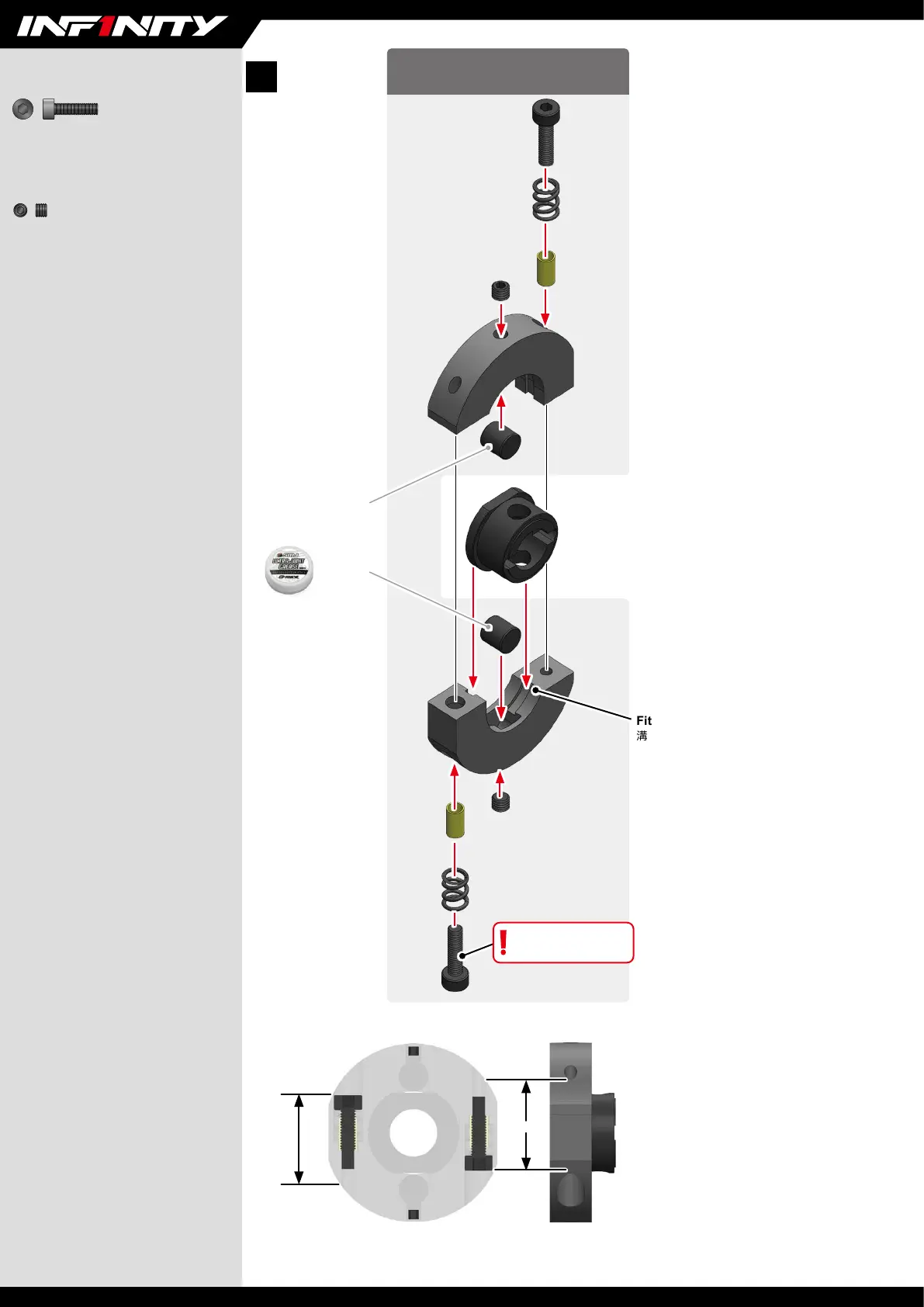

Adjust by turning the M3x2.5mm set Screw
so that there is less play in the rotation
direction of the 2-speed hub.
The 2-speed shift timing is adjusted by
actually driving the car.At that time,turn both
M2.6x10mm cap screws by the same amount.
2 スピードハブの回転方向のガタが少なくなるように
M3x2.5mmセットスクリューを回して調整してくださ
い。2 スピードの変速タイミングは実際に走行させて再
調整します。その際、M2.6x10mm キャップスクリュー
は 2 本同じ量動かしてください。
Fit in the groove.
溝にはめ込みます。
Tighten M2.6x10mm Screw
(B032610) from 14mm.
M2.6x10mm キャップスクリュー
（B032610）を下図の寸法まで締
め込む。
TIGHTEN GENTLY
締め過ぎ注意
14mm
14mm
M3x2.5mm Set Screw
B043025F
M3x2.5mm
B043025F
M3x2.5mm
 セットスクリュー
R0246
0.8m 2 Speed Shoe Set
 2 スピードシューセット
R0245
0.8M 2 Speed Hub
 2 スピードハブ
SMJ1327
SMJ Ultra Joint Grease White
SMJ ウルトラジョイントグリスホワイト
Not incld.
別売
