Creation Model IF18-III - Page 19

19
x1
B06107
R0245-01
2
3
1
CM-A004-08
CM-A004-08
0.2mm
0.2mm
B06107
B01306
20
4.0mm
B01312
M3x12mm
B04310
M3x10mm
B01306
M3x6mm
Apply epoxy adhesive to
the black surface on the
back to adhere.
裏の黒い面にエポキシ系接着剤
を塗布して接着させる。

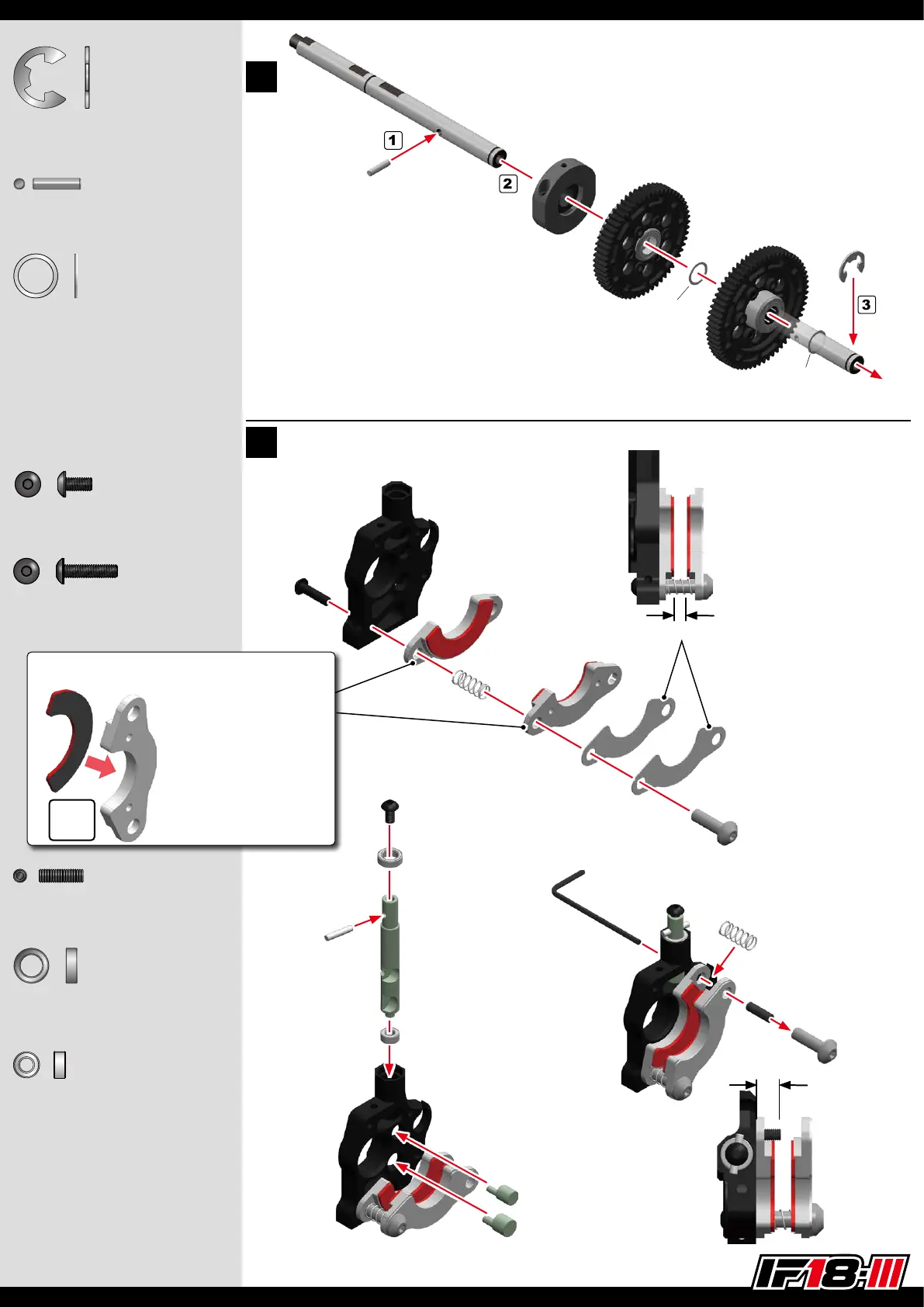

G179
Brake Pad Plate
 ブレーキパッドプレート
G210
Brake Pad Soft
 ブレーキパッドソフト
x2
G192
Brake Guide
 ブレーキガイド
G188
Brake Pad Plate Spacer
(0.3mm/0.1mm)
 ブレーキパッドプレートスペーサー
この隙間が 4.0mm になるように
スペーサーを入れて調整してく
ださい。また、走行後に隙間が広
がる場合があります。その際もス
ペーサーで 4.0mm になるよう調
整してください。
Adjust this gap to 4.0 mm
by inserting spacers. If the
gap widens after running,
Re-adjust the gap to 4.0
mm by using spacers.
G194
G192
M3x12mm Button Head Screw
 ボタンヘッドスクリュー
x1
B01312
B04310
x1
BB3625
Ball Bearing 3x6x2.5mm
 ボールベアリング
x1
R0356
R0357
G171
B05210
1.5mm Hex Wrench

六角レンチ
x1
x1
x2
x1
M3x10mm Set Screw
 セットスクリュー
BB5825
R0359
Ball Bearing 5x8mm
BB5825
5x8mm
BB3625
3x6x2.5mm
Brake Mount R
ボールベアリング
ブレーキマウント R
G194
Brake Spring
ブレーキスプリング
M3x6mm Button Head Screw
 ボタンヘッドスクリュー
CM-A004-08
8x10 Shim (0.2mm)
 シム
R0245-01
2.5x10.8mm Pin
 ピン
7mm E-ring
 E リング
6.0mm
R0099
Main Shaft
メインシャフト
19
