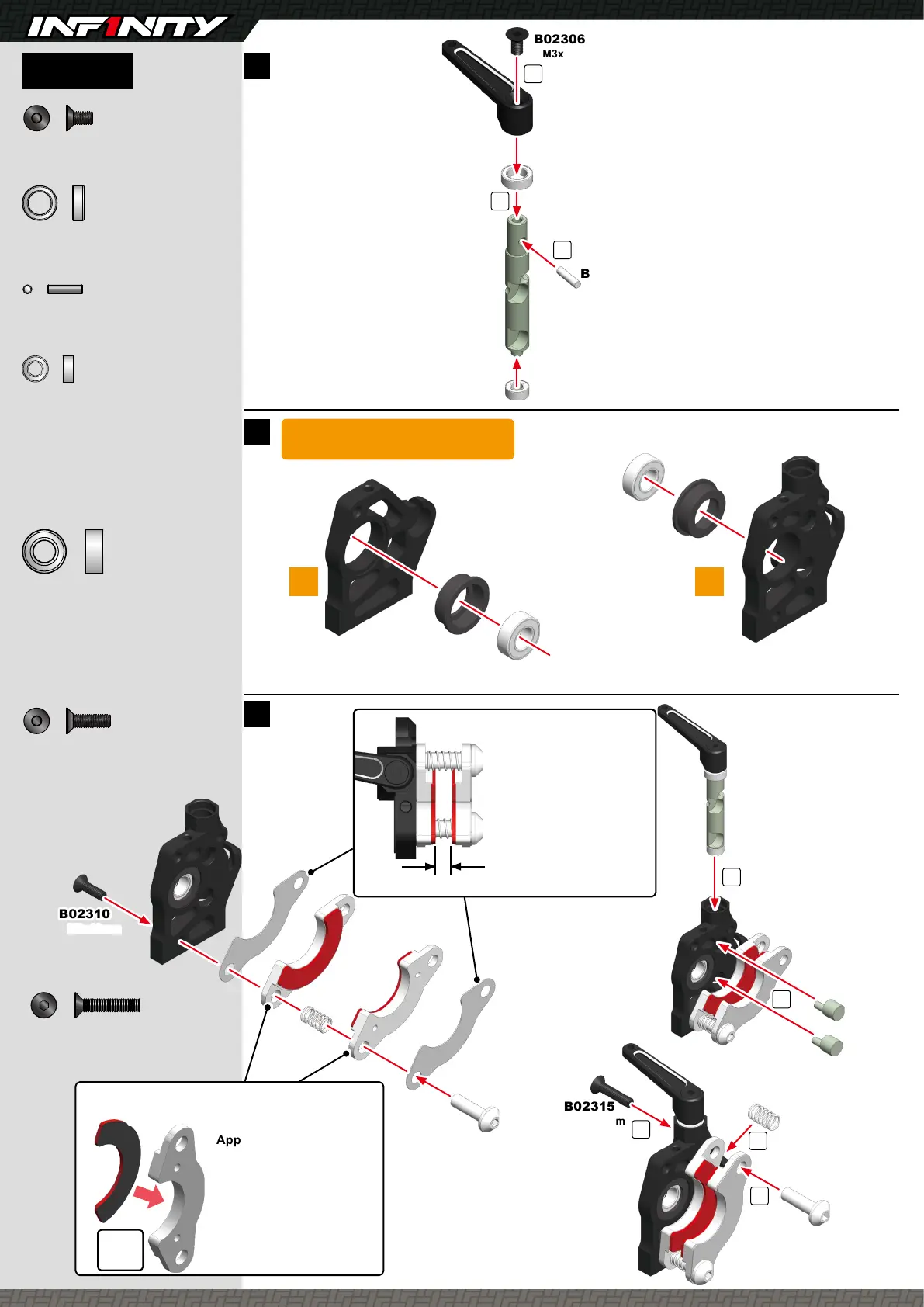

Creation Model INFINITY IF15-II - Page 20

1
4 mm
20
BAG I
B02306
M3x6mm Flat Head Screw
x1
x1
x1
x2
  フラットヘッドスクリュー
B05208
2.0x8mm Pin
x1
 ピン
B02310
M3x10mm Flat Head Screw
x1
  フラットヘッドスクリュー
B02306
M3x6mm
B02310
M3x10mm
B02315
M3x15mm
B05208
G172
Brake Lever
 ブレーキレバー
BB5825
G170
Brake Mount L
 ブレーキマウント L
G169
Brake Mount R
 ブレーキマウント R
G004
Bearing Collor Set
 ベアリングカラーセット
BB6124
Ball Bearing 6x12x4mm
 ボールベアリング
BB6124
Ball Bearing 6x12x4mm
 ボールベアリング
G188
Brake Pad Plate Spacer
(0.3mm/0.1mm)
 ブレーキパッドプレートスペーサー
BB3625
BB3625
Ball Bearing 3x6x2.5mm
 ボールベアリング
G171
Brake Piston
 ブレーキピストン
G194
Brake Spring
 ブレーキスプリング
G192
Brake Guide
 ブレーキガイド
G171
G173
Brake Shaft
 ブレーキシャフト
1
1
2
2
3
2
3
Assemble both L&R.
左右作る。
L/R
40
41
42
BB6124
G004
RL
Apply epoxy adhesive to
the black surface on the
back to adhere.
裏の黒い面にエポキシ系接着剤
を塗布して接着させる。
G194
G192
G188
G179
Brake Pad Plate
 ブレーキパッドプレート
G210
Brake Pad Soft
 ブレーキパッドソフト
x2
この隙間が 4.0mm になるよう
にスペーサーを入れて調整して
ください。また、走行後に隙間
が広がる場合があります。その
際もスペーサーで 4.0mm にな
るよう調整してください。
Adjust this gap to 4.0 mm
by inserting spacers. If the
gap widens after running,
Re-adjust the gap to 4.0
mm by using spacers.
BB5825
Ball Bearing 5x8x2.5mm
 ボールベアリング
B02315
M3x15mm Flat Head Screw
x1
  フラットヘッドスクリュー
