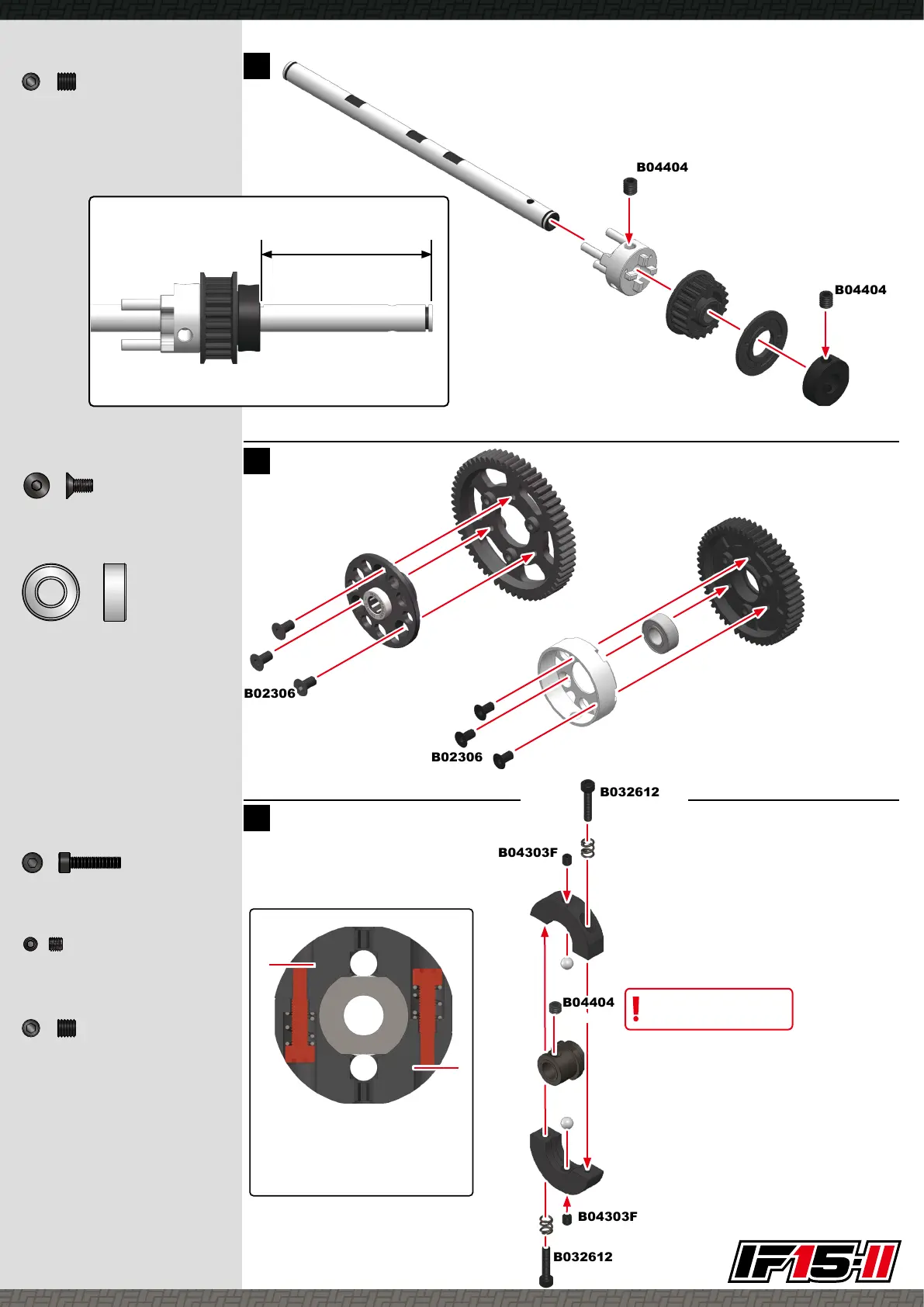

Creation Model INFINITY IF15-II - Page 21

45
39 mm
21
B04404
M4x4mm Set Screw (Cup Point)
x2
 セットスクリュー
43
44
B02306
M3x6mm Flat Head Screw
x6
  フラットヘッドスクリュー
B032612
M2.6x12mm Cap Head Screw
x2
  キャップスクリュー
B04303F
M3x3mm Set Screw (Flat Point)
x2
  セットスクリュー
B04404
M4x4mm Set Screw (Cup Point)
x1
x1
  セットスクリュー
B04404
M4x4mm
B04404
M4x4mm
B02306
M3x6mm
B04404
M4x4mm
B04303F
M3x3mm
B04303F
M3x3mm
B032612
M2.6x12mm
B032612
M2.6x12mm
B02306
M3x6mm
G176
Brake Pulley Adapter
 ブレーキプーリーアダプター
G019-20BK
20t Pulley Set(Black)
 20T プーリーセット ( ブラック )
G016-59
1st Spur Gear 59t
 1 速スパーギヤ59T
G040
1st Gear Housing
 1 速ギヤハウジング
G017-54
1st Gear Housing
 2 速スパーギヤ54T
BB6135
BB6135
Ball Bearing 6x13x5mm
 ボールベアリング
G041
2nd Gear Housing
 2 速ギヤハウジング
G015
2 Speed Shoe Set
 2 スピードシューセット
G043
2 Speed Adapter
 2 スピードアダプター
G015
G015
G015
G015
G015
G227
Brake Pulley Stopper (6mm)
 ブレーキプーリーストッパー
G044
2 Speed Shaft Set
 2 スピードシャフトセット
Tighten M2.6x12mm screw to
align the tip of the screw with the
notched surface of G015.
M2.6x12mm スクリューの先端が G015
の切り欠き面と同一になるまで締める。
G019-20BK
Do Not Tighten fully
仮止め
