Creation Model INFINITY IF15-II - Page 22

46
47
48
G019-18BK

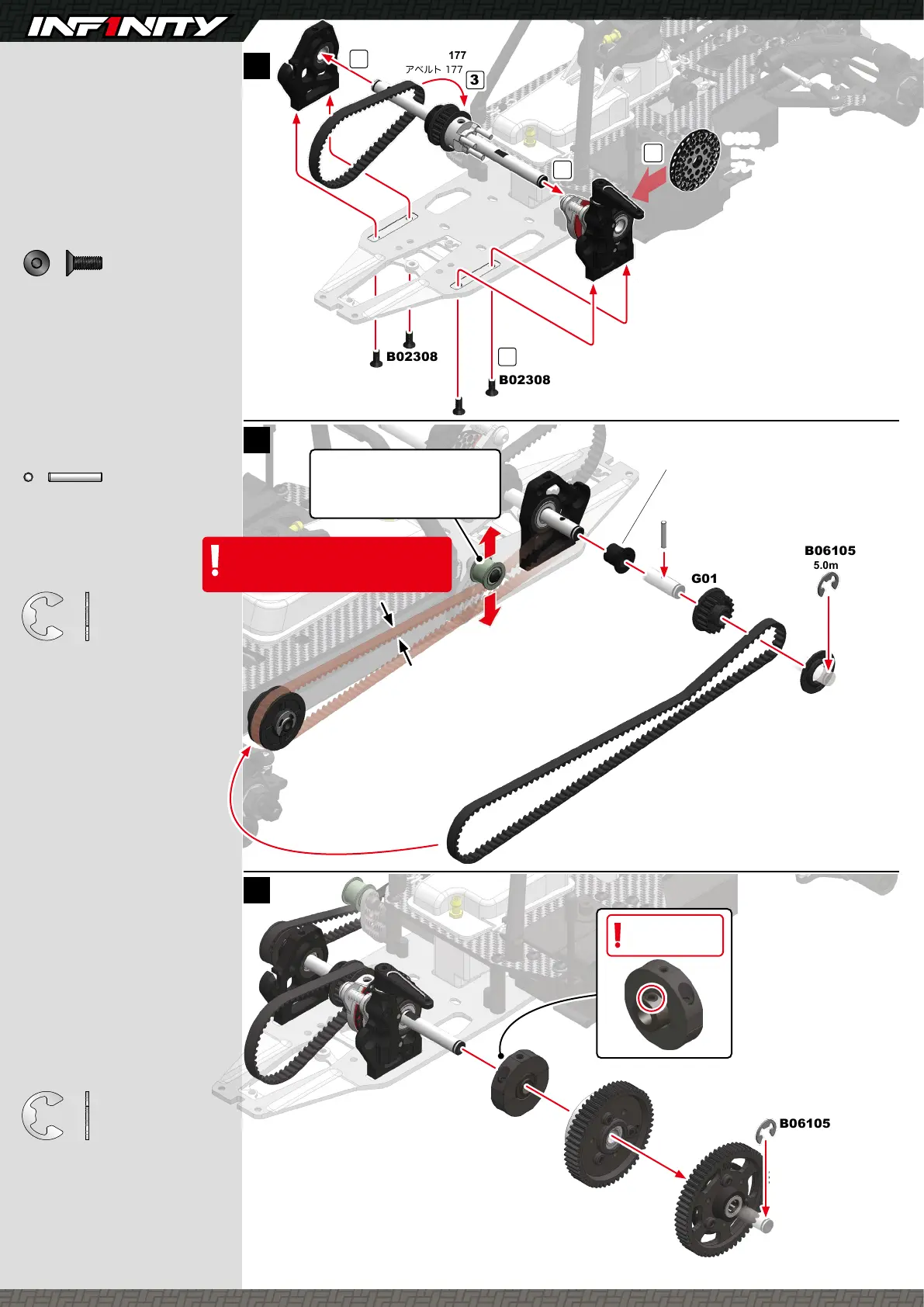

Adjust Middle belt Tension.
(Not too tight)
ミドルベルトを張りすぎないように調整する。
3.0 - 5.0mm
Move the Belt Tensioner to
adjust the belt tension.
ベルトテンショナーを移動させて
ベルトの張りを調整。
22
B02308
M3x8mm Flat Head Screw
x4
  フラットヘッドスクリュー
B06105
B06105
5.0mm E Ring
5.0mm E Ring
x1
x1
  E リング
  E リング
B02308
M3x8mm
B06105
5.0mm
B06105
5.0mm
B02308
M3x8mm
G095
Rear Belt 177
 リアベルト177
G193
Brake Disc
 ブレーキディスク
G094
Middle Belt 396
 ミドルベルト
G019-18BK
18t Pulley Set (Black)
 18T プーリーセット ( ブラック )
B05212
Pin 2x12mm
 ピン
G044
2 Speed Shaft Set
 2 スピードシャフトセット
1
2
3
4
5
Tighten fully
本締め
B05212
2x12mm Pin
x1
  ピン
