24 Concl~
1 •••• Brown
2 .• I I .Red
3. ·~. ~Oranse
4~ •• 1 Yellow
S ••• • Green
6. 1 •• Blue
7 •• ,. Violet
8., ... Gray
9.,, .White
10, ••• Black
11 •••• Wh!.te/Brown
12 •••• White/Red

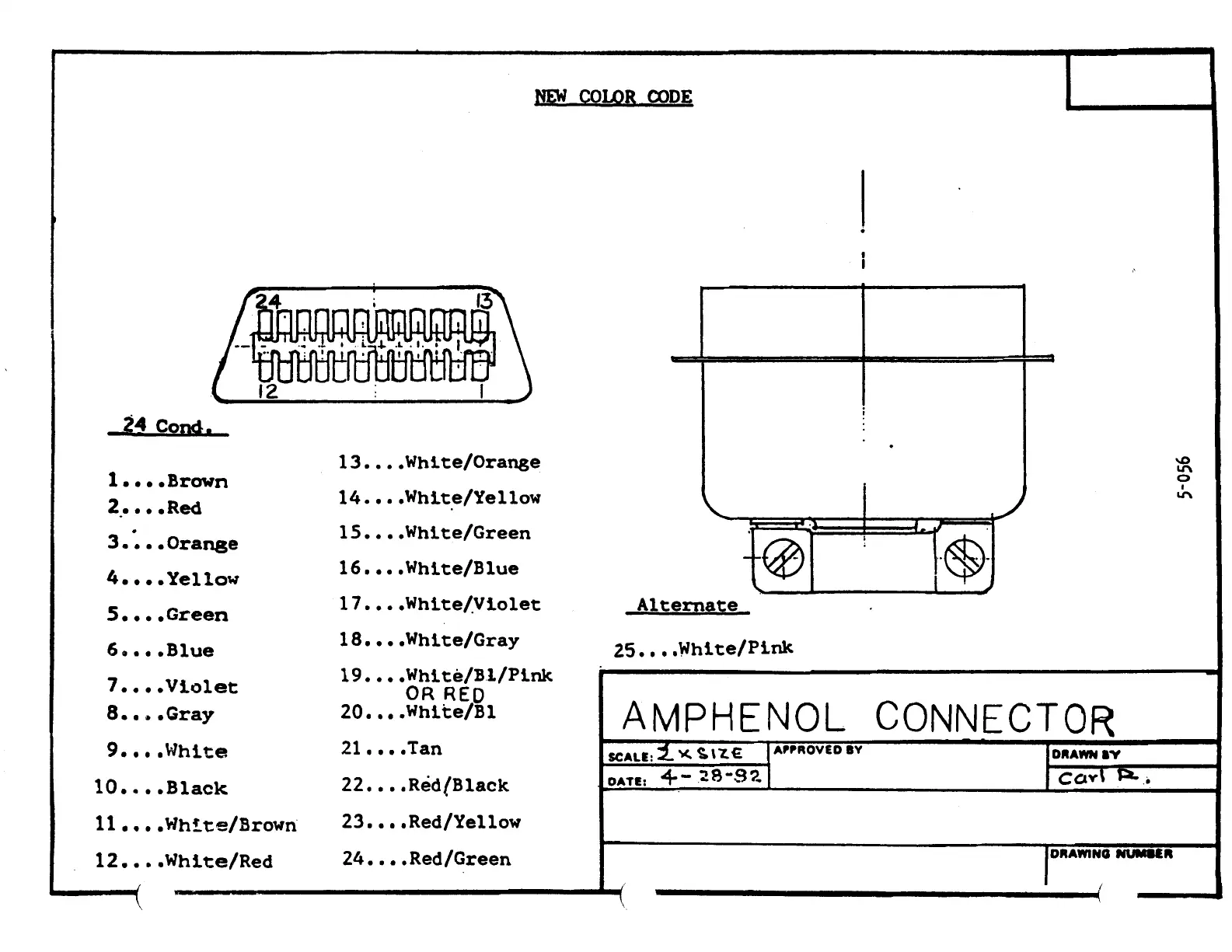

NEW COLOR CODE
-
~~
Alternate
13 •••• White/Orange
14 •••• White/Yellow
15 •••• White/Green
16 •••• White/Blue
17 •••• White/Violet
18 •••• White/Gray
25 •••• White/Pink
i
.
I
·$·
19 •••• Whi te/lH/Pink
OR REO
20.,. ,White/Bl
AMPHENOL CONNECTOR
21 •••• Tan
22 •••• Red/Black
23 •••• Red/Yellow
24 •••• Red/Green
SCALI: .it.. '1(. ~ \ "Z. £ I A,ROVED IV
DATI: +-.28-.9'2.
DRAWN IV
CQYl .-. .•
DRAWING NUMal"
..0
U'\
0
I
U'\
