Cresta DTX500 - Page 17

2.
2.
2.
2. Montage
Montage
Montage
Montage de
de
de
de la
la
la
la girouette
girouette
girouette
girouette sur
sur
sur
sur le
le
le
le premier
premier
premier
premier support
support
support
support en
en
en
en plastique
plastique
plastique
plastique :
:
:

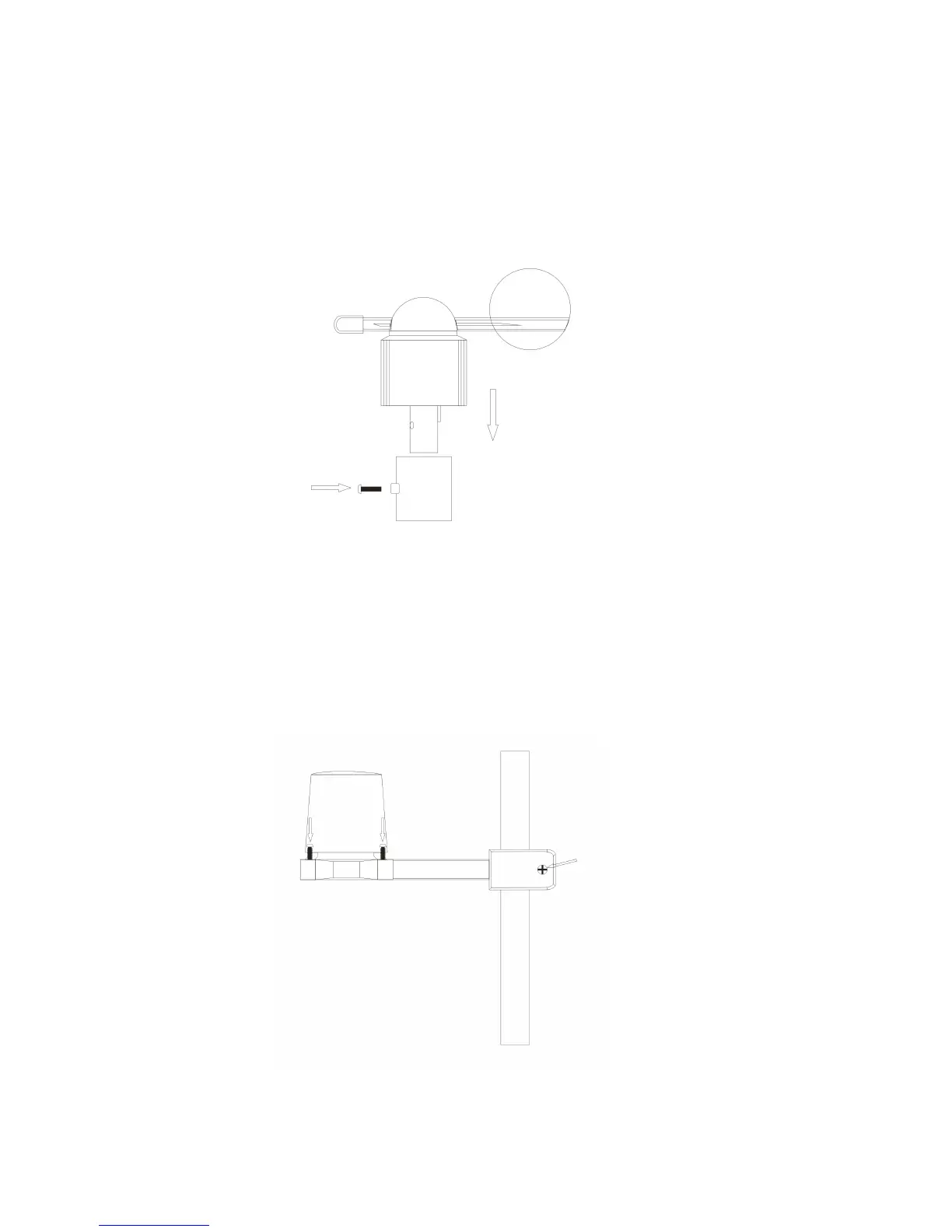

: avant de monter la girouette,
il faut brancher le c â ble sortant de l ’ an é mom è tre sur la prise de la girouette. Montez ensuite la
girouette sur le support en plastique et fixez-le avec une vis (voir dessin ci-dessous):
3. Montage
Montage
Montage
Montage du
du
du
du pluviom
pluviom
pluviom
pluviom è
è
è
è tre
tre
tre
tre sur
sur
sur
sur le
le
le
le deuxi
deuxi
deuxi
deuxi è
è
è
è me
me
me
me support:
support:
support:
support: Vous voyez un trait vertical sur le
r é servoir de r é cup é ration de pluie et un autre trait sur un des pieds. Tournez le r é servoir dans le
sens des aiguilles d ’ une montre afin d ’ aligner ces deux traits. Le r é servoir est maintenant fix é .
Attachez le capteur-pluviom è tre à l ’ aide de 4 vis. (ne pas utiliser seulement 2, mais les 4 vis)
comme indiqu é dans le dessin ci-dessous.
