PNP: aktiv bei positiver Flanke
Eingangswiderstand: ca. 100 kOhm
Low-Pegel: 0 ... 0,7 V DC
High-Pegel: 4 ... 30 V DC
max. Eigangsfrequenzen bei Impuls/Pausenverhältnis
1:1:12 kHz
Schraubklemme 3:
Rücksetzeingang, aktiv bei negativer Flanke
Kontakteingang / Open Collector NPN
(nach 0 V DC schaltend)
Low-Pegel: 0 ... 0,7 V DC
High-Pegel: 3 ... 30 V DC
min. Impulsdauer: 12 ms
Eingangswiderstand: ca. 2,2 MOhm
Schraubklemme 5:
Umschaltung der Betriebsart (sub)
Kontakteingang / Open Collector NPN
(nach 0 V DC schaltend)
Low-Pegel: 0 ... 0,7 V DC
High-Pegel: 3 ... 5 V DC
Eingangswiderstand: ca. 2,2 MOhm
Funktion: Zählrichtung subtrahierend
Schraubklemme 7:
(–) externe Spannung bei Option LCD-Hinterleuchtung
Schraubklemme 8:
(+) externe Spannung bei Option LCD-Hinterleuchtung
(24 V DC ± 20%, 50 mA)
19
Gerätesicherheit:
Auslegung nach: EN 61010 Teil 1
S
chutzkasse: 2
E
insatzgebiet: Verschmutzungsgrad 2
Spannungsversorgung:
f
est eingebaute Lithium-Batterie
(
ca. 8 Jahre bei 20°C)
A
rbeitstemperatur:
–10 ... +55 °C, rel. Luftfeuchte < 85%,
n
icht kondensierend
Betriebstemperatur:
–10 ... +60 °C
L
agertemperatur:
–
20 ... +70°C
Höhe: bis 2000 m
H
intergrundbeleuchtung:
externe Spannungsversrogung
(
24 V DC ±20 %, 50 mA)

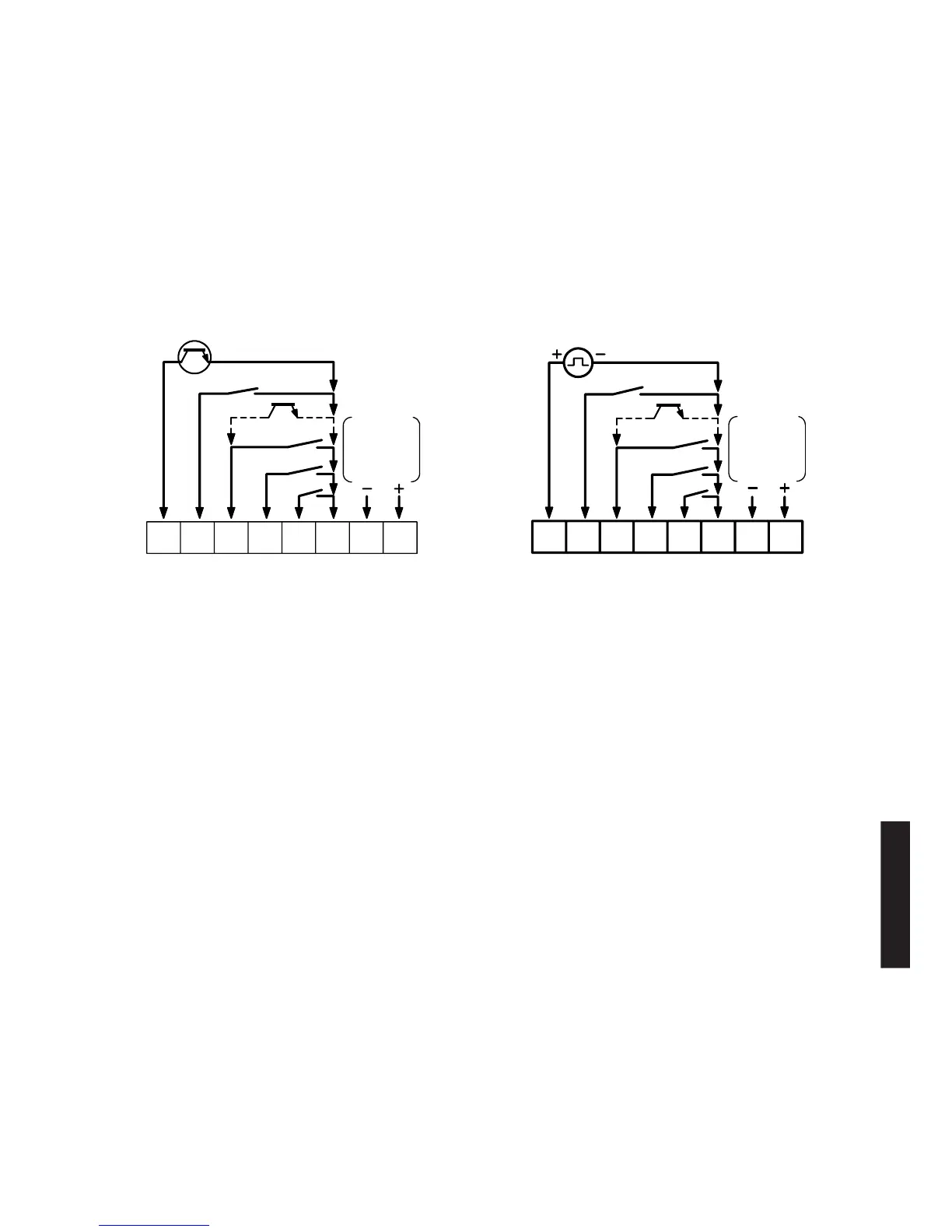

Eingangsspezifikation, Anschlussbelegung und einstellbare Betriebsarten (DC-Ausführungen)
Prüfmaß
-
24Vdc
Back light
o
nly for
2341 version
768
sub
R.Enable
12ms
High 4 ... 30Vdc - 12KHz
Low 30Hz
Speed
Reset
12345
S
Prüfmaß
-
12345678
R.Enable
Reset
24Vdc
High 7KHz
sub
c
Low 30Hz
Speed
12ms
Back light
only for
2351 version
A
Schraubklemme 1:
NPN: aktiv bei negativer Flanke
Eingangswiderstand: ca. 1 MOhm
Low-Pegel: 0 ... 0,7 V DC
High-Pegel: 3 ... 30 V DC
max. Eigangsfrequenzen bei Impuls/Pausenverhältnis
1:1:7 kHz
Schraubklemme 2:
NPN: aktiv bei negativer Flanke
Eingangswiderstand: ca. 1 MOhm
Low-Pegel: 0 ... 0,7 V DC
High-Pegel: 3 ... 30 V DC
max. Eigangsfrequenzen bei Impuls/Pausenverhältnis
1:1:30 Hz
Schraubklemme 4:
Elektrische Verriegelung der Rücksetztaste
Kontakteingang / Open Collector NPN
(nach 0 V DC schaltend)
Low-Pegel: 0 ... 0,7 V DC
High-Pegel: 3 ... 5 V DC
Eingangswiderstand: ca. 2,2 MOhm
Eingang unbeschaltet: Rücksetztaste verriegelt
Eingang beschaltet
nach GND: Rücksetztaste freigeschaltet
Schraubklemme 6:
Gemeinsamer GND-Anschluß für alle Eingänge
d
e
u
t
s
c
h
