20

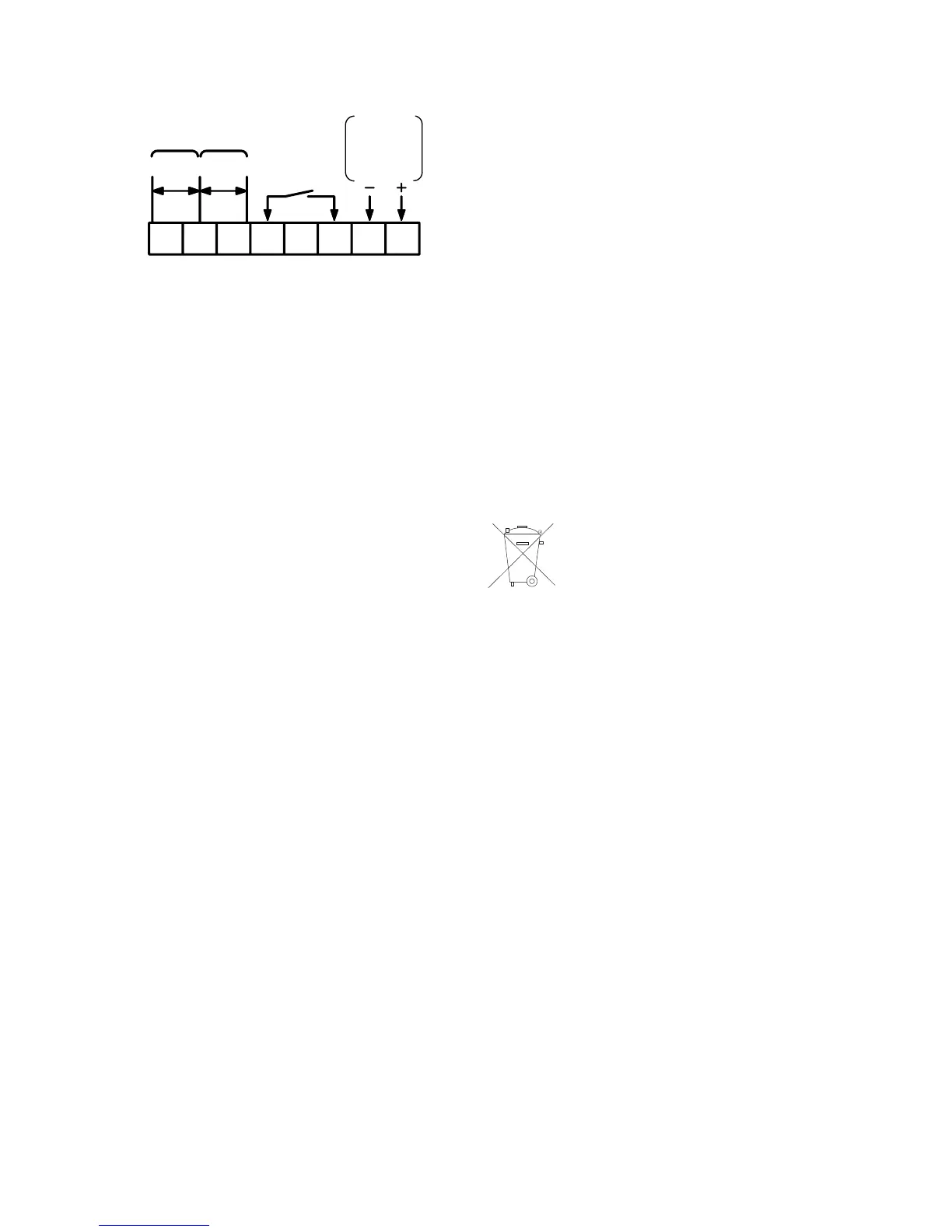

Eingangsspezifikation und Anschlussbelegung AC-Ausführungen
Schraubklemme 1 und 3:
Zählereingang und Rücksetzeingang
Optokoppler-Eingang 10 ... 260 V AC/V DC
galvanisch entkoppelt, aktiv bei High-Signal
min. Impulszeit: 16 ms
max. Frequenz: ca. 30 Hz
Low-Pegel: 0 ... 2 V AC/V DC
High-Pegel: 10 ... 260 V AC/V DC
Eingangswiderstand: ca. 160 kOhm
Schraubklemme 2:
AC/DC, gemeinsamer Anschluss für
Optokoppler-Eingänge (Schraubklemme 1 und
Schraubklemme 3).
Schraubklemme 4:
Elektrische Verriegelung der Rücksetztaste
Kontakteingang / NPN
(nach 0 V DC schaltend)
Low-Pegel: 0 ... 0,7 V DC
High-Pegel: 3 ... 5 V DC
Eingangswiderstand: ca. 2,2 MOhm
Eingang unbeschaltet:
Rücksetztaste verriegelt
Eingang beschaltet nach GND:
Rücksetztaste freigeschaltet
Schraubklemme 5:
nc darf nicht beschaltet werden
Schraubklemme 6:
Gemeinsamer GND-Anschluss für Schraubklemme
4 (Rücksetztaste-Verriegelungseingang)
Schraubklemme 7:
(–) externe Spannung bei Option Hintergrund-
beleuchtung
Schraubklemme 8:
(+) externe Spannung bei Option Hintergrund-
beleuchtung (24 V DC
±
20%, 50 mA)
Lieferumfang:
Digitalanzeiger
Spannbügel
Dichtung
Bedienungsanleitung
Hinweis:
Dieses Produkt enthält eine Lithium-Batterie.
Nicht gewaltsam öffnen, nicht ins Feuer wer-
fen. Temperaturen unter –20 °C und über
70 °C vermeiden!
Dieses Gerät enthält eine Lithium-Batterie.
Gemäß der Batterieverordnung weisen wir
Sie auf Folgendes hin:
Batterien gehören nicht in den Restmüll,
sondern Sie sind gesetzlich zur Rückgabe
verpflichtet.
Sie können die kompletten Geräte nach Gebrauch zu
uns zurückschicken. Falls Sie die Batterien fachgerecht
ausbauen können, dürfen Sie diese auch in einer kom-
munalen Sammelstelle oder im Handel vor Ort zurück-
geben.
Rückgabe-Bestimmungen speziell für Lithium
Batterien:
Vermeiden Sie einen Kurzschluss! Kleben Sie daher
die Pole der Batterie mit Isolierband ab. Die Pole der
Lithium-Batterie dürfen weder versehentlich noch vor-
sätzlich mit Metallgegenständen in Berührung kommen!
Schadstoffhaltige Batterien sind mit einem Zeichen,
bestehend aus einer durchgestrichenen Mülltonne und
dem chemischen Symbol des für die Einstufung als
schadstoffhaltig ausschlaggebenden Schwermetalls
versehen. Danke für Ihre Mithilfe!
