48
Português

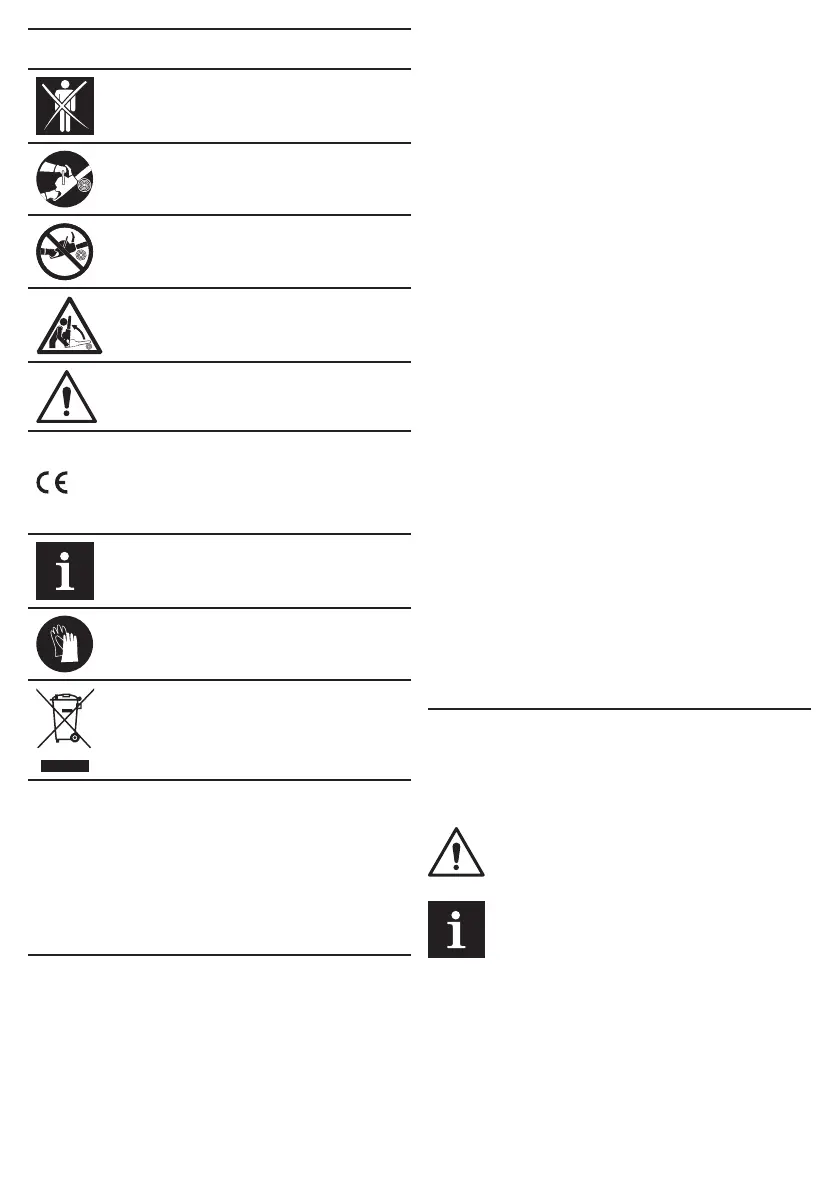

Símbolo Signicado
É proibido estar na zona de
perigo�
Segure sempre ambas as
pegas da ferramenta com
ambas as mãos�
Nunca utilize a ferramenta
com uma mão�
Tenha cuidado com os
ressaltos�
Atenção. Importante.
Um sinal a certicar que
o produto se encontra em
conformidade com os req-
uerimentos essenciais das
diretivas da UE e normas
harmonizadas da UE.
Informação útil.
Utilize luvas de proteção.
Não elimine a ferramenta
juntamente com o lixo do-
méstico comum�
Designação da ferramenta
A ferramenta foi criada para serrar peças de madeira
(troncos, tábuas, ramos) e também pode ser usada
para o abate de árvores� É adequada para o corte
transversal e longitudinal de madeira� O motor a gasoli-
na torna-a móvel (não precisa de a ligar à rede elétrica)�
A ferramenta foi criada apenas para utilizadores
destros�
Componentes da ferramenta
1 Barra de orientação *
2 Corrente da serra *
3 Amortecedor espigado *
4 Proteção do travão
5 Pega dianteira
6 Tampa
7 Corda do motor de arranque
8 Pega
9 Tampa do depósito do óleo
10 Cobertura do motor de arranque
11 Tampa do depósito do combustível
12 Aba
13 Alavanca de controlo da regulação do ar
14 Interruptor de ligar / desligar
15 Gatilho da válvula reguladora
16 Bloqueio da válvula reguladora
17 Funil *
18 Recipiente para a preparação da mistura de
combustível *
19 Proteção da unidade de corte *
20 Óculos *
21 Luvas *
22 Mala de ferramentas *
23 Vela *
24 Chave de fendas *
25 Chave multifunções *
26 Chave especial (3 chaves sextavadas) *
27 Lima redonda *
28 Parafuso do amortecedor espigado *
29 Porca
30 Cavilha
31 Cobertura da barra de orientação
32 Carreto primário
33 Parafuso de tensão da corrente da serra
34 Parafuso de ajuste
35 Modelo *
36 Lima plana *
37 Parafuso em "T" para ajustar a velocidade sem
carga
38 Parafuso em "L" para ajustar a baixa velocidade
39 Parafuso em "H" para ajustar a alta velocidade
40 Porca especial *
41 Cobertura do ltro do ar
42 Filtro do ar *
43 Tampa da vela
* Acessórios
Nem todos os acessórios apresentados nas ilus-
trações ou descritos no texto fazem parte das pe-
ças fornecidas.
Instalação e anação dos elementos da
ferramenta
Desligue a ferramenta antes de efetuar todos os
procedimentos.
Não aperte demasiado os elementos de
aperto, para evitar danicar a rosca.
A montagem / desmontagem / prepara-
ção de alguns elementos é a mesma para
todos os modelos de ferramentas. Neste
caso, os modelos especícos não são in-
dicados na ilustração.
Montagem / desmontagem do amortecedor espi-
gado (consulte a imagem 1)
• Coloque o motor numa superfície plana�
• Instale o amortecedor espigado 3 e enrosque
o parafuso 28 com a ajuda da chave especial 26
(consulte a imagem 1)�
• Quando desmontar o amortecedor espigado 3,
repita os passos apresentados anteriormente pela
ordem inversa�
