Украïнська

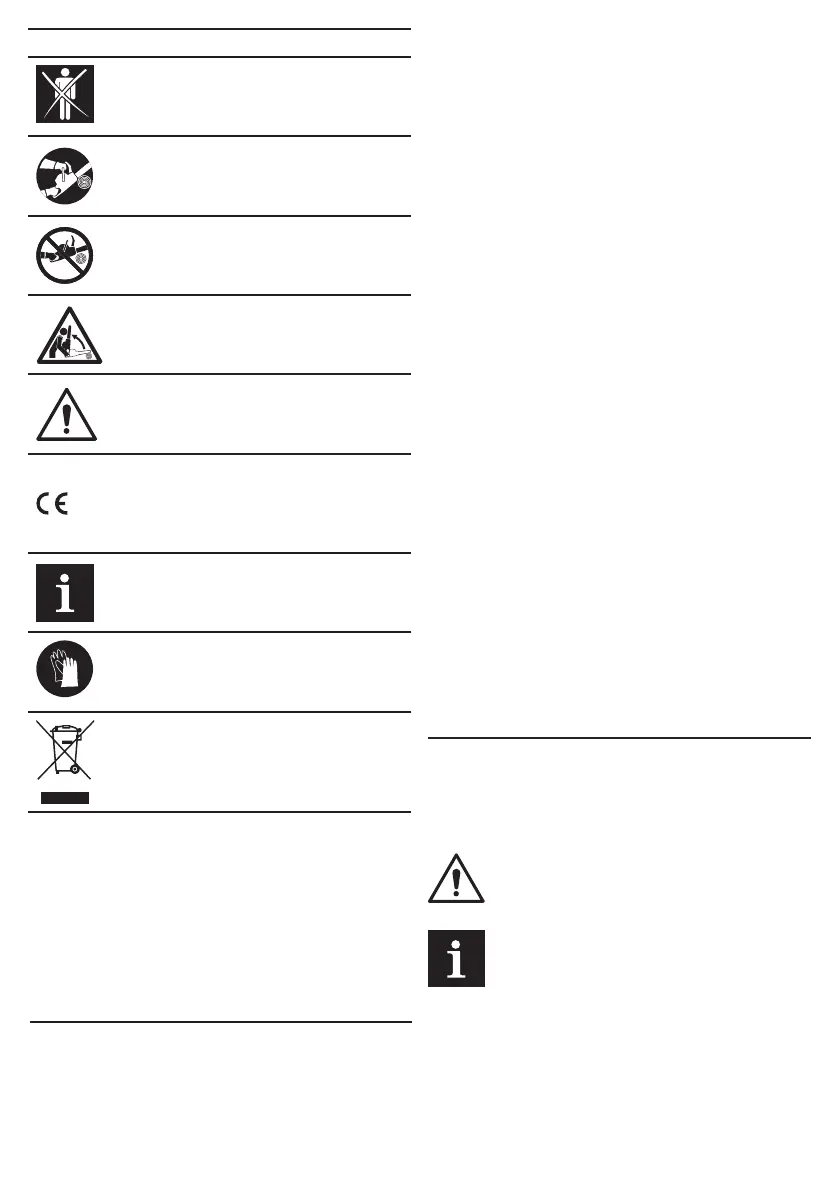

Символ Значення
Заборонено перебувати в
небезпечній зоні.
Завжди тримайте
інструмент за обидві
рукоятки.
В жодному разі не
працюйте, утримуючи
інструмент однією рукою.
Остерігайтесь віддачі.
Увага. Важлива інформа-
ція.
Знак, який засвідчує, що
виріб відповідає основним
вимогам директив ЄС та
гармонізованим стандар-
там Європейського Союзу.
Корисна інформація.
Носіть захисні рукавиці.
Не викидайте інструмент в
побутове сміття.
Призначення інструменту
Інструмент призначений для розпилювання
заготівок з деревини (колод, дощок, гілок), а
також може використовуватися для вирубу
дерев. Підходить як для поперечного, так і для
поздовжнього різання деревини. Бензиновий двигун
робить їх мобільними (не вимагають підключення
до електромережі).
Інструмент розрахований тільки на використання
правшами.
Елементи будови інструмента
1 Шина *
2 Ланцюг *
3 Зубчаста упора *
4 Захисний кожух
5 Додаткова рукоятка
6 Кришка повітряного фільтра
7 Пусковий шнур
8 Рукоятка
9 Пробка масляного бака
10 Кришка стартера
11 Пробка паливного бака
12 Засувка
13 Важіль управління повітряною заслінкою
14 Вмикач / вимикач
15 Акселератор
16 Кнопка блокування від випадкового включення
17 Воронка *
18 Ємність для приготування паливної суміші *
19 Захисний чохол ріжучого вузла *
20 Окуляри *
21 Рукавички *
22 Сумка для інструмента *
23 Свічка запалювання *
24 Викрутка *
25 Ключ універсальний *
26 Спеціальний ключ (3 х шестигранний ключ) *
27 Круглий напилок *
28 Гвинт зубчастого упору *
29 Гайка
30 Шпилька
31 Кришка
32 Ведуча шестерня
33 Натяжний гвинт ланцюга
34 Регулювальний гвинт
35 Шаблон *
36 Плаский напилок *
37 Гвинт "T" для регулювання холостого ходу
38 Гвинт "L" для регулювання низьких обертів
39 Гвинт "H" для регулювання високих обертів
40 Спеціальна гайка *
41 Кришка повітряного фільтра
42 Повітряний фільтр *
43 Ковпак свічки запалювання
* Приладдя
Перераховане, а також зображене приладдя,
частково не входить в комплект поставки.
Монтаж і регулювання елементів
інструмента
Перед проведенням усіх процедур вимкніть
інструмент.
Не затягуйте занадто сильно елементи
кріплення, щоб не пошкодити їх різьбу.
Монтаж / демонтаж / налаштування
деяких елементів аналогічне для
всіх моделей інструментів, в цьому
випадку на пояснювальному малюнку
конкретна модель не вказується.
Монтаж / демонтаж зубчастого упору (див.
мал. 1)
• Встановіть інструмент на рівну поверхню.
• Встановіть зубчастий упор 3 і вкрутіть гвинти 28
за допомогою спеціального ключа 26 (див. мал. 1).
• При демонтажі зубчастого упору 3 повторіть
вищеописані операції в зворотній послідовності.
