Cryorig H5 - Page 4

Orientation BOrientation A
02 03
Thumb Screw Caps
Intel Mounting Bar
01 02 03
Alcohol Pad
FOR LGA 2011
FOR AMDFOR LGA 775
MultiSeg™ Backplate for Intel MultiSeg™ Backplate for Intel
FOR LGA 115x / 1366
01 02
AMD Mounting Plate
1 x LGA 775 Backplate Foam
AMD Backplate
775
115x
1366
LGA2011 Screw Pillars
Screw Pillars
01
.
Используя проспиртованную салфетку очистите поверхность процессора. Затем тонким слоем нанесите термопасту
CP9 Cryo
.
02
.
Установите кулер
H5
на процессор и зафиксируйте его, вставив отвертку в предварительно
просверленные отверстия в радиаторе. Затягивать винты следует попеременно до тех пор пока они не будут полностью закручены.

Не затягивайте винты только с одной стороны. Это может привести к повреждению
комплекта крепления. Затягивайте винты попеременно.
03
.
Подключите
ШИМ
кабель от вентилятора к разъему
CPU-Fan
на материнской плате.

На кулер
H5
могут быть установлены
120мм
вентиляторы с квадратным каркасом и
толщиной
25,4мм и 13мм
. Так-же могут быть использованы
140мм
вентиляторы с круглой рамкой и толщиной
25,4мм
и
13мм
.
Установка кулера
H5
RU
Thumb Screw Caps
Screw Pillars

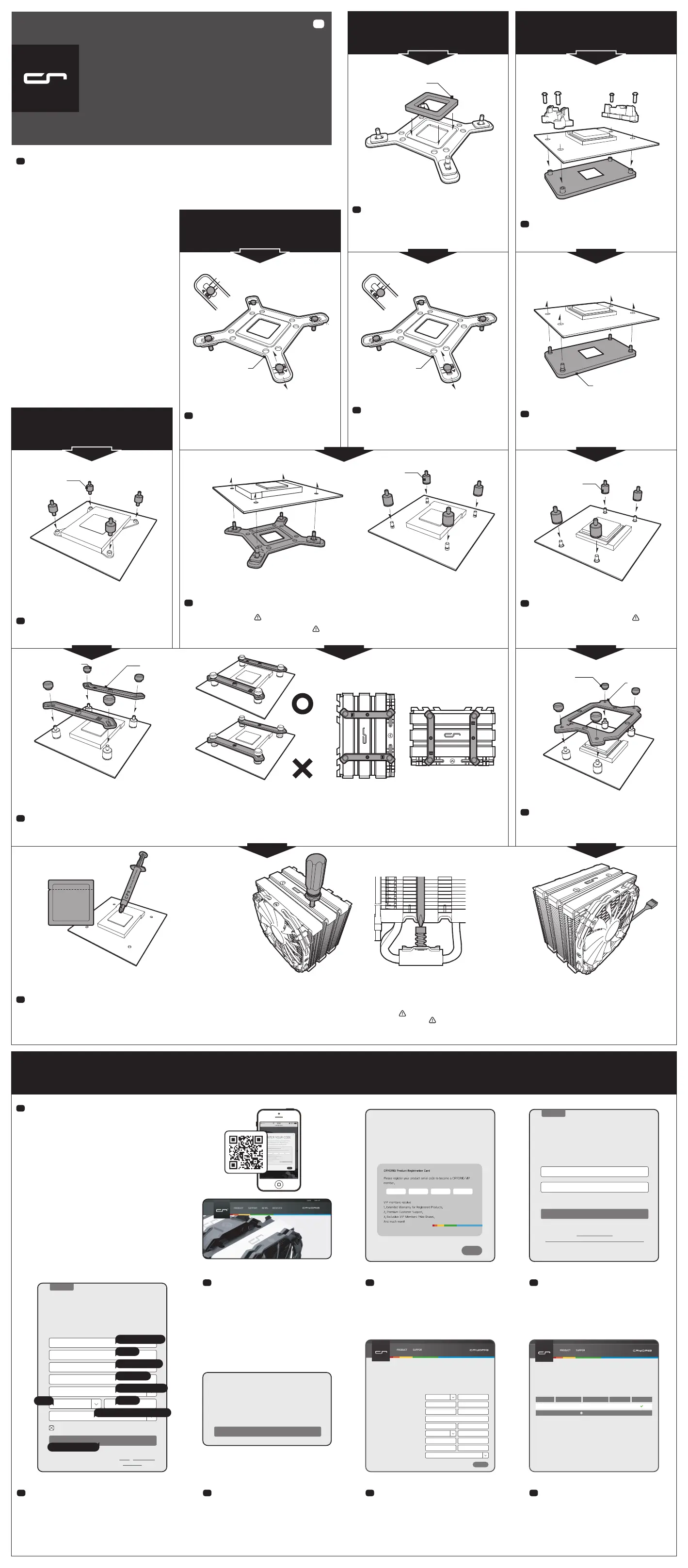

CRYORIG H5
INSTALLATION GUIDE
RU
Ввинтите двухсторонние винтовые распорки для
LGA2011
в четыре
ILM
отверстия по углам сокета.
Закрепление винтовых распорок
RU
Спасибо за выбор кулера
CRYORIG H5,
одного из самых современных и
совместимых решений воздушного
охлаждения на рынке. Ниже приведено
пошаговое руководство по установке
кулера, которое объясняет установку с
помощью проверенной
MulSeg™ Quick
Mount System
для сокетов
LGA
2011/115x/1366/775
и
AM2/2+/3/3+
а так-же
FM1/2
. Для получения актуальной
информации о вашем продукте, посетите
пожалуйста страницу:
www.cryorig.com.
Перед началом установки мы
рекомендуем отсоединить все разъемы
питания и кабели данных, а так-же
удалить материнскую плату из корпуса ПК
для обеспечения безопасного и легкого
доступа к материнской плате и упрощения
монтажа кулера. Если у вас возникли
проблемы в процессе установки кулера,
пожалуйста проконсультируйтесь в
разделе часто задаваемых вопросов
(FAQ)
или свяжитесь с нашей службой
Отрегулируйте четыре болта на опорной
платине
MulSeg™
поместив их в позицию
отмеченную как
С
для установки на
платформу
LGA 775.
Установка опорной пластины
RU
Открутите и удалите оба кронштейна и
оригинальную опорную пластину
AMD
.
Удаление базы кронштейнов
AMD
RU
Установите опорную пластину из комплекта
поставки
CRYORIG
на обратную сторону
материнской платы.
Замена опорной пластины
RU
Установите монтажную пластину
AMD
на
винтовые распорки и зафиксируйте её ввинтив
накатанные гайки.
Установка монтажной пластины
AMD
RU
Снимите защитную пленку с пенорезины и
приклейте её центрировано в квадратной
полости на опорной пластине
MulSeg™.
Крепление пенорезины для опорной
пластины
LGA775
RU
Завинтите четыре винтовые распорки на болтах
опорной пластины
CRYORIG
для
AMD.
пожалуйста,
обратите внимание, что опорная пластина
MulSeg™
должна быть слегка свободной и не может быть
зафиксирована полностью.
Крепление опорной пластины
RU
RU
тех-поддержки по электронной почте:
support@cryorig.com.
Не забудьте зарегистрировать ваш новый
продукт и тем самым продлить гарантию.
5 Step Easy Installation, Get Started in 5 Minutes.
Отрегулируйте четыре болта на опорной
пластине
MulSeg™.
Предусмотрены: позиция
А
для
LGA1366
и позиция
В
для
LGA115x
платформ.
Установка опорной пластины
RU
01
.
Проведите четыре болта установленные на опорной пластине
MulSeg™
через монтажные отверстия на
материнской плате.
если болты не подходят к монтажным отверстиям материнской платы, проверьте
правильно-ли они отрегулированы на опорной пластине
MulSeg™
.
02
.
Завинтите четыре винтовые распорки
на болтах на опорной пластины
MulSeg™
. пожалуйста, обратите внимание, что опорная пластина
MulSeg™
должна быть слегка свободной и не может быть зафиксирована полностью.
Крепление опорной пластины
RU
01
.
Установите монтажные планки
Intel
на винтовые распорки и зафиксируйте их ввинтив накатанные гайки.
02
.
Убедитесь, что монтажные планки Intel установлены
пронумерованной стороной вверх и выступают в сторону процессора.
03
.
Ориентация монтажа кулера зависит от установки монтажных планок.
Установка монтажных планок
RU
01
02
03
06
05
07
Если Вы уже зарегистрированы на
CRYORIG, введите свой логин и пароль
для входа. В обратном случае нажмите
на кнопку
SIGN UP.
Вход
RU
Введите 16-значный код, который вы
найдете на регистрационной карте
продукта. Нажмите на кнопку
NEXT.
Введите код
RU
Используйте мобильное устройство для
сканирования
QR
кода чтобы перейти
непосредственно к регистрации, или
посетите www.cryorig.com и нажмите на
ссылку
REGISTER
в верхней
навигационной панели.
Зайти на страницу регистрации
CRYORIG
RU
Регистрация
RU
Заполните все обязательные поля отмеченные "*" и
введите работающий адрес электронной почты,
чтобы вы могли получить подтверждение
регистрации. После заполнения всей необходимой
информации нажмите на кнопку
SIGN UP.
Этот шаг является необязательным и может
позже быть отредактирован в разделе
Профиль. Заполните информацию о вашем
ПК и нажмите на
SUBMIT
, чтобы перейти к
следующей странице.
Задать информацию о Вашем ПК
(опционально)
RU
Нажмите на
CONTINUE
чтобы продолжить
регистрацию.
Поздравляем, Вы
VIP
-пользователь!
RU
На этой странице Вы увидите информацию
о вашем зарегистрированном продукте. В
том числе: тип продукта, название модели,
серийный номер, дата истечения и текуще
состояние гарантии.
Информация о регистрации продукта
RU
Благодарим Вас за выбор продукции
CRYORIG!
Мы заботимся о пользователях
нашей продукции и стараемся
предоставить лучшее качество продукции
а так-же обеспечить наивысшее
обслуживание. Поэтому мы предлагаем
Вам возможность стать
VIP
-пользователем
и получить расширенную гарантию для
Вашего продукта
CRYORIG
. Все что Вам
нужно сделать, это зарегистрировать свой
продукт на нашем сайте. Регистрация
продукта автоматически утвердит Вас как
VIP-пользователя и продлит гарантию на
зарегистрированный продукт. Следуйте
нашей пошаговой инструкции для
регистрации вашего
CRYORIG
продукта.
RU
ENTER YOUR CODE
Enter the serial code found on the back of the
Product Registration Card. Registering your product
will double the warranty period.
NEXT
04
CONGRATULATIONS!
You are now an ocial CRYORIG VIP member!
We have sent your registration info to your
specified email account.
CONTINUE
LOG IN
If you’re already a CRYORIG VIP member please
enter your email and password to log in to your
account.
SIGN UP
PASSWORD
LOG IN
EMAIL
I forgot my password.
Don't have a Registration account? Create one in seconds.
PRODUCT SUPPORT NEWS REGISTER
LOING SIGN UP
PRODUCT REGISTRATION INFO
Check on your product registration status and find out your exact product warranty period.
HELLO! WELCOME!
The following is your product registration details
Warranty StatusWarranty DateSerial NumberModel NameCollection
REGISTER NEW PRODUCT
CPU COOLER 1111-1111-1111-1111 2020-02-12R1 UNIVERSAL
PRODUCT SUPPORT NEWS REGISTER
LOING SIGN UP
SUBMIT
RIG INFO INPUT
RIG INFORMATION
Number of Case Fans
PSU Brand / PSU Wattage
Case Brand / Case Model
VGA (GPU) Brand / VGA (GPU) Model
Mainboard Brand / Mainboard Model
RAM Size
RAM Brand / RAM Model
CPU Clock / Vcore
CPU Brand / CPU Model
Help us understand your system to improve our brand. The following information is all editable
later in your member profile.
Number of Case Fans
CPU BRAND
CPU BRAND
SIGN UP
If you’re already a CRYORIG VIP member please
enter your email and password to log in to your
account.
LOG IN
MY PRIMARY PC USAGE IS FOR
GENDER AGE
* COUNTRY OF RESIDENCE
* FULL NAME
* REPEAT PASSWORD
* PASSWORD
SIGN UP
* EMAIL
By clicking Sign up, you agree to Cryorig’s terms & privacy policy.
Already have a Registration account? Login Here.
Get product announcements and updatesand special oers.
Пол
Я использую ПК в основном для
Возраст
*Страна проживания
*Полное имя
*Повторить пароль
*Пароль
*Электронная почта
Зарегистрироваться
Инструкция по регистрации продукта для получения дополнительной 3-х годовой гарантии.
