ASSEMBLAGE ET MONTAGE
28

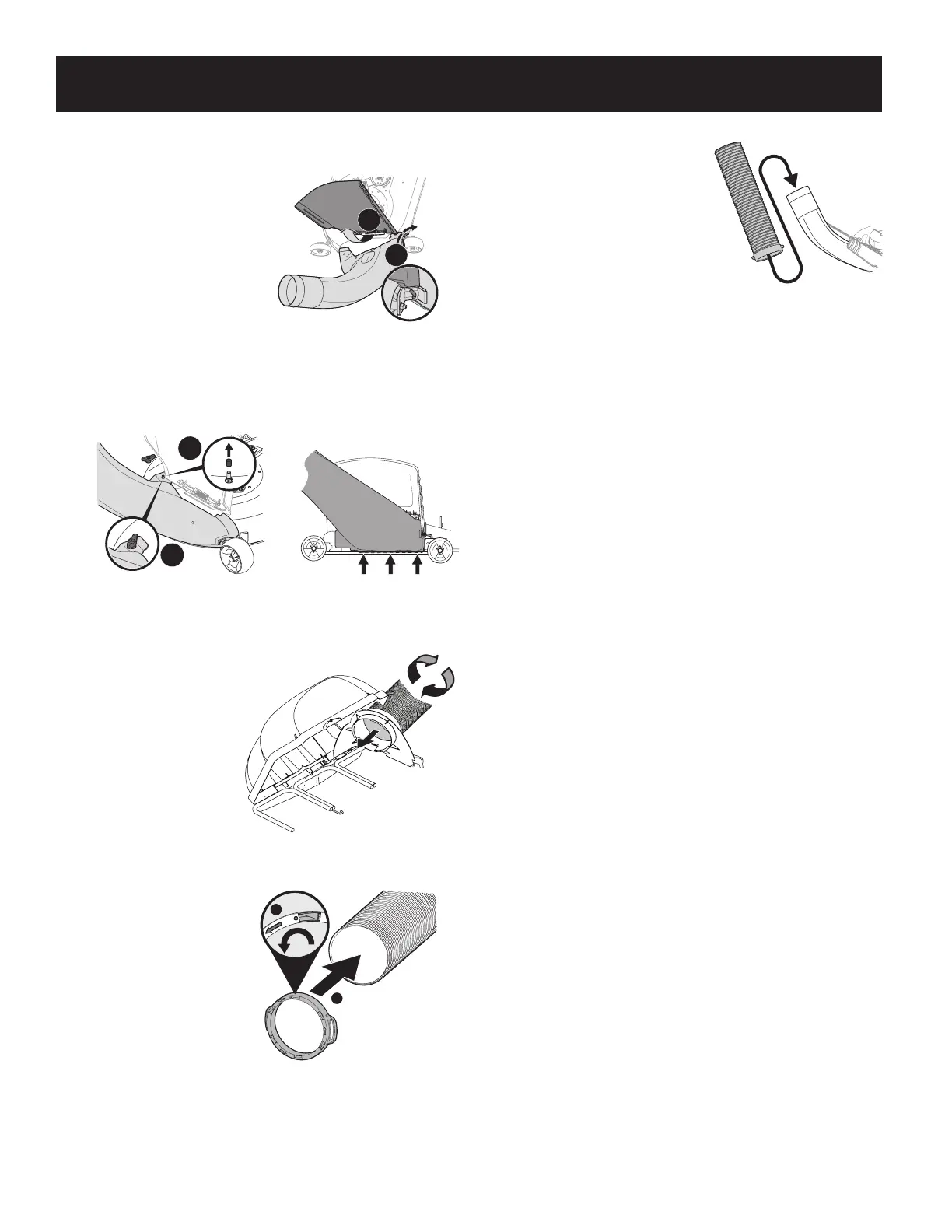

Installation du coude de la goulotte
1. Relevez le déflecteur déjection
et tenez-le (1), puis installez le
coude de la goulotte en insérant
la tige de montage dans le trou
de montage de la goulotte (2).
Voir Figure 19.
2. Fixez le coude de la goulotte au
plateau de coupe avec un écrou
papillon (720-04122) du kit de
quincaillerie (689-00636). Voir
Figure 20.
NOTE : Sur certains plateaux, le
goujon sur lequel vous devez faire
passer la goulotte est protégé par un capuchon. Retirez ce dernier, comme indiqué
à la Figure 20.
NOTE : Assurez-vous que le dessous de la goulotte est bien placé sur le rebord de
l’ouverture du plateau de coupe. Voir
Figure 21.
Installation du tube flexible
1. Vissez la partie supérieure
du tube flexible (764-
05082) dans le support
supérieur de la goulotte.
Il y a deux languettes à
l’intérieur de la partie
inférieure du support pour
faire tenir le tube en place.
Voir Figure 20.
NOTE : Le tube flexible et
le support supérieur de la
goulotte ont un filetage
vers la gauche. Tournez-
le vers la gauche jusqu'à ce
qu'il soit bien en place.
2. Placez lanneau (731-
12353A) sur lextrémité
libre du tube en vous
assurant daligner le
début des rainures du
tube avec louverture à
côté du point saillant.
Voir l'encadré de la
Figure 21.
NOTE : Le tube et l’anneau
ont un filetage à gauche.
Tournez-le vers la gauche
jusqu'à ce qu'il soit bien en place.
IMPORTANT ! Si lanneau ne peut pas être vissé, utilisez des ciseaux pour enlever
avec soin toute matière qui fait obstruction.
3. Soulevez le tube par les poignées à
son extrémité. Enfilez le tube sur le
coude de goulotte, comme illustré à
la Figure 22.
4. Disposez le tube correctement
(il doit complètement recouvrir
l’ouverture de la goulotte).
NOTE : Avant de commencer à tondre,
fermez le couvercle du bac récupérateur
s’il est ouvert.
1
2
Figure 17
1
2
Figure 18
Figure 19
Figure 20
1
2
Figure 21
Figure 22
