F8
INSTRUCTIONS DE MONTAGE
FONCTIONNEMENT DU EZ-Link
MC
Le système EZ-Link
MC
permet d'utiliser ces accessoires
optionnels :
Mach 4® débroussailleuse . . . . . . . . . . . . . . . . . . . . . . .AF720
Taille-haie articulés . . . . . . . . . . . . . . . . . . . . . . . . . . . . AH720*
Débroussailleuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .BC720*
L’élagueuse à lame circulaire . . . . . . . . . . . . . . . . . . . . .BP720
Souffleuse / débroussailleuse . . . . . . . . . . . . . . . . . . . .BT720*
Souffleuse / aspirateur . . . . . . . . . . . . . . . . . . . . . . . . . .BV720
Motobineuse de jardin . . . . . . . . . . . . . . . . . . . . . . . . . . GC720
Scarificateur de pelouse . . . . . . . . . . . . . . . . . . . . . . . . .LD720
Coupe-bordures pour gazon . . . . . . . . . . . . . . . . . . . . . LE720*
Tronçonneuse sur perche . . . . . . . . . . . . . . . . . . . . . . . PS720
Débroussailleuse à arbre droit . . . . . . . . . . . . . . . . . . . . SS725
Souffleuse à neige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ST720
Turbosouffleuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TB720
*
N’utilisez PAS cet accessoire avec un produit électrique.

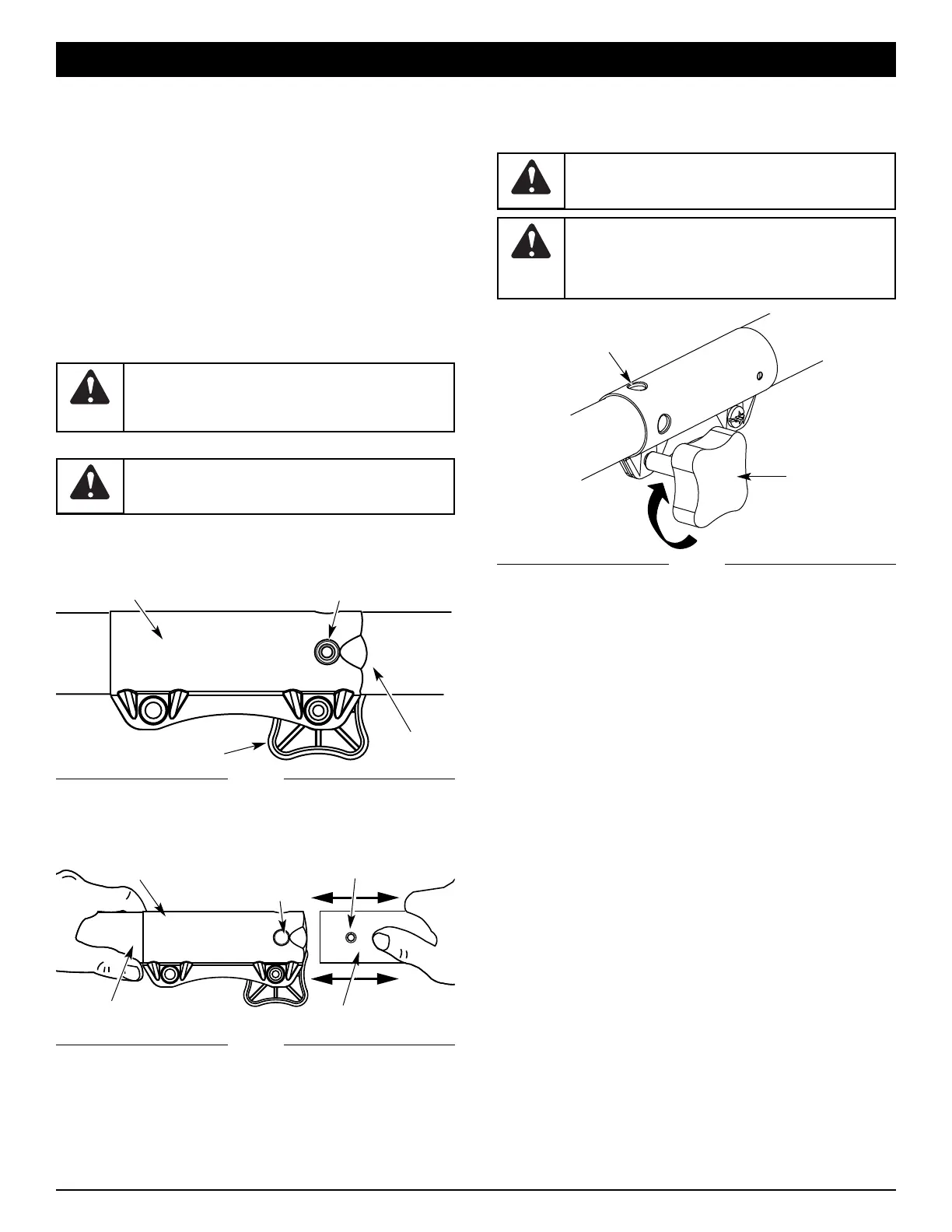

Fig. 16
Fig. 17
3. Tenez fermement le corps de l'arbre supérieur et retirez
l'accessoire de coupe ou autre du coupleur EZ-Link™ (Fig.
17).
Coupleur EZ-Link
MC
Bouton de déclenchement
Renfonce-
ment-guide
Bouton
Trou principal
Corps de l'arbre
supérieur
Corps de l'arbre
inférieur
Bouton de déclenchement
Coupleur EZ-Link
MC
AVERTISSEMENT : Avant d’utiliser tout
accessoire, veuillez lire et comprendre le manuel
accompagnant l’accessoire. Suivez toutes les
informations relatives à la sécurité qui y figurent.
Retrait de l'accessoire
1. Dévissez le bouton vers la gauche (Fig. 16).
2. Appuyez sur le bouton de déclenchement et maintenez-le
enfoncé (Fig. 16).
MISE EN GARDE : verrouillez le bouton de
déclenchement dans le trou principal et vissez
bien le bouton avant de faire marcher l'appareil.
MISE EN GARDE : l'access-oire de coupe et
autres ajouts du système EZ-Link
MD
doivent utiliser le
trou principal sauf indication contraire de leurs
manuels. L'utilisation du mauvais trou pourrait causer
des blessures graves ou endommager l'appareil.
Installation de l'accessoire
NOTE : pour faciliter l'installation ou le retrait d'accessoires,
placez l'appareil au sol ou sur un établi.
1. Dévissez le bouton vers la gauche (Fig. 16).
2. Tenez fermement l'accessoire et enfoncez-le tout droit
dans le coupleur EZ-Link
MC
(Fig. 17).
Fig. 18
Trou de coupe de
bordures de 90°
Bouton
Pour couper les bordures à l’aide de la tête d'accessoire de coupe
sur les modèle EZ-Link
MC
, verrouillez le bouton de déclenchement
de l'accessoire de coupe dans le trou de 90° (Fig. 18).
AVERTISSEMENT : pour éviter des blessures
graves, éteignez l'appareil avant d'enlever ou
d'installer des accessoires.
NOTE : aligner le bouton de déclenchement avec le
renfoncement-guide facilitera l'installation (Fig. 16).
3. Serrez le bouton en le tournant à droite (Fig. 18).
