8 Se c c i ó n 3— Mo n t a j e y co n f i g u r a c i ó n
Tire del perno con resorte del lado exterior de la base, 2.
y ponga el perno en línea con el primer agujero (el
más cercano al extremo del tubo) del adaptador para
manguera. Vea la fig 3-4B.
Suelte el perno para ajustar la manguera en su lugar.3.
Primero, una a presión la manija de la manguera con el 4.
soporte para la manija de la manguera superior, y después
con el soporte de la manguera inferior. Vea la fig. 3-5A.
Sitúe el caño de la manguera en final curvo de mango 5.
de manguera junto al canal de la cortadora y en cuna de
manguera. Vea la fig. 3-5B y C.
Tire de las dos uniones del cable unidas a los cables, ajuste 4.
aproximadamente 8 pulgadas de cada extremo de cable, y
ubique los cables en su guía.
Afloje la tuerca de mariposa que sostiene la guía de la 5.
cuerd contra el lado derecho de la manija superior.
Tire lentamente de la cuerda de arranque para a.
sacarla del motor.
Deslice la cuerda de arranque en la guía. Ajuste la b.
tuerca a mariposa. Vea la fig. 3-3.
Montaje de la Manguera
Deslice el adaptador para manguera del montaje de la 1.
misma hacia el interior del adaptador base ubicado a la
izquierda y al frente de la aspiradora para patios. Vea la fig
3-4A.

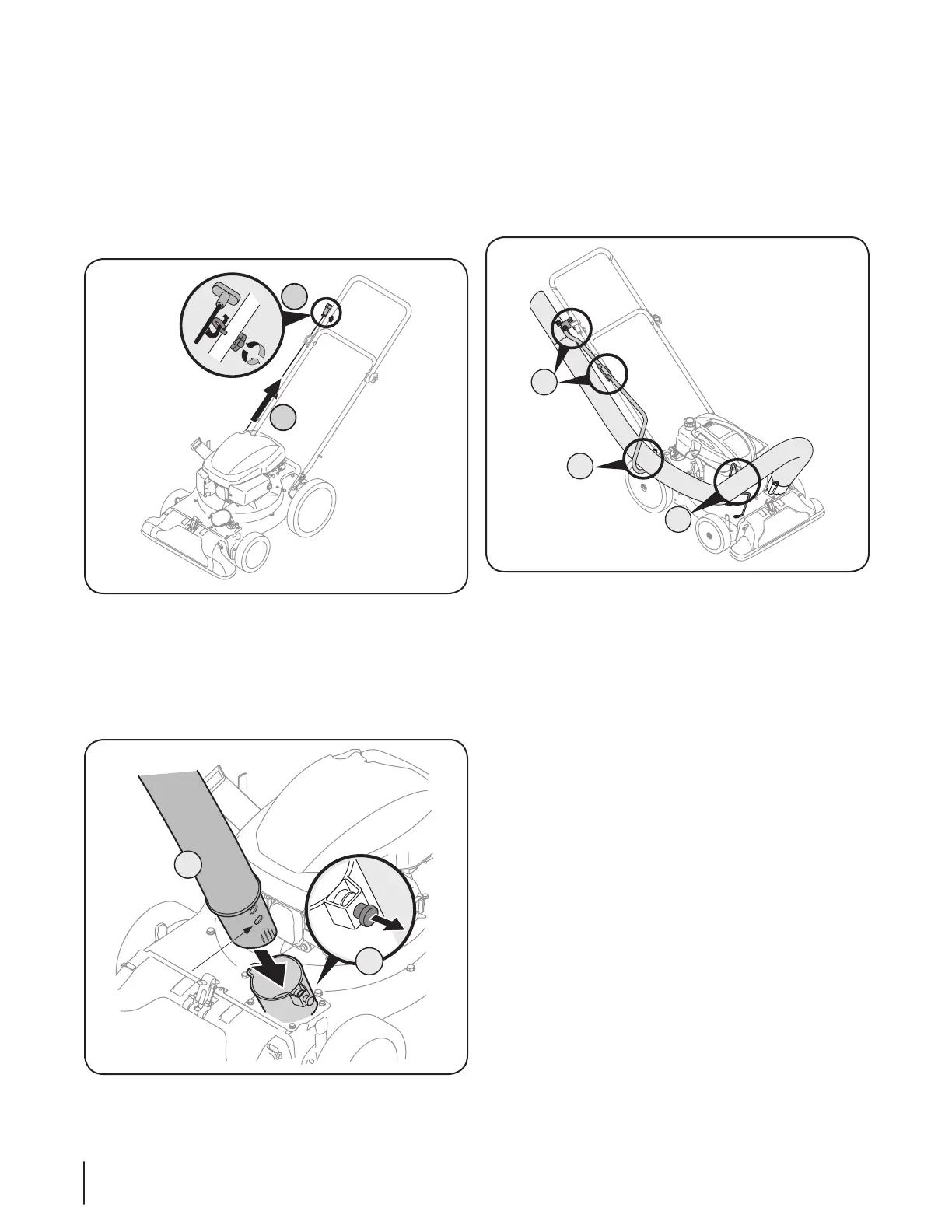

Figura 3-3
Figura 3-4
Figura 3-5
A
B
Alinee el
pasador con
este orificio
