Montaje y Configuración
3
7
Montaje
NOTA: Esta unidad se envía sin gasolina ni aceite en el motor.
Llene con gasolina y aceite como se indica en las instrucciones
que se incluyen en el manual de motor adjunto ANTES de poner
en funcionamiento su aspiradora para patios.
Manija
Saque los broches de horquilla de los soportes de la manija, 1.
y saque los tornillos del carro y las tuercas de mariposa de
la manija inferior.
Sitúe los agujeros inferiores de la manija inferior a.
sobre los pernos de los soportes de la manija, y
asegúrelos con broches de horquilla. Vea la fig. 3-1.
Inserte los tornillos del carro desde el lado de afuera b.
a través del agujero superior de la manija inferior y
asegúrelos con tuercas de mariposa. Vea la fig. 3-1.

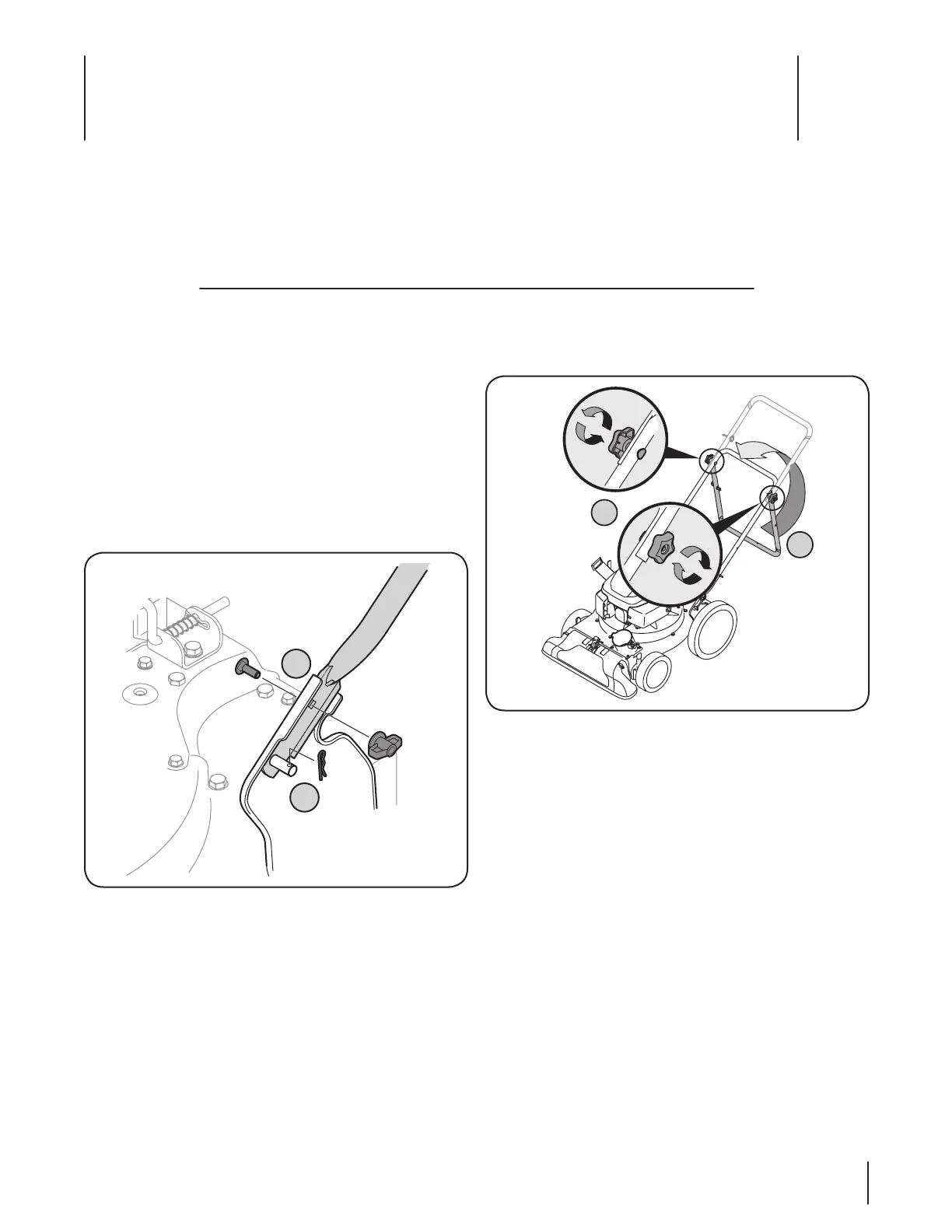

Figura 3-1
Despliegue la manija superior hasta que quede alineada 2.
con la manija inferior. Asegúrese que la guía de la cuerda
esté situada a la derecha de la manija superior. Vea la fig.
3-2A.
IMPORTANTE: Asegúrese de enrutar los cables fuera de la
manija inferior. Asimismo, no prense los cables mientras
levanta las manijas.
Para sujetar las dos manijas ajuste las perillas de la manija (los 3.
pernos del carro deben estar colocados de forma adecuada
en la manija). Vea la fig. 3-2B.
Figura 3-2
Contenido de la caja
Una Aspiradora Para Patios• Uno Manual de Operador• Una Bolsa•
Una Manija superior e inferior• Uno Montaje de la manguera• Uno Anteojos de seguridad•
Uno Botella del Aceite•
