Figura 7-5
11. Deslice suavemente la plataforma de corte (desde el lado
derecho) hacia fuera desde la parte inferior del tractor.
Cuchillas de corte
¡ADVERTENCIA! Apague el motor y extraiga la
llave de contacto antes de retirar las cuchillas de
corte para afilado o reemplazo. Proteja sus manos
utilizando guantes reforzados cuando maneje las
cuchillas.
¡ADVERTENCIA! Inspeccione periódicamente la
cuchilla y/o el husillo en busca de rajaduras o daños,
especialmente después de golpear un objeto
extraño. No opere la máquina hasta después de
haber reemplazado los componentes dañados.
Para retirar las cuchillas, haga lo siguiente.
1. Extraiga la plataforma de la parte inferior del tractor,
(consulte la sección Extracción de la plataforma en partes
anteriores de esta sección); luego voltee con delicadeza la
plataforma para dejar al descubierto su parte inferior.
2. Coloque un bloque de madera entre el deflector del
alojamiento central de la plataforma y la cuchilla de corte,
para que actúe como estabilizador. Vea la Figura 7-6.
3. Extraiga la tuerca de brida hexagonal que asegura la
cuchilla al montaje del husillo. Vea la Figura 7-6.

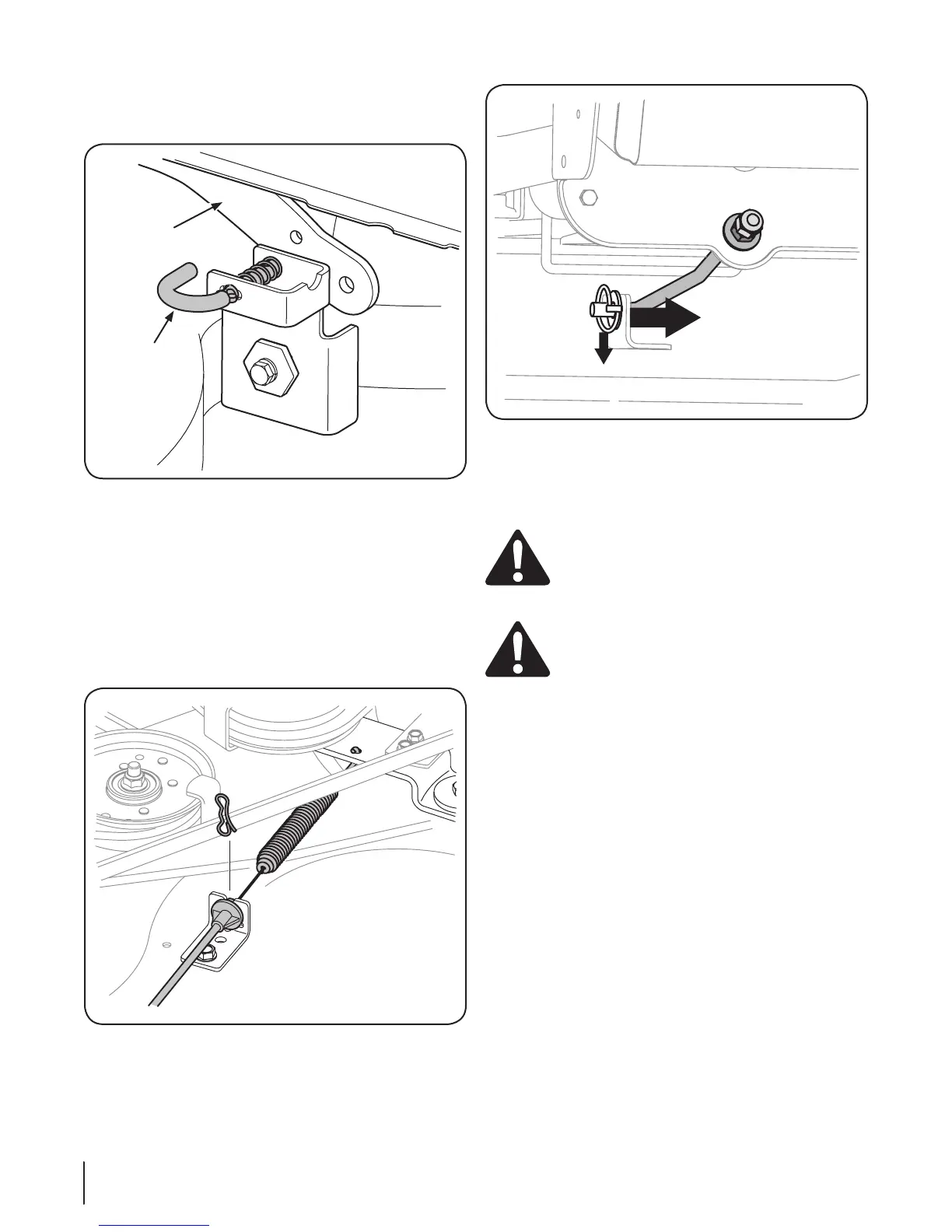

6. Tire hacia afuera el pasador de soporte de la plataforma
para separar la misma del brazo de elevación de la
plataforma. Vea la Figura 7-3.
Brazo de elevación de
la plataforma
Pasador de
soporte de la
plataforma
Figura 7-3
7. Repita los pasos anteriores del lado derecho del tractor.
8. Mueva la palanca de elevación de la plataforma dentro de
la muesca superior para levantar los brazos de elevación de
la plataforma y retirarlos del paso.
9. Retire con cuidado la cubierta de participar cable de
la parte trasera de la plataforma de corte mediante la
eliminación de la pajarita clip de chaveta que lo sujeta.
Retire el muelle del soporte rueda loca de la cubierta.
Véase la Figura 7-4.
Figura 7-4
10. Deslice suavemente la plataforma de corte hacia la parte
delantera del tractor y con cuidado guíe los ganchos de la
plataforma para extraerlos de la varilla estabilizadora de la
plataforma. Vea la Figura 7-5.
60 SeccióN 7— Servicio
