Deslice suavemente la plataforma de corte hacia la parte
delantera del tractor y con cuidado guíe los ganchos de la
plataforma para extraerlos de la varilla estabilizadora de la

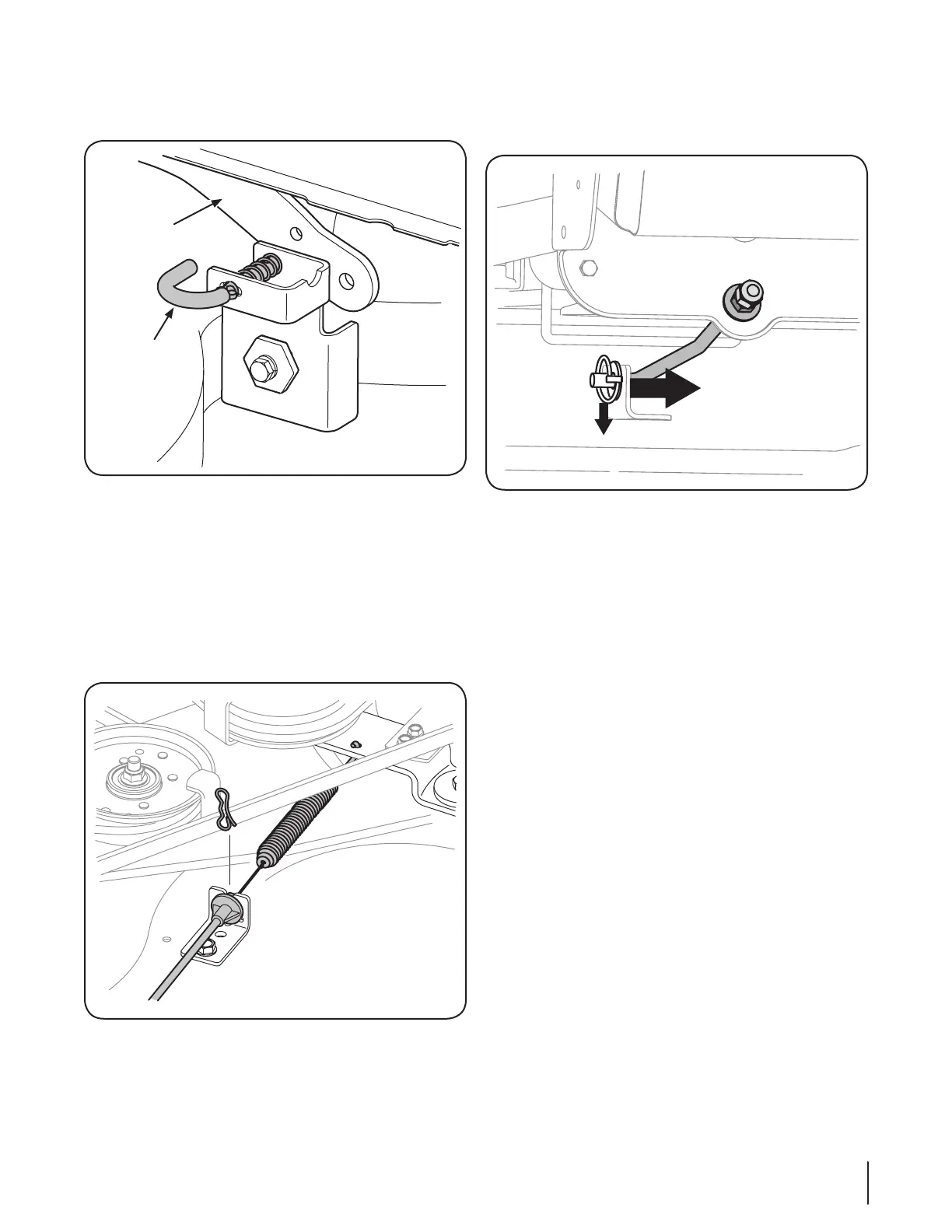

plataforma. Vea la Fig. 7-5.
Deslice suavemente la plataforma de corte (desde el lado
derecho) hacia fuera desde la parte inferior del tractor.
Tire hacia afuera el pasador de soporte de la plataforma 6.
para separar la misma del brazo de elevación de la
Repita los pasos anteriores del lado derecho del tractor.7.
Mueva la palanca de elevación de la plataforma dentro de 8.
la muesca superior para levantar los brazos de elevación de
la plataforma y retirarlos del paso.
Retire con cuidado la cubierta de participar cable de 9.
la parte trasera de la plataforma de corte mediante la
eliminación de la pajarita clip de chaveta que lo sujeta.
Retire el muelle del soporte rueda loca de la cubierta.
Véase la figura. 7-4.
61se c c i ó n 7— se r v i c i O
