• Placez-vous derrière le tracteur face à l’avant et
vérifiez que la courroie n’est pas tordue, puis tirez
la courroie vers la poulie de la prise de force.
AVERTISSEMENT : Faites très attention
de ne pas vous pincer les doigts en
dégageant la courroie de la poulie de la
prise de force.
• Tirez le côté droit de la courroie vers l’arrière et
placez le côté en V de la courroie dans la gorge
avant droite de la poulie de la prise de force. Voir
la Figure 29.
• Tenez la courroie et la poulie et faites tourner la
poulie vers la gauche (Voir la Figure 29).
Continuez à tenir et à faire tourner la poulie et la
courroie jusqu’à ce que la courroie soit
complètement installée sur la poulie de la prise
de force. REMARQUE : Si vous tenez le côté
gauche de la courroie, tournez la poulie vers la
droite.

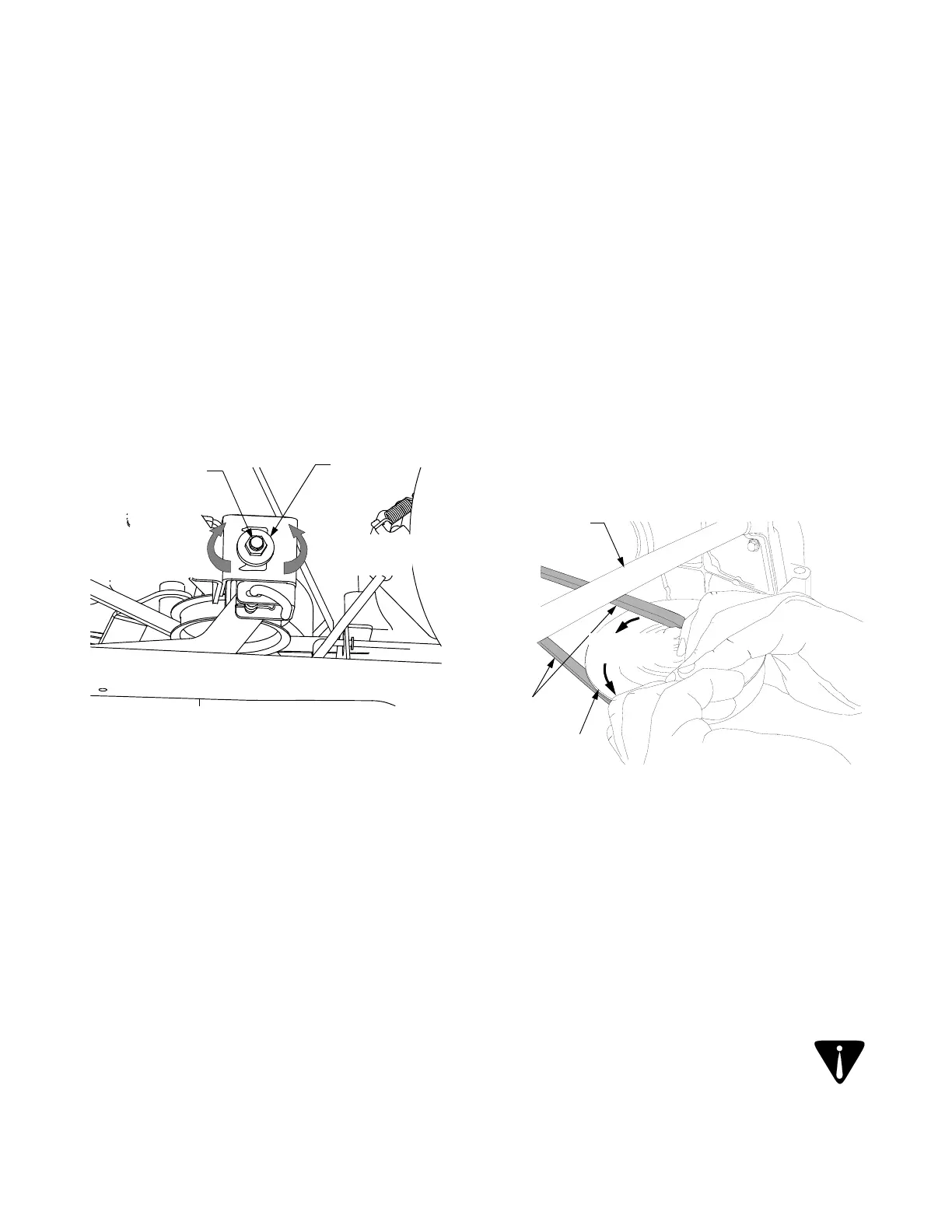

Figure 29
MISE À NIVEAU DU PLATEAU DE COUPE
Bien ajusté, le plateau de coupe doit être de niveau
horizontalement et verticalement (de ¼ à 1/8 de po
plus bas à l’avant qu’à l’arrière).
Mise à niveau latérale
Si le plateau de coupe paraît tondre de façon iné-
gale, il faudra peut-être effectuer un réglage latéral
comme suit :
• Placez le tracteur sur une surface plane et ferme,
placez la manette de relevage du plateau de
coupe dans l’encoche correspondant à la position
la plus haute et faites tourner les deux lames
pour qu’elles se trouvent perpendiculaires au
châssis du tracteur.
• Mesurez la distance entre l’extrémité extérieure
de la lame gauche et le sol et la distance entre
l’extrémité extérieure droite et le sol. Les
distances doivent être les mêmes. Dans le cas
contraire, procédez comme suit :
Modèle ZT42 – décidez si le côté droit du plateau
de coupe doit être relevé ou abaissé.
Modèle ZT50 – décidez si le côté gauche du
plateau de coupe doit être relevé ou abaissé.
Plateau de 42 pouces du modèleZT42 seulement
• Desserrez (sans l’enlever) la vis à chapeau hex.
du support d’accrochage droit du plateau de
coupe. Voir la Figure 30.
• Mettez le plateau de coupe de niveau en utilisant
une clé pour tourner la roue de réglage (qui se
trouve juste derrière la vis à chapeau hex. que
vous venez de desserrer) vers la droite pour
abaisser le côté droit du plateau de coupe ou
vers la gauche pour le relever. Voir la Figure 30.
• Le plateau de coupe est de niveau quand la
distance entre les deux extrémités des lames est
égale de chaque côté.
Figure 30
• Resserrez la vis à chapeau hex. sur le support
d’accrochage droit du plateau de coupe quand le
réglage est satisfaisant.
Plateau de coupe de 50 pouces du modèle ZT50
seulement
- Desserrez (sans l’enlever) la vis à chapeau
hex. du support d’accrochage droit du plateau
de coupe. Voir la Figure 31.
Courroie de
Poulie de la
Transmission
Tube de
prise de force
la prise de
force
Faites tourner
la poulie
Roue
d’ajustement
Vis à
chapeau hex.
Pour abaisser le
côté droit du
plateau de coupe
Pour abaisser le
côté droit du
plateau de coupe
