Cub Cadet ZT 50

12
REMARQUE : Les côtés GAUCHE, DROIT, AVANT
et ARRIÈRE s’entendent de la positionde direction,
assis sur le siège.
A. Indicateur de la hauteur du plateau de coupe
Il comporte six encoches et se trouve sur l’avant et à
droite du cadre du siège. Chaque encoche
représente une différence de ½ pouce de la hauteur
du plateau de coupe, de 1 ½ po ( au plus bas) à 4 po
(au plus haut).
B. Manette de relevage du plateau de coupe
Elle se trouve sur l’avant et à droite du cadre du siège
et sert à relever ou à abaisser le plateau de coupe.
Dégagez la manette de l’encoche en l’abaissant vers
la gauche pour abaisser le plateau de coupe, ou
soulevez-la pour relever le plateau de coupe. Quand
le plateau de coupe se trouve à la position voulue,
poussez la manette vers la droite pour la placer dans
l’encoche correspondante.
C. Leviers de direction droit et gauche
Les leviers droit et gauche se trouvent de chaque
côté du siège du conducteur. Ces leviers articulés
peuvent être poussés vers l’extérieur au point mort,
pour permettre au conducteur d’accéder au siège ou
de le quitter. Les leviers doivent être poussés à fond
vers l’extérieur au point mort pour pouvoir faire
démarrer le moteur.
Chaque levier contrôle la transmission de droite ou
de gauche respectivement. Par conséquent, ils
commandent toutes les manœuvres du tracteur. Il est
en fait très différent de conduire un tracteur équipé de
telles commandes par rapport à un tracteur ordinaire.
Une certaine pratique est nécessaire. Vous trouverez
les instructions d’emploi de ces leviers dans le
CHAPITRE 2 : UTILISATION.

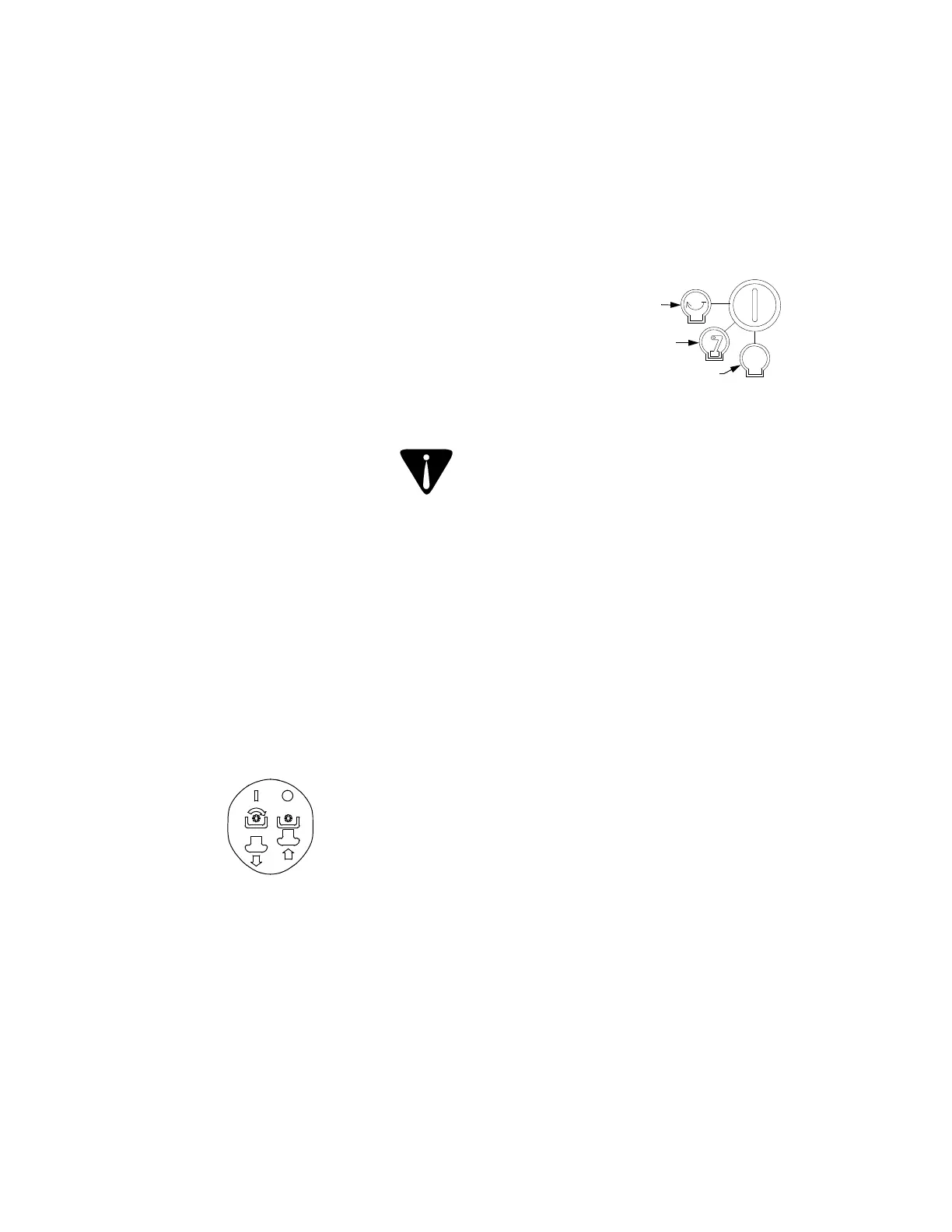

D. Interrupteur de contact
Cet interrupteur se trouve sur la console droite, à la
droite du poste de conduite..
Vous noterez trois positions, à savoir :
Figure 5
OFF (ARRÊT) – Le moteur est arrêté et le système
électrique est hors circuit.
ON (MARCHE) – Le système électrique du tracteur
est sous tension.
START (DÉMARRAGE) – Le démarreur fait tourner
le moteur. Lâchez immédiatement la clé pour que le
moteur démarre.
REMARQUE : Pour éviter tout démarrage accidentel
et/ou la décharge de la batterie, retirez la clé de
contact quand le tracteur n’est pas utilisé.
E. Commutateur de la prise de force
Il se trouve sur la console droite, à la droite du siège
du conducteur.
Le commutateur de la prise de force permet
d’embrayer la prise de force électrique, installée à la
base du vilebrequin du moteur. Relevez le bouton du
commutateur pour embrayer la prise de force ou
abaissez-le pour la débrayer.
Le commutateur de la prise de force doit se trouver à
la position « débrayée » au démarrage
.
Figure 6
F. Commandes de dérivation de la transmission
(non représentées)
Ces commandes (une pour chacune des
transmissions) se trouvent sous la plate-forme du
châssis, juste à côté de chaque roue arrière.
Lorsqu’elles sont embrayées, les deux commandes
ouvrent une dérivation dans les transmissions
hydrostatiques qui permet de pousser le tracteur
manuellement sur de courtes distances. Les
instructions d’emploi de cette caractéristique se
trouvent dans le CHAPITRE 4 : ENTRETIEN.
AVERTISSEMENT: Ne remorquez jamais
le tracteur. Remorquer le tracteur quand
les roues arrière sont en contact avec le
sol peut causer de graves dégâts aux
transmissions.
G. Porte-gobelet
Il se trouve sur l’arrière de la console droite, sur la
droite du siège du conducteur.
H. Plateau de rangement
Il se trouve sur l’arrière de la console gauche.
J. Manette de réglage du siège (non représentée)
Elle se trouve sous le siège, sur l’avant et à gauche,
et permet d’ajuster la position d’avant en arrière du
siège. Voir les instructions dans le CHAPITRE 3 :
K. Capuchon du réservoir d’essence
Il se trouve vers le milieu de la console de gauche.
Tournez le capuchon d’un quart de tour environ et
relevez-le pour le retirer. Pour qu’il ne se perde pas,
le capuchon est attaché au tracteur. N’essayez pas
de le détacher du tracteur.
ON (MARCHE)
OFF (ARRÈT)
START
STOP
(DÉMARRAGE)
