Cube AERIUM C:68/TT User Manual

| 13 12 |
AERIUMAERIUM

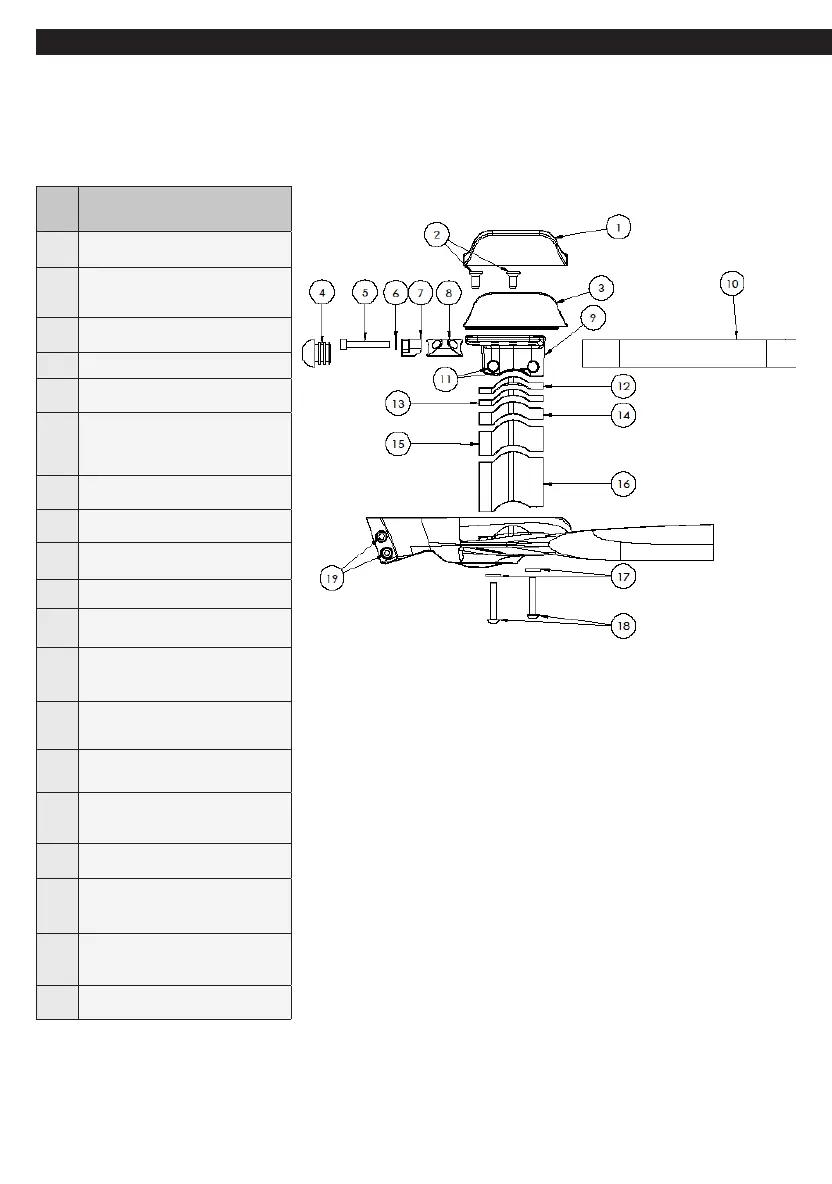

Part No. Bezeichnung Part Name
1 Armauflage armrest pad
2 Befestigungsschraube für
Armschale
armrest fixing screw
3 Armschale armrest
4 Lenkerendstopfen barend plug
5 Klemmschraube clamp screw
6 Unterlegscheibe für
Extension-Klemmung
clamp washer
7 Klemmkeil Teil 1 clamp wedge, part 1
8 Klemmkeil Teil 2 clamp wedge, part 2
9 Befestigungsbracket bracket
10 Extension extension
11 Zylindermuttern cylindrical nut
12 5mm Sicherheitsbrücke (ab
40mm Spacerhöhe)
5mm safety-bridge (for spacer
heights > 40mm)
13 5mm Spacer 5mm spacer
14 10mm Spacer 10mm spacer
15 20mm Spacer 20mm spacer
16 40mm Spacer 40mm spacer
17 Unterlegscheiben für
Bracket-Klemmung
washer for bracket screws
18 Befestigungsschraube für
Brackets
bracket screws
19 Vorbauklemmung stem clamp
Part
No.
Bezeichnung
1 Armauage
2
Befestigungsschraube für
Armschale
3 Armschale
4 Lenkerendstopfen
5 Klemmschraube
6
Unterlegscheibe für die
Extension-Klemmung
7 Klemmkeil Teil 1
8 Klemmkeil Teil 2
9 Befestigungsbracket
10 Extension
11 Zylindermuttern
12
5mm Sicherheitsbrücke
(ab 40 mm Spacerhöhe)
13 5mm Spacer
14 10mm Spacer
15 20mm Spacer
16 40mm Spacer
17
Unterlegscheiben für Bracket
Klemmung
18
Befestigungsschraube für
Brackets
19 Vorbauklemmung
9 Cockpit
9.1 Übersicht Anbauteile
