CVTECH Freedom - Descrição E Componentes

GUIA DO UTILIZADOR

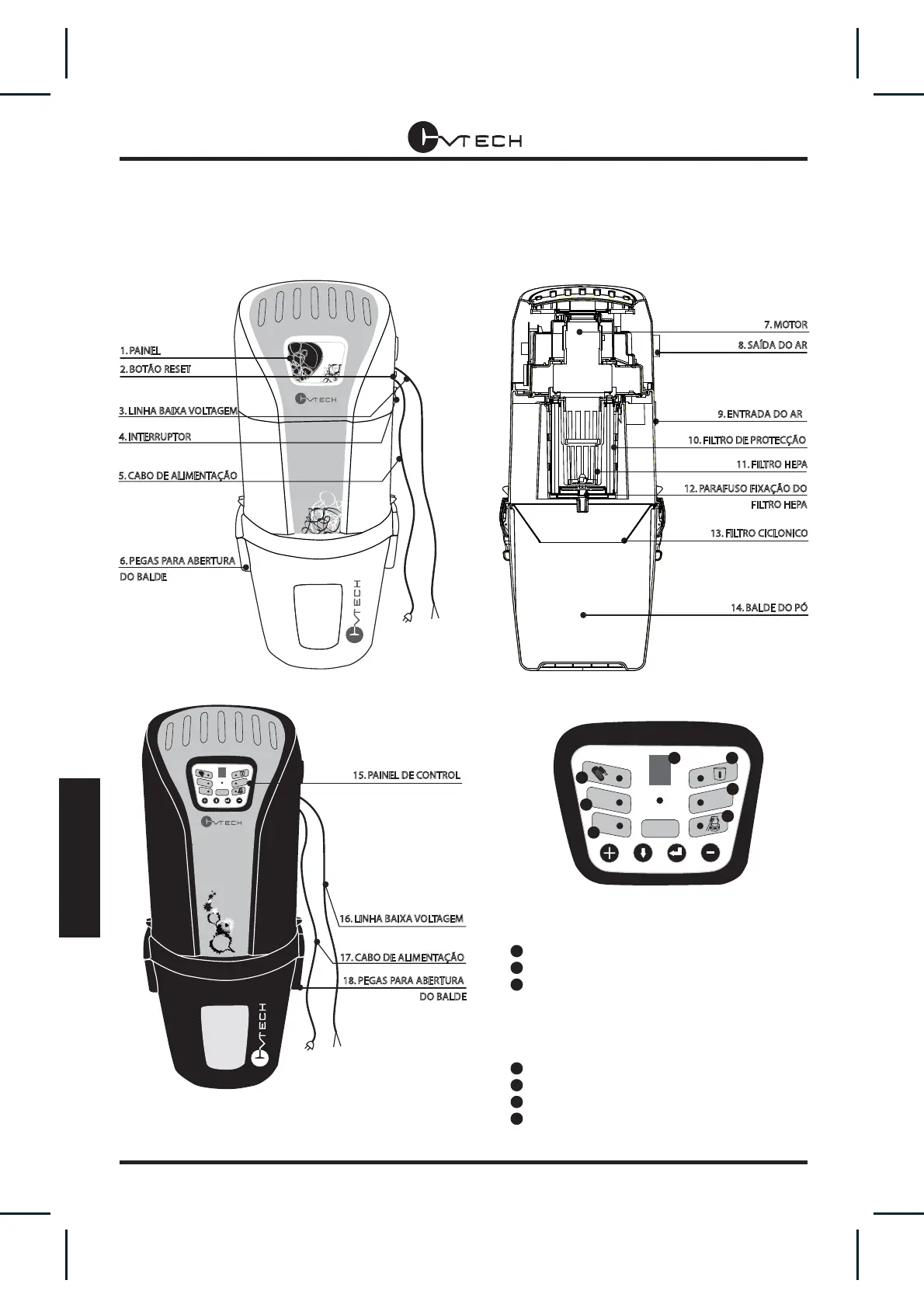

3.2 DESCRIÇÃO E COMPONENTES
MODELO FREEDOM
MODELO ELECTRA
44
Freedom
Freedom
Freedom
7. MOTOR
8. SAÍDA DO AR
9. ENTRADA DO AR
10. FILTRO DE PROTECÇÃO
11. FILTRO HEPA
12. PARAFUSO FIXAÇÃO DO
FILTRO HEPA
13. FILTRO CICLONICO
14. BALDE DO PÓ
1. PAINEL
2. BOTÃO RESET
3. LINHA BAIXA VOLTAGEM
4. INTERRUPTOR
5. CABO DE ALIMENTAÇÃO
6. PEGAS PARA ABERTURA
DO BALDE
Electra
Electra
Electra
RESET
POWER
PIN
PROG
ON
15. PAINEL DE CONTROL
16. LINHA BAIXA VOLTAGEM
17. CABO DE ALIMENTAÇÃO
18. PEGAS PARA ABERTURA
DO BALDE
Electra
RESET
POWER
PIN
PROG
ON
POWER (acender): Caso o led ficar de cor verde, isto indica que
o sistema funciona apropriadamente.
BALDE: Indicador de saco cheio.
ON: Acende quando as tomadas estiverem ligadas.
MOTOR: Ligar para a Assistência Técnica.
BOTÃO “-”, retrocede uma página .
BOTÃO “ ”, confirmar, OK
BOTÃO “ ”, Avanço de página.
BOTÃO “ +”, acrescentando.
PROG: neste modo o indicador permanece de cor vermelha.
PIN: de cor vermelha: introduzindo o PIN.
FILTRO: permanece aceso quando for preciso a limpeza do filtro.
ECRÃ DE VISUALIZAÇÃO, mostra qualquer estado de trabalho.
6
1
3
2
1
2
3
4
5
6
7
4
5
PORTUGUÊS
7
