APÉNDICE A. Conexiones de línea : no-balanceadas y balanceadas
Existen dos métodos básicos para transportar la señal de audio con nivel de micrófono o línea:
Línea no-balanceada: Emplea un cable con dos conductores, transportando la señal como diferencia de potencial (voltaje)
entre ambos. El ruido electromagnético (interferencias) del entorno puede sumarse a la señal que los cables transportan, apareciendo
a la salida de nuestro sistema como ruido. Los conectores que llevan señal no-balanceada poseen dos pines, tales como el RCA
(
Phono)
, y el ¼” (6.35 mm, comúnmente llamado
jack)
mono. Un conector de tres pines, como puede ser un XLR (
Cannon)
, puede
también llevar señal no-balanceada si uno de los pines no se usa.
Línea balanceada: Emplea un cable con tres conductores. Uno de ellos sirve de pantalla contra el ruido electromagnético y es
el cable de tierra. Los otros dos tienen la misma tensión respecto del cable de tierra pero con signos opuestos. El ruido que no puede
ser rechazado por el blindaje afecta por igual a los dos cables que transportan la señal. La mayor parte de los aparatos electrónicos de
audio profesional trabajan con entrada balanceada. En estos aparatos el circuito de entrada toma la diferencia de potencial entre los
doscablesquetransportanlaseñalconvoltajesopuestos,rechazandoportantoelruido,quetieneelmismosignoenamboscablesy
duplicando el nivel de la señal. Los conectores que pueden llevar señal balanceada poseen tres pines, tales como el XLR (
Cannon)
,yel
¼”
(jack)
estéreo.

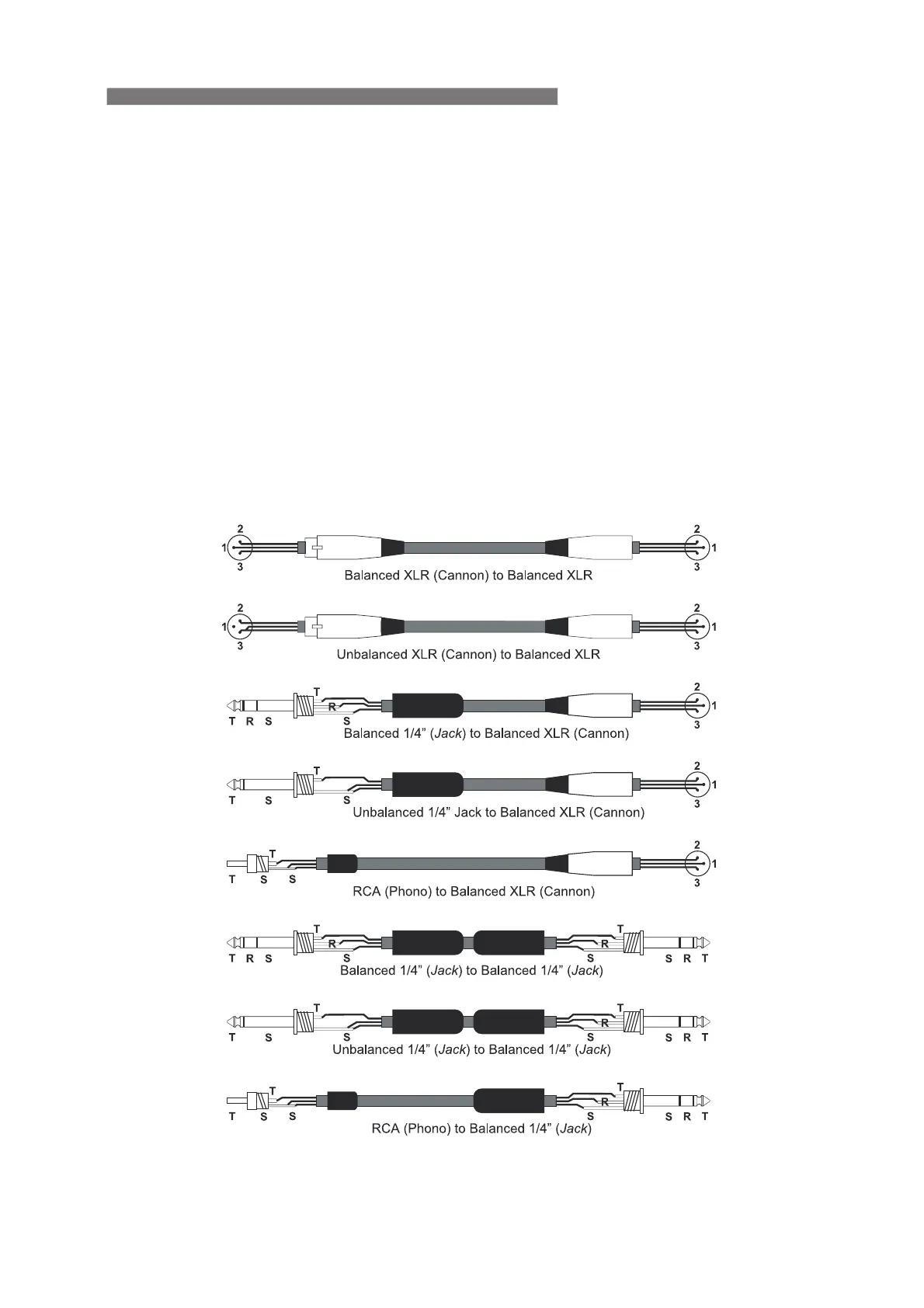

Los gráficos que siguen muestran la conexión desde diferentes tipos de conectores a entradas balanceadas de procesador o
amplificador. Los conectores de la izquierda vienen de la fuente de sonido y los de la derecha van a las entradas de los amplificadores
o procesadores. Observe que en los conectores no balanceados de la izquierda unimos dos terminales dentro del conector. En las
conexiones de salida balanceada a entrada balanceada, en caso de aparecer zumbidos, pruebe a desconectar la malla o tierra (
sleeve
,
ground)
en el conector de entrada. Nótese que los gráficos indican qué pin se tiene que conectar con qué otro pin, pero que las
posiciones de los pines son diferentes a las de un conector XLR en la realidad. También se asume que los dispositivos usan el pin 2 en
el XLR como positivo.
Manual del Usuario / Compact / User’s Manual
