РУССКИЙ

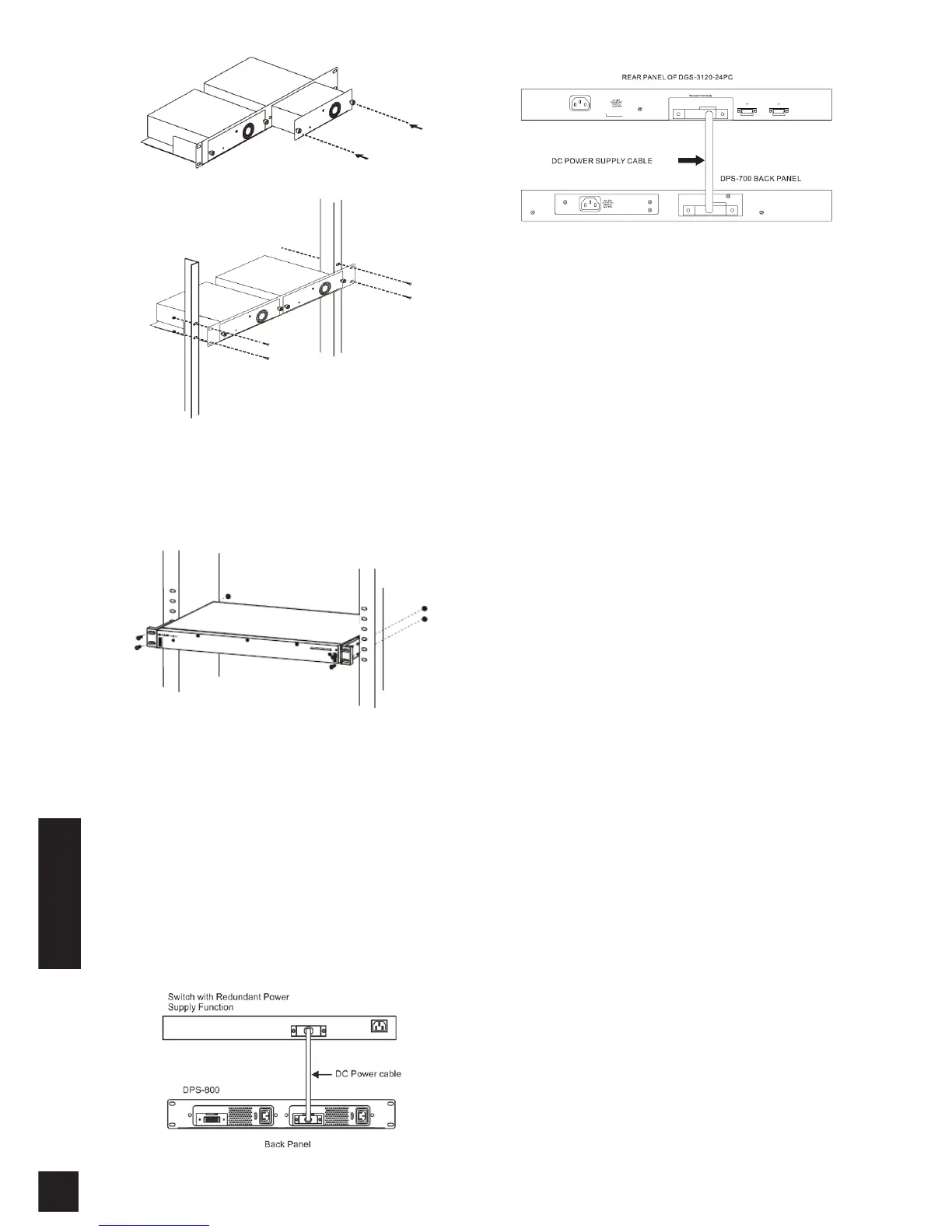

Установка RPS в шасси DPS-800
Установка DPS-800 в стандартную стойку для
оборудования
Резервный источник питания DPS-700 может
быть установлен непосредственно в стандартную
стойку без использования DPS-800.
Установка DPS-700 в стандартную стойку для
оборудования
Подключение к коммутатору
Предупреждение: Резервный источник питания
следует отключить от источника электроэнергии
перед подключением к коммутатору. Подключение
питаемого RPS к коммутатору может повлечь
за собой повреждение внутреннего источника
питания коммутатора.
Подключите кабель питания постоянного тока к
разъему на коммутаторе и к резервному источнику
питания.
Подключение RPS в шасси DPS-800 к
коммутатору
Подключение RPS в шасси DPS-700 к
коммутатору
Предупреждение: Не подключайте DPS-700 к
коммутатору с помощью 14-контактного кабеля
питания постоянного тока. Использование данного
кабеля вместо 22-контактного кабеля питания
постоянного тока может привести к повреждению
оборудования.
Подключение к источнику
питания
Подключение к источнику питания
переменного тока
(DPS-200A/DPS-500A/DPS-700)
Используя стандартный кабель питания
переменного тока, подключите резервный
источник питания к основному источнику
питания переменного тока. Зеленый индикатор
на передней панели DPS-200A/DPS-500A /
DPS-700 загорится, что будет означать успешное
подключение.
Подключение к источнику питания
постоянного тока (DPS-500DC)
1. Надежно подключите источник питания
постоянного тока к отрицательному и
положительному контактам на монтажной
схеме.
• Отрицательный полюс (-) подключается к
контакту -48V.
• Положительный полюс (+) подключается к
контакту -48V RTN.
• При наличии, кабель заземления можно
подключить к центральной мачте.
2. Затяните контактные винты, чтобы обеспечить
надежное соединение.
При подключении к RPS не требуется изменять
настройки коммутатора.
