22
中
文

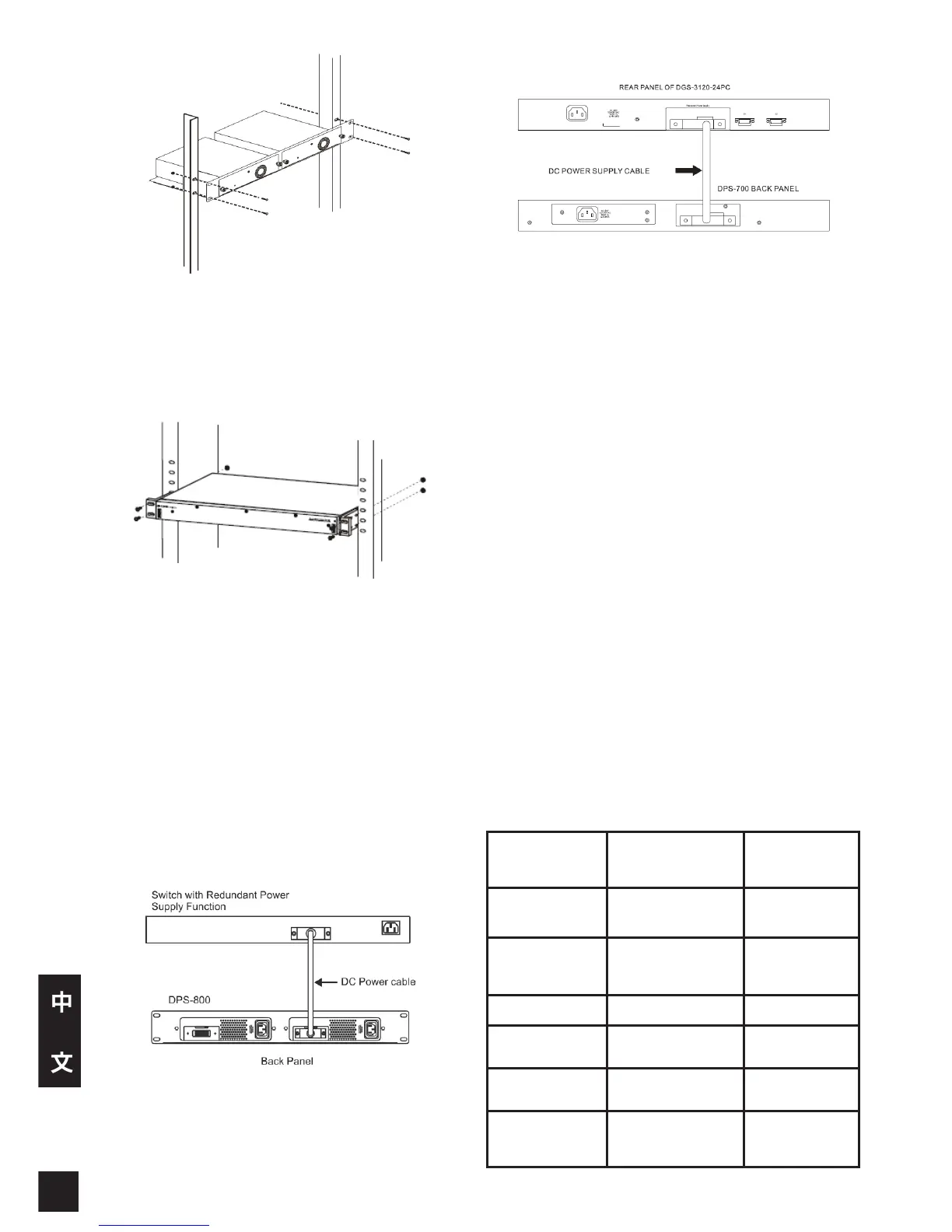

將 DPS-800 安裝於標準機櫃中
DPS-700可以直接安裝於標準積架上，無須搭配
DPS-800。
將 DPS-700 安裝於標準機櫃中
交換器的連接
注意：備用電源供應器未連接至交換器前，請勿
將備用電源供應器電源線插入電源插座。交換器
若直接連結已過電之備用電源供應器可能導致交
換器內建電源供應器損壞。
將直流電源線的一端插入交換機的電源插座，另一端
插入備援電源供應器。
將置於 DPS-800 機箱內的獨立式備用電源供應器連
結至交換器。
連接DPS-700到一台交換器。
注意：不用使用14-Pin DC電源線來連接DPS-700與交
換器。假如使用14-Pin DC電源線來取代正確的22-Pin
DC電源線，可能導致設備的損壞。
電源連接
連接交流電源(DPS-200A/500A/700)
以標準 AC 電源連接線連接至 AC 電源插座，在DPS-
200A/DPS-500A/DPS-700 前面板 LED 狀態顯示燈號
為綠色，即表示連結成功。
連結 DC 電源(DPS-500DC)
1. 確實將 DC 電源線連接至備用電源供應器集線裝
置正負極。
•負極(-)連接至-48V 接頭。
•正極(+)連接至-48V RTN 接頭。
•建議將接地線連結在集線裝置中間接頭。
2. 鎖緊連結螺絲，確保連接無誤。
連結備用電源供應器，交換器無須更動任何設定。
產品規格
型號 DPS-200A DPS-500A
輸入電壓 100 to 240 V AC
100 to 240V
AC
輸入頻率 50-60 Hz 50-60 Hz
輸入電流 2 А 2 А
輸出電壓 12 V 12 V
輸出電流 13 А 13 А
操作溫度 0 to 50°C 0 to 50°C
