10. PANEL INTERNO DE REGULACIÓN DEL CUADRO
Antes de efectuar la regulación, desconectar la alimentación eléctrica de red mediante el
seccionador QS1.
Para acceder al panel interno hay que extraer los tornillos, girar la tapa del cuadro eléctrico hacia abajo y accionar
los mandos.

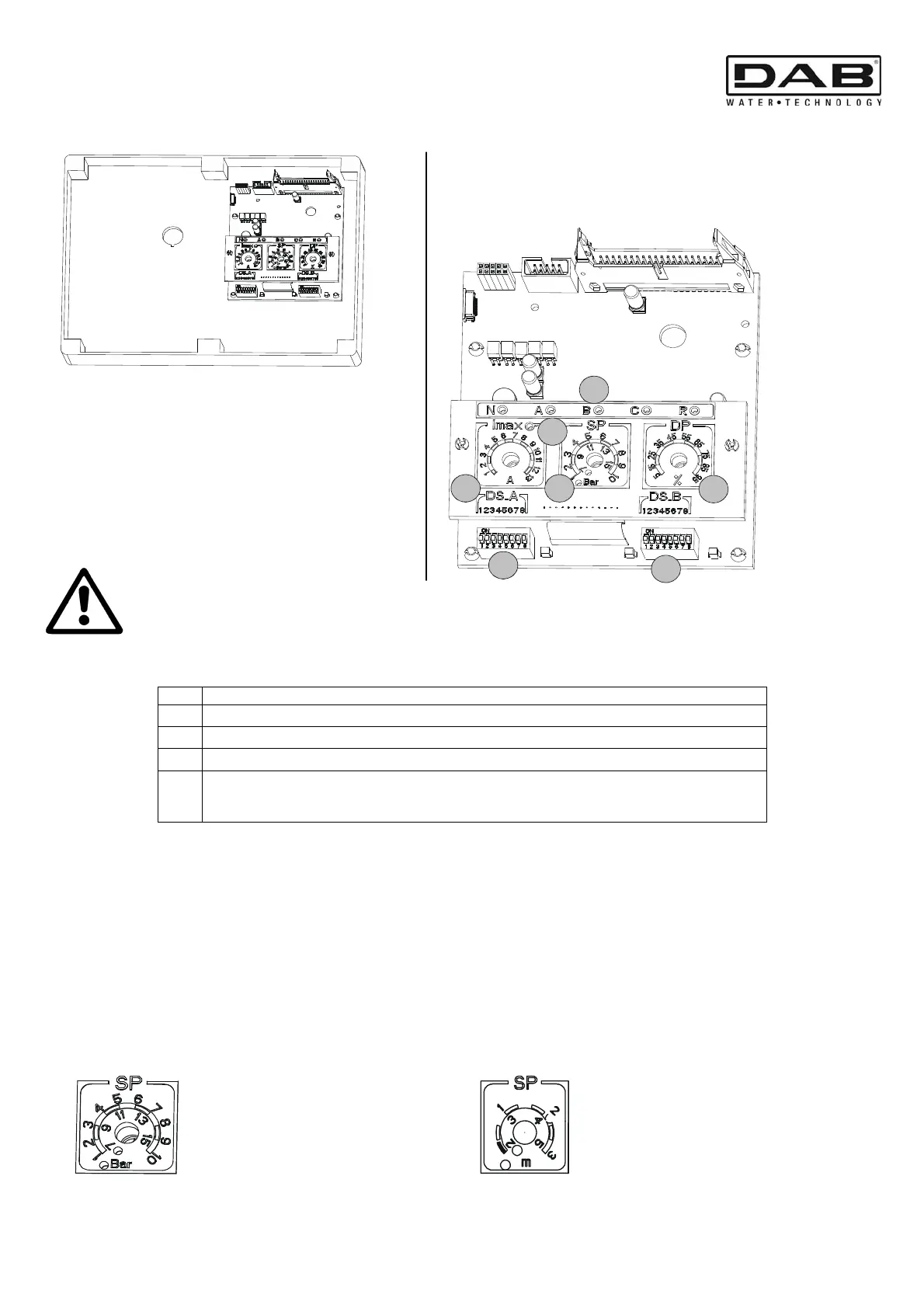

Ref. Función
1 Señalizaciones luminosas para activar las entradas digitales (N-A-B-C-R)
2 Trimmer de regulación de la instalación (Imax – SP – DP).
3 Dip-Switch de selección funciones (DS_A – DS_B).
4
Led de señalización de sobrecorriente, calibrado según los datos nominales
del motor.
Para un calibrado correcto, el led debe estar a
a
ado.
10.1 Trimmer de regulación de la instalación (Imax – SP – DP)
T1 – Trimmer (Imax)
Trimmer de calibrado de máxima corriente para las dos electrobombas P1 y P2 (0.25A –13A).
Calibrar el trimmer con el valor nominal del motor (el led amarillo debe estar apagado).
T2 – Trimmer (SP – Punto de regulación de la instalación) / Trimmer 3 (DP – Diferencial del nivel de
presión)
Trimmer de calibrado de las presiones o del nivel de la instalación.
El trimmer SP (configurado desde DS_B5) presenta una doble escala de regulación en bar: de 1 a 10 bar o de
7 a 15 bar que corresponde al led encendido de utilizarse un sensor di presión en los grupos de presurización.
Esta escala se puede indicar en metros (como versión opcional, utilizando la placa en equipamiento): de 1 a 3
metros o de 2 a 5 metros que corresponde siempre al led encendido, de utilizarse un sensor analógico de
nivel en los grupos de llenado y vaciado.
La regulación de DP se expresa en porcentaje respecto al valor programado en SP.
1
2
3
3
2
2
4
Regulación estándar en bar
Regulación opcional en
metros(placa en equipamiento)
