РУССКИЙ
130

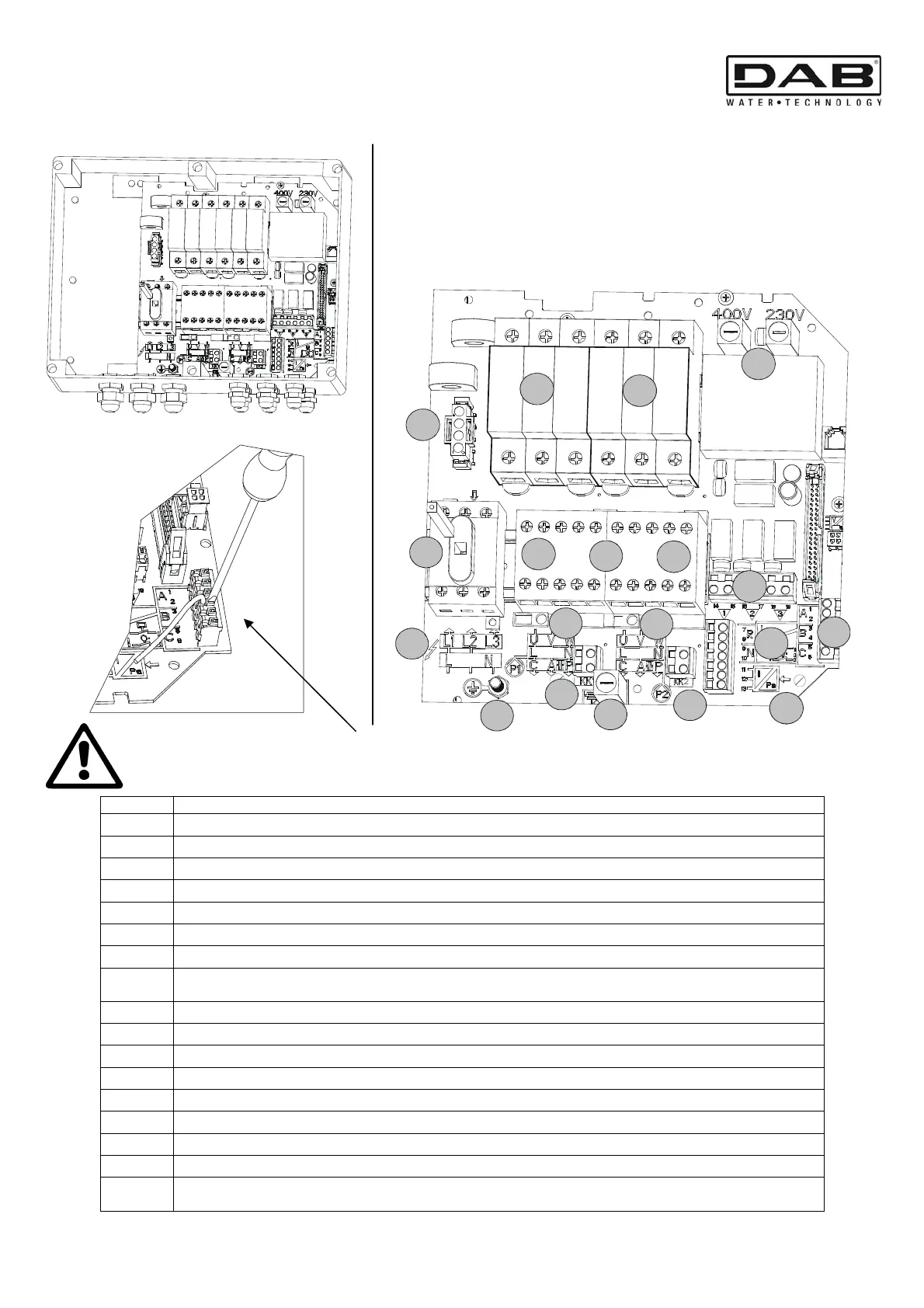

8. ССЫЛКА К ЭЛЕКТРИЧЕСКОЙ СХЕМЕ
Для подсоединения провода к пружинным клеммам нажмите кнопку отверткой.
Проверьте, чтобы провод был вставлен до упора, только после этого отпустите кнопку!
Ссылка Ф
нкция
1
QS1 – выключатель разъединитель линии электропитания
2
Подсоединение линии электропитания
3
Подсоединение заземления
4 Контакторы управления насосами Р1 и Р2
5 Подсоединение насоса Р1
6
Подсоединение насоса Р2
7
К-К – Ввод термореле двигателя
8
FU3
плавкий предохранитель трансформатора против неправильного
подсоединения проводов двигателя
9 A-B-C – Клеммы подсоединения цифровых вводов контроля уровня или давления
10 R-N – Клеммы подсоединения цифровых вводов сигнализации
11
Н1 - Клемма подсоединения аналогового ввода датчика давления
12
Q1-Q2-Q3 – Клеммы подсоединения сигнализаций
13
FU1-FU2 – Плавкие предохранители трансформатора против коротких замыканий
14
FU5 – Плавкий предохранитель насоса P2
15 FU4 – Плавкий предохранитель насоса P1
16 Разъем электропитания схемы ЕХР (опция)
17
13-14
Клеммы подсоединения проводов сигнализации насосов под напряжением
Р1 и Р2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
7
