РУССКИЙ
134

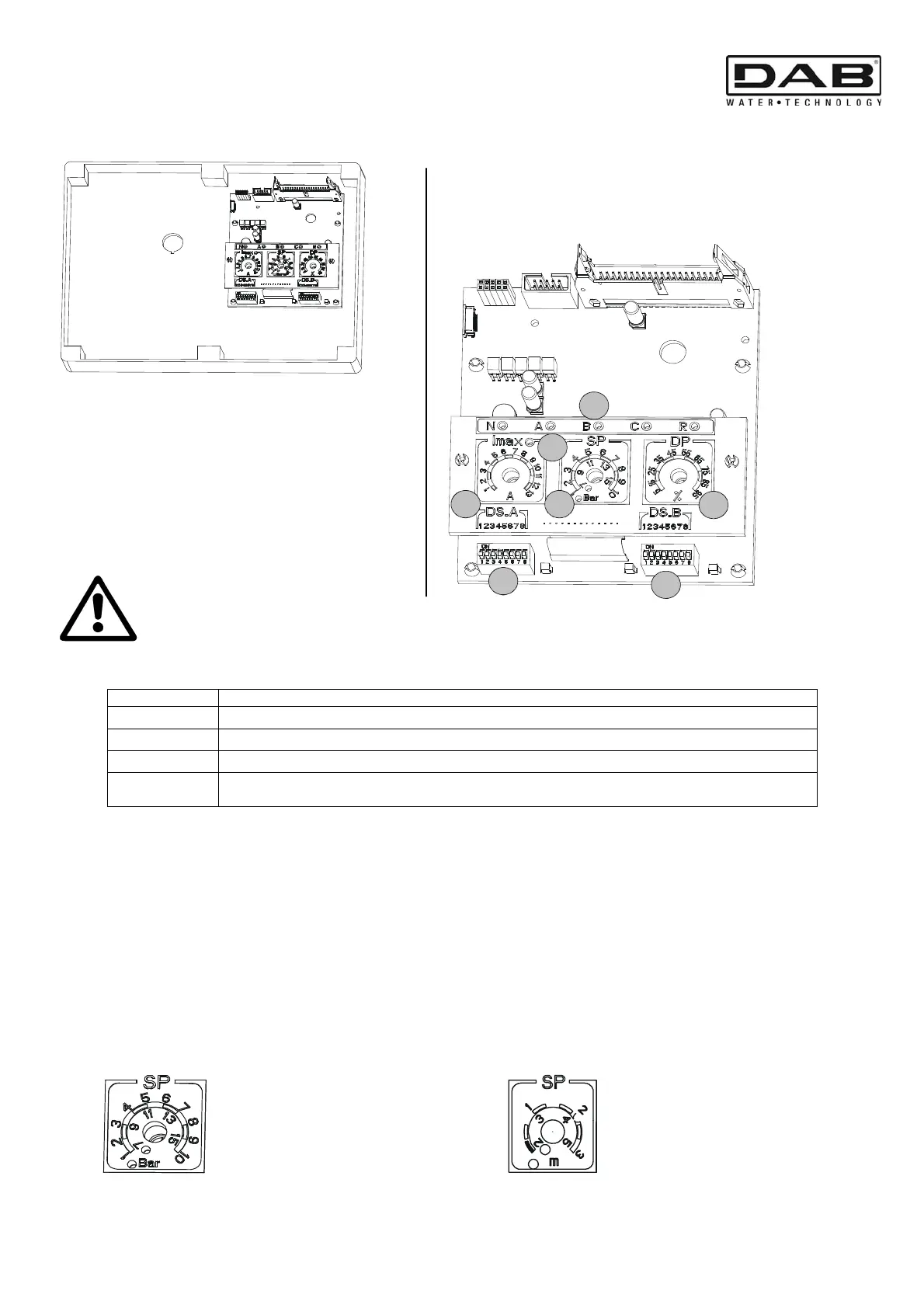

10. ВНУТРЕННЯЯ КОНСОЛЬ НАСТРОЙКИ ЭЛЕКТРИЧЕСКОГО ЩИТА
Перед началом настройки отключите напряжение сети при помощи разъединителя QS1.
Для доступа к внутренней консоли отвинтите шурупы, поверните крышку электрощита вниз и используйте
управления.
Ссылка Ф
нкция
1
СИДы активации цифровых вводов (N-A-B-C-R)
2
Переключатель настройки системы (Iмакс. – SP – DP).
3
Микропереключатели выбора функций (DS_A – DS_B).
4
СИД сигнализации сверхтока, настроенный на данные паспортной таблички
двигателя. Для правильной настройки СИД должен быть выключен.
10.1 Переключатель настройки системы (Iмакс. – SP – DP)
T1 – Переключатель (Iмакс.)
Переключатель настройки максимального тока двух электронасосов Р1 и Р2 (0,25 А – 13 А).
Настройте переключатель на значение, указанное на паспортной табличке двигателя (желтый СИД должен быть
выключен).
T2 – Переключатель (SP – Контрольное значение системы) / Переключатель 3 (DP – Дифференциальное
значение уровня давления)
Переключатель настройки давления или уровня системы.
Переключатель SP (настраиваемый по DS_B5) имеет двойную шкалу настройки в барах: от 1 до 10 бар или
от 7 до 15 бар соответственно включенному СИДу в случае использования датчика давления в группах
герметизации. Эта шкала может быть выражена также в метрах (в качестве д
о
полнительной версии,
используя прилагающуюся табличку): от 1 до 3 метров или от 2 до 5 метров соответственно включенному
СИДу в случае использования аналогового датчика давления в группах заполнения и дренажа.
Настройка DP выражается в процентах относительно значения, заданного в SP.
1
2
3
3
2
2
4
Стандартная настройка в
барах
Дополнительная настройка в
метрах (дополнительная
табличка)
