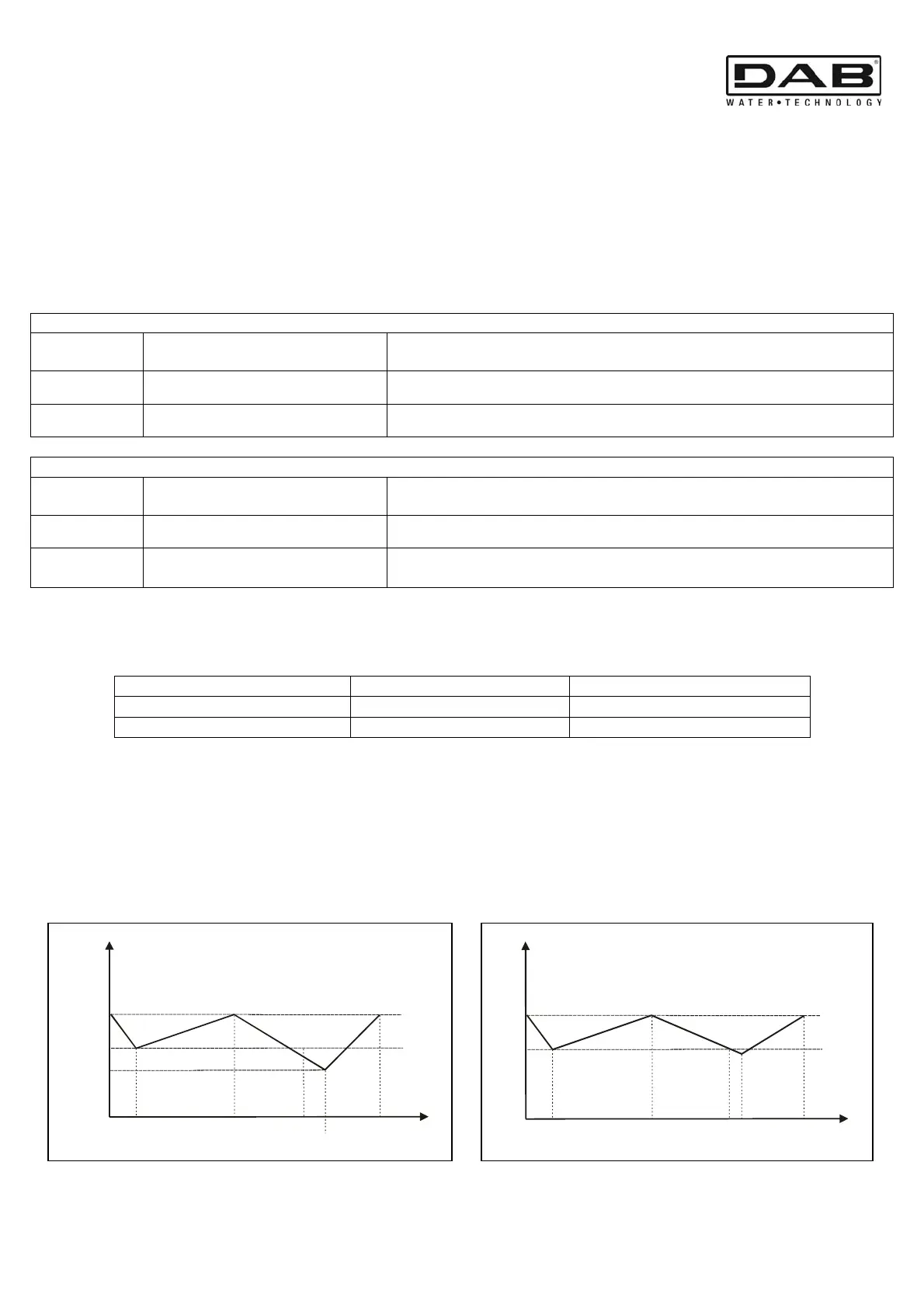

РУССКИЙ
136
11. ФУНКЦИЯ ГЕРМЕТИЗАЦИИ
11.1 Работа с датчиком
Работа с датчиком позволяет выполнять 2 типа настройки:
Настройка со Стандартным расширительным сосудом = 19 литров на каждый насос (DS_A1= ON).
Настройка со Дополнительным расширительным сосудом = более 100 литров на каждый насос
(DS_A1= OFF).
Настройка производится посредством переключателей SP (давление системы) и DP
(дифференциального давления).
Настройка со Стандартным расширительным сосудом
Последова-
тельность
Насос Р1
Насос Р2
ПУСК
Давление системы = < SP
Насос Р1 = запущен.
Насос Р2 = запускается при давлении системы = < SP – ½ DP
ОСТАНОВКА
Давление системы > = SP+DP
Насос Р1 = останавливается.
Насос Р2 = останавливается при давлении системы > = SP+DP.
Настройка со Дополнительным расширительным сосудом
Последова-
тельность
Насос Р1
Насос Р2
ПУСК
Давление системы = < SP
Насос Р1 = запущен.
Насос Р2 = запускается при давлении системы = < SP – 2%
ОСТАНОВКА
Давление системы > = SP+DP
Насос Р1 = остановлен.
Насос Р2 = останавливается при давлении системы > = SP+DP
11.2 Работа с реле давления
Реле давления насосов Р1 и Р2 должны быть подсоединены к соответствующим клеммам В и С.
Последовательность Насос Р1
Насос Р2
ПУСК Реле давления В = ON
Реле давления С = ON
ОСТАНОВКА Реле давления В = OFF
Реле давления С = OFF
Примечание: Значения насосов Р1 и Р2 и ссылки В и С приводятся только в качестве примера.
Примечание: Значения насоса Р1 и Р2 приведены только в качестве примера.
Пример настройки со стандартным и с дополнительным расширительными сосудами
SP= 4 бар (давление при запуске P1)
DP= 50% от значения SP =1/2 (дифференциальное давление)
1/2 DP
=
1
бар
Настройка с дополнительным расширительным сосудом
Настройка со стандартным расширительным сосудом
DP
SP
H
4
t
6
3,9
6
P1
OFF
4
P2
ON
P1
ON
P1
ON
P1 e P2
OFF
DP
SP
H
4
t
6
3
6
P1
OFF
4
P2
ON
P1
ON
P1
ON
P1 e P2
OFF
DP ½
