ΕΛΛΗΝΙΚΑ
166

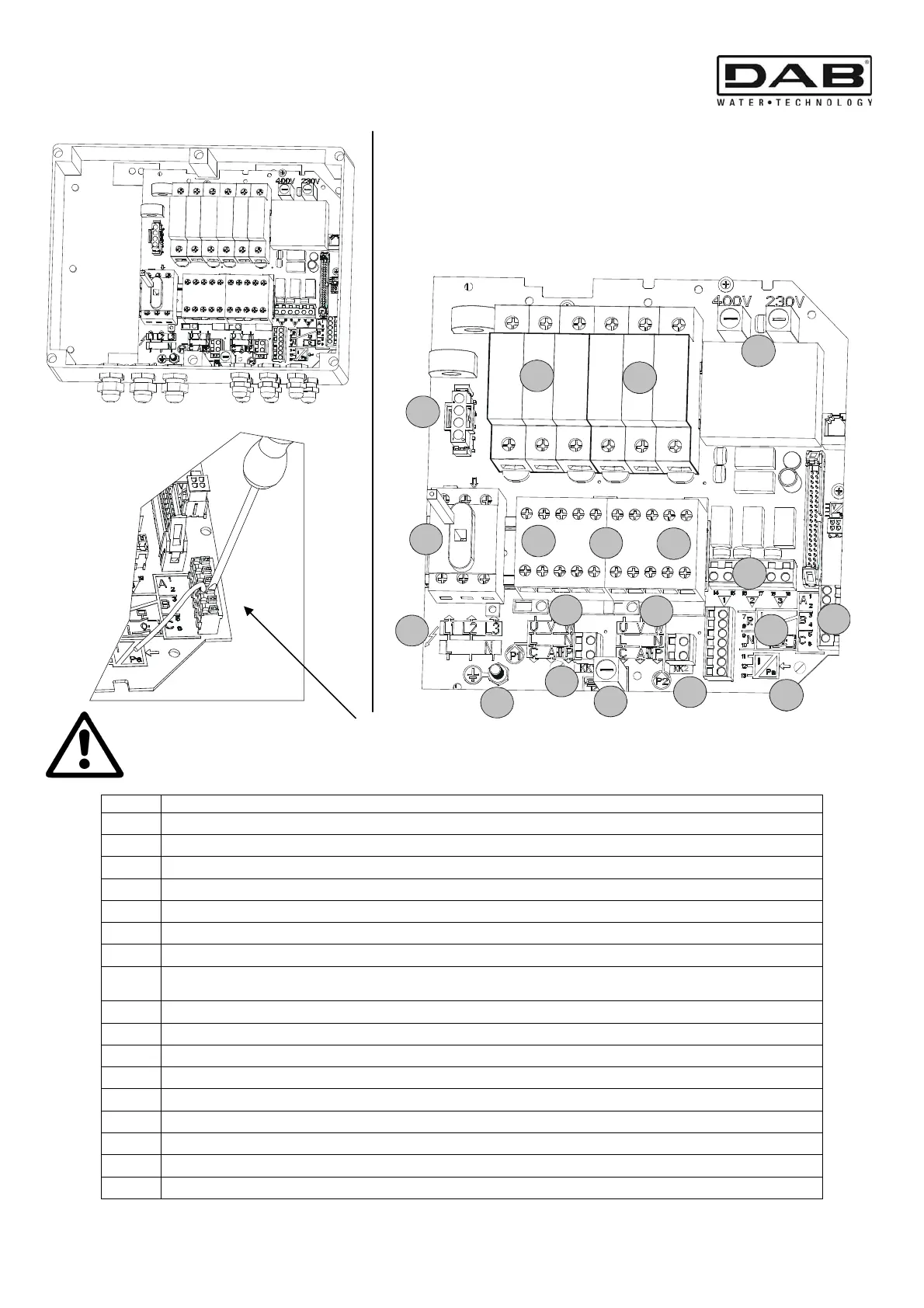

8. ΑΝΑΦΟΡΑ ΣΤΟ ΣΧΕ∆ΙΑΓΡΑΜΜΑ ΣΥΝ∆ΕΣΗΣ
Προκειμένου να επιτύχετε το πέρασμα του καλωδίου στους ακροδέκτες με ελατήριο,
πατήστε το κουμπί με ένα κατσαβίδι. Βεβαιωθείτε πως έχει περάσει τελείως το καλώδιο,
αφού ελευθερώσετε το κουμπί!
Λεπτ.
ειτου
ία
1 QS1 – μαχαιρωτός διακόπτης γραμμής τροφοδοσίας
2 Συνδέσεις γραμμής τροφοδοσίας
3 Σύνδεση γείωσης
4 Επαφείς χειρισμού Αντλίας P1 και P2
5 Σύνδεση αντλίας P1
6 Σύνδεση αντλίας P2
7 K-K – Είσοδος προστασίας θερμικού για τον κινητήρα
8
FU3
Ασφάλεια προστασίας του μετασχηματιστή από λανθασμένη σύνδεση των
καλωδίων του κιν
τ
α
9 A-B-C – Ακροδέκτες σύνδεσης ψηφιακών εισόδων ελέγχου στάθμης ή πίεσης
10 R-N – Ακροδέκτες σύνδεσης ψηφιακών εισόδων συναγερμών
11 H1 – Ακροδέκτης σύνδεσης αναλογικής εισόδου αισθητήρα πίεσης
12 Q1-Q2-Q3 – Ακροδέκτες σύνδεσης συναγερμών
13 FU1-FU2 – Ασφάλειες προστασίας του μετασχηματιστή από βραχυκυκλώματα
14 FU5 – Ασφάλεια προστασίας αντλίας P2
15 FU4 – Ασφάλεια προστασίας αντλίας P1
16 Ακροδέκτης για τροφοδοσία πλακέτας EXP (προαιρετική)
17 13-14 – Ακροδέκτες σύνδεσης για σήμανση τροφοδοτούμενων αντλιών (P1 και P2)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
7
