ΕΛΛΗΝΙΚΑ
170

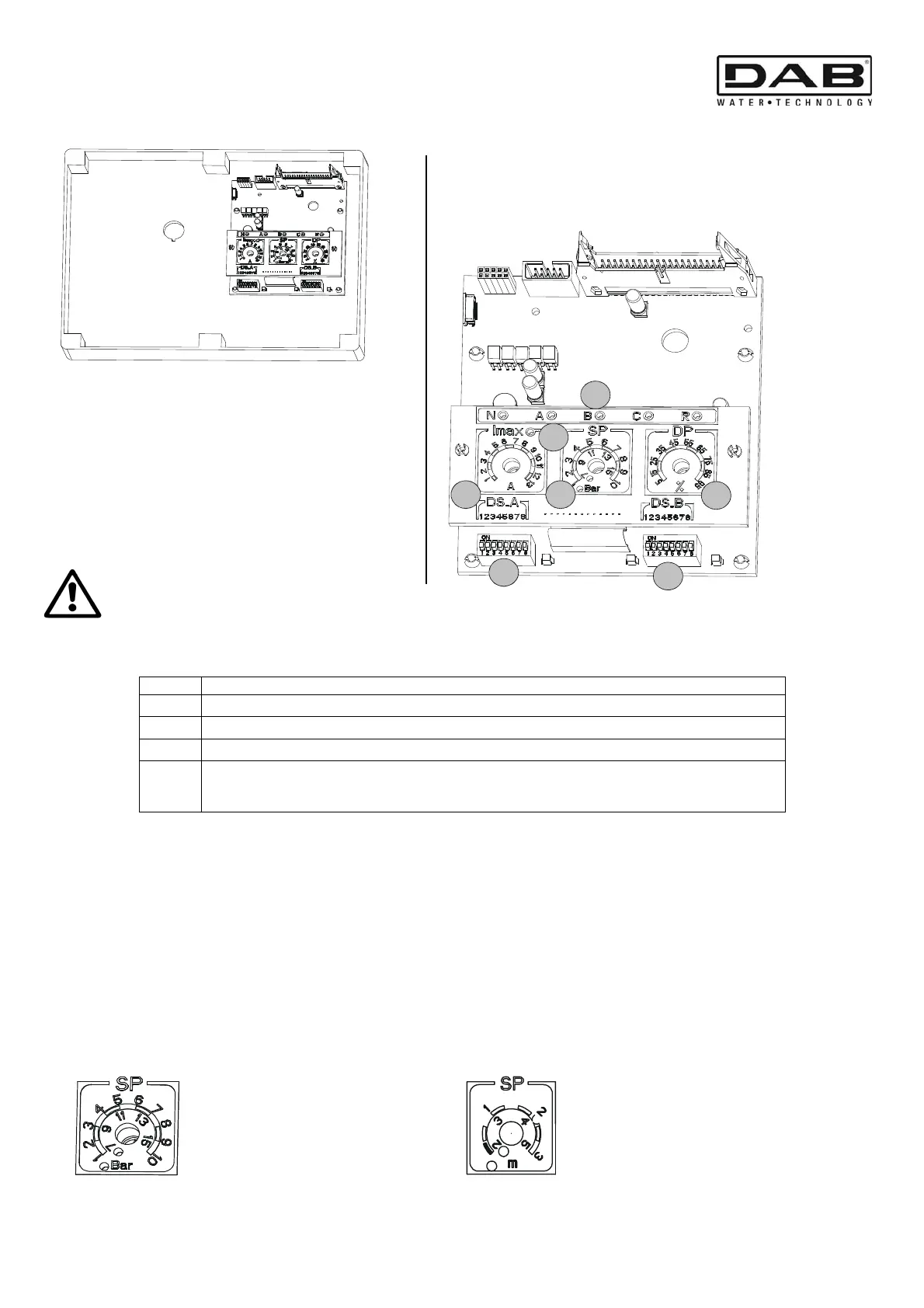

10. ΕΣΩΤΕΡΙΚΟ ΤΑΜΠΛΟ ΕΛΕΓΧΟΥ ΤΟΥ ΠΙΝΑΚΑ
Πριν προχωρήσετε στη ρύθμιση, διακόψτε την τάση του δικτύου μέσω του διακόπτη QS1.
Για την πρόσβαση στο εσωτερικό ταμπλό, ξεβιδώστε τις βίδες, αναποδογυρίστε το καπάκι του ηλεκτρικού πίνακα
προς τα κάτω και ενεργήστε στα χειριστήρια.
Λεπτ.
ειτου
ία
1 Φωτεινές ενδείξεις για την ενεργοποίηση των ψηφιακών εισόδων (N-A-B-C-R)
2 Τρίμερ ρύθμισης της εγκατάστασης (Imax – SP – DP).
3 Μικροδιακόπτης (Dip-Switch) επιλογής λειτουργιών (DS_A – DS_B).
4
Λαμπάκι (Led) σήμανσης υπερεύματος βαθμονομημένο στα στοιχεία της
πινακίδας του κινητήρα.
Για τ
σωστ
αθ
ονό
σ
, το Led π
έπει να είναι σ
στό.
10.1 Τρίμερ ρύθμισης της εγκατάστασης (Imax – SP – DP)
T1 – Τρίμερ (Imax)
Τρίμερ βαθμονόμησης του μέγιστου ρεύματος για τις δύο ηλεκτροκίνητες αντλίες P1 και P2 (0.25A –13A).
Βαθμονομήστε το τρίμερ στην τιμή της πινακίδας του κινητήρα (το κίτρινο λαμπάκι πρέπει να είναι σβηστό).
T2 – Τρίμερ (SP – Set Point εγκατάστασης) / Τρίμερ 3 (DP – ∆ιαφορικό στάθμης πίεσης)
Τρίμερ βαθμονόμησης των πιέσεων και της στάθμης της εγκατάστασης.
Το τρίμερ SP (ρυθμίζεται από τον DS_B5) έχει διπλή κλίμακα ρύθμισης σε bar: από 1 μέχρι 10 bar ή από 7
μέχρι 15 bar που αντιστοιχεί στο αναμμένο λαμπάκι, σε περίπτωση χρήσης ενός αισθητήρα πίεσης στα
συγκροτήματα υπερσυμπίεσης. Η κλίμακα αυτή μπορεί να εκφράζεται και σε μέτρα (προαιρετική έκδοση,
χρησιμοποιώντας την πινακίδα που υπάρχει στα παρελκόμενα): από 1 μέχρι 3 μέτρα ή από 2 μέ
χ
ρι 5 μέτρα,
που αντιστοιχεί στο αναμμένο λαμπάκι, σε περίπτωση χρήσης ενός αναλογικού αισθητήρα στάθμης στα
συγκροτήματα πλήρωσης και εκκένωσης.
- Η ρύθμιση του DP εκφράζεται σε ποσοστό ως προς την τιμή που καθορίστηκε στο SP.
Στάνταρτ ρύθμιση σε bar
Προαιρετική ρύθμιση σε μέτρα
(πινακίδα στα παρελκόμενα)
1
2
3
3
2
2
4
