DAB E-BOX 2G M User Manual

ΕΛΛΗΝΙΚΑ
172

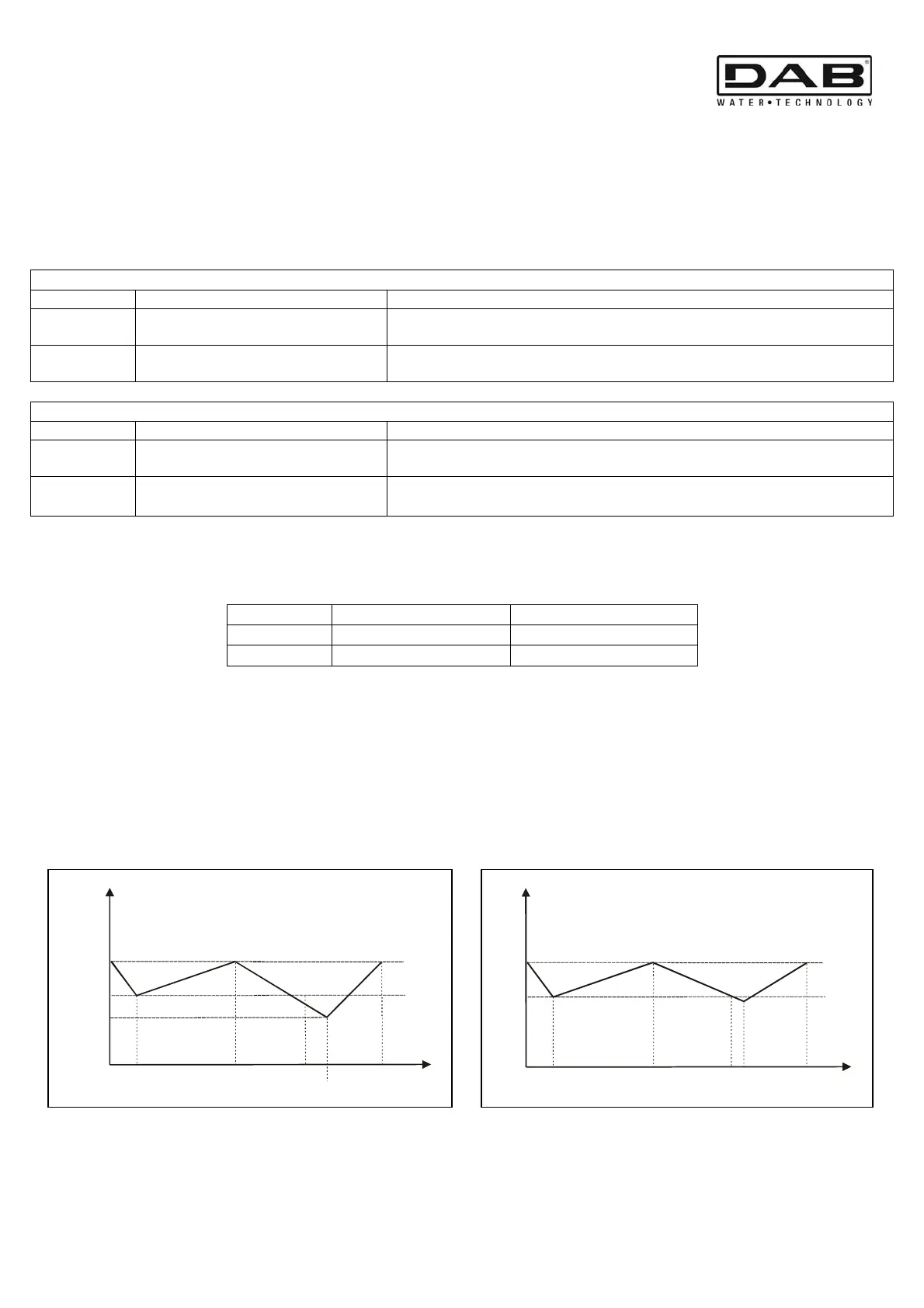

11. ΛΕΙΤΟΥΡΓΊΑ ΥΠΕΡΣΥΜΠΙΕΣΗΣ
11.1 Λειτουργία με αισθητήρα
Η λειτουργία με αισθητήρα δίνει τη δυνατότητα 2 τύπων ρύθμισης:
 Ρύθμιση με Στάνταρτ δοχείο διαστολής = 19 λίτρα για κάθε αντλία (DS_A1=ON).
 Ρύθμιση με Επιπρόσθετο δοχείο διαστολής = παραπάνω από 100 λίτρα (DS_A1=OFF).
Η ρύθμιση επιτυγχάνεται ενεργώντας στα τρίμερ SP (Πίεση εγκατάστασης) και DP (διαφορική πίεση).
Ρύθμιση με Στάνταρτ δοχείο διαστολής
∆ιαδοχή Αντλία P1 Αντλία P2
ΕΚΚΙΝΗΣΗ Πίεση εγκατάστασης = < SP
Αντλία P1 = ενεργοποιημένη.
Αντλία P2 = ενεργοποιείται με την πίεση εγκατάστασης = < SP – ½ DP
ΣΤΑΣΗ Πίεση εγκατάστασης > = SP+DP
Αντλία P1 = σταματημένη
Αντλία P2 = ενεργοποιείται με την πίεση εγκατάστασης > = SP+DP.
Ρύθμιση με Επιπρόσθετο δοχείο διαστολής
∆ιαδοχή Αντλία P1 Αντλία P2
ΕΚΚΙΝΗΣΗ Πίεση εγκατάστασης = < SP
Αντλία P1 = ενεργοποιημένη
Αντλία P2 = ενεργοποιείται με την πίεση εγκατάστασης = < SP – 2%
ΣΤΑΣΗ Πίεση εγκατάστασης > = SP+DP
Αντλία P1 = σταματημένη.
Αντλία P2 = ενεργοποιείται με την πίεση εγκατάστασης > = SP+DP
11.2 Λειτουργία με πρεσοστάτες
Οι πρεσοστάτες των αντλιών P1 και P2 πρέπει να συνδεθούν στους αντίστοιχους ακροδέκτες B και C.
∆ιαδοχή Αντλία P1
Αντλία P2
ΕΚΚΙΝΗΣΗ Πιεζοστάτης B = ON
Πιεζοστάτης C = ON
ΣΤΑΣΗ Πιεζοστάτης B = OFF
Πιεζοστάτης C = OFF
ΣΗΜΑΝΤΙΚΟ: Οι ενδείξεις αντλία P1 και P2 και οι λεπτομέρειες B και C είναι ενδεικτικές.
ΣΗΜΑΝΤΙΚΟ: Οι ενδείξεις αντλία P1 και P2 είναι ενδεικτικές.
Παράδειγμα Ρύθμισης με Στάνταρτ δοχείο διαστολής και Ρύθμισης με Επιπρόσθετο δοχείο διαστολής
SP= 4 bar (πίεση εκκίνησης P1)
DP= 50% της τιμής SP =1/2 (διαφορική πίεση)
1/2 DP = 1 bar
Ρύθμιση με Επιπρόσθετο δοχείο διαστολής Ρύθμιση με Στάνταρτ δοχείο διαστολής
DP
SP
H
4
t
6
3,9
6
P1
OFF
4
P2
ON
P1
ON
P1
ON
P1 e P2
OFF
DP
SP
H
4
t
6
3
6
P1
OFF
4
P2
ON
P1
ON
P1
ON
P1 e P2
OF
F
DP ½
