FRANÇAIS
19

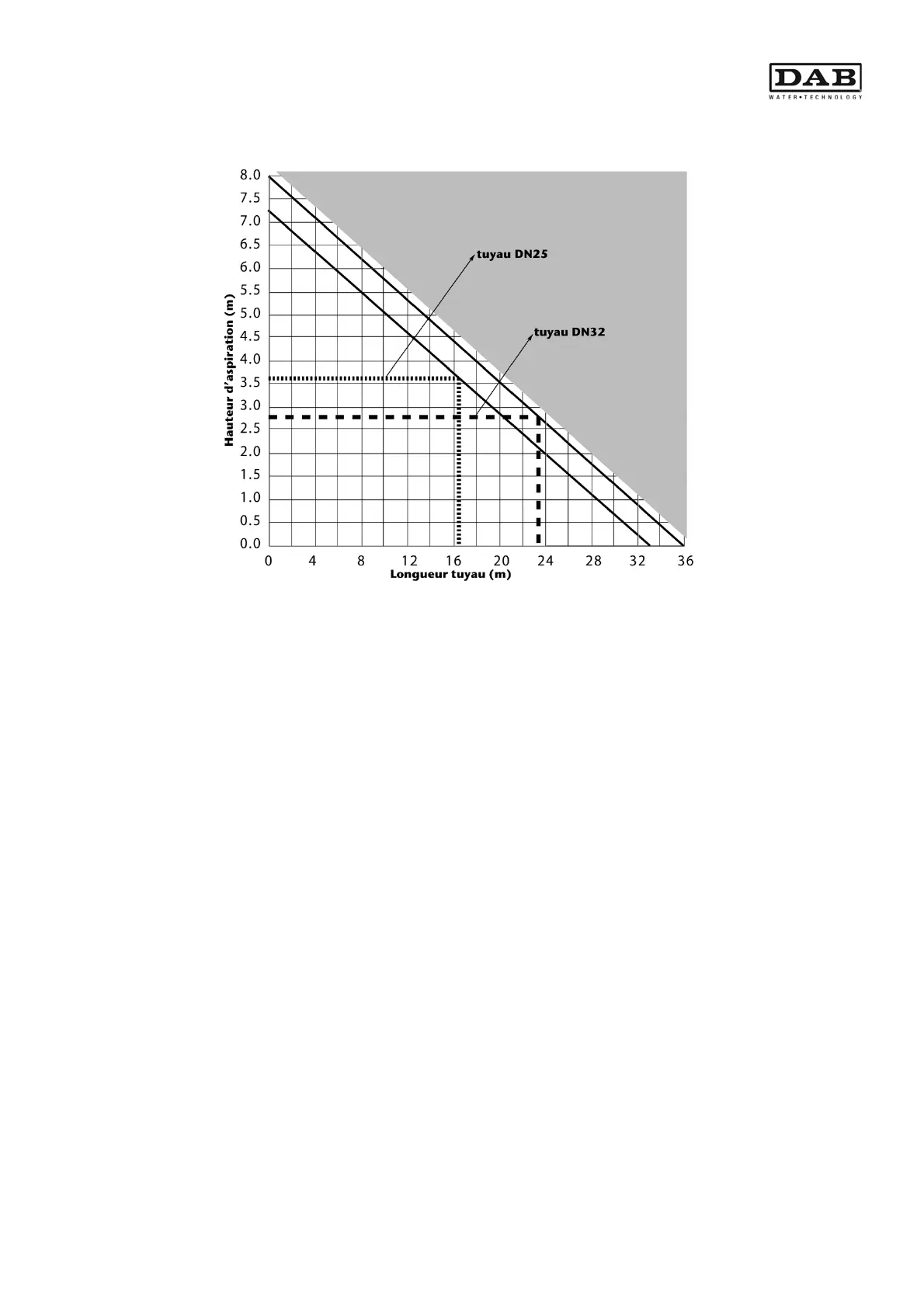

Tableau 1
Correspondance entre longueur et hauteur du tuyau d’aspiration
Procéder comme suit:
1. Raccorder le tuyau d’aspiration au raccord indiqué sur la figure 01 point 3.
ATTENTION
En utilisant le tuyau flexible fourni, le tuyau d’aspiration peut être tourné sur un arc de 180°.
Utiliser le tableau 1 pour calculer la longueur maximum du tuyau d’aspiration.
4.5 Raccordement du tuyau de refoulement
Procéder comme suit :
1. Raccorder le tuyau de refoulement à travers le flexible fourni au raccord d’ 1” indiqué dans la
figure 01 point 2.
2. Fixer le tuyau avec un collier de serrage correctement fixé au mur.
ATTENTION
Il est conseillé d’installer une vanne d’isolement avant la vanne à flotteur pour pouvoir fermer
l’alimentation en eau de ville en cas de rupture ou de panne et d’effectuer la maintenance dans des
conditions de sécurité.
4.6 Installation régulateur de niveau
Le régulateur de niveau doit être installé à l’intérieur de la citerne collectrice de l’eau de pluie.
Procéder comme suit:
1. Positionner le flotteur comme l’indique la figure 04.
2. La position conseillée pour le contrepoids est d’au moins 20 cm au-dessus du flotteur.
