4. Installation
ACHTUNG
Ist das System in einem Innenraum installiert, muss in diesem ein ausreichend großer Abflussschacht
vorgesehen werden, welcher bei eventuellen Brüchen des Systems als Dränung fungiert. Diese
Dränage muss entsprechend der vom Wassernetz gelieferten Wassermenge dimensioniert sein.
4.1 Wandmontage
Vor der Installation ist zu prüfen, dass die Kanalisation mindestens 1-2 Meter niedriger als der
Installationspunkt der Einheit ACTIVE SWITCH ist (gewöhnlich wird die Straßendecke
berücksichtigt).
Der Raum muss einen mit der Kanalisation verbundenen Abfluss haben.
Trockener und vor Regen geschützter Raum.
Ebene Wand, in horizontaler Stellung.
Mindestabstand von der Decke 50 cm
Wie hier folgend angegeben vorgehen:
1. Den Befestigungsbügel an die Wand lehnen und seine Waagerechte mit einer Wasserwaage
überprüfen; die Positionen der Bohrungen aufzeichnen.
2. Mit einem Bohrer D 10 lochen.
3. Den Bügel an der Wand befestigen und seine Waagerechte überprüfen.
4. Prüfen, dass Bügel und Wand fest miteinander vereint sind.
5. Die Einheit ACTIVE SWITCH wie in der Abbildung gezeigt anbringen.
6. Die Sicherheitsschrauben befestigen - siehe Abb. 02 und 02A.
7. Die 4 mitgelieferten Schwingungsdämpfer zwischen Bügel und Wand (2 Schwingungsdämpfer)
und zwischen Tank und Wand (2 Schwingungsdämpfer) einlegen, um die Übertragung von
Schwingungen auf die Wand zu vermindern.
ACHTUNG
Die Sicherheitsschrauben sind notwendig, um die Stabilität des Systems und den
Personenschutz zu gewährleisten.

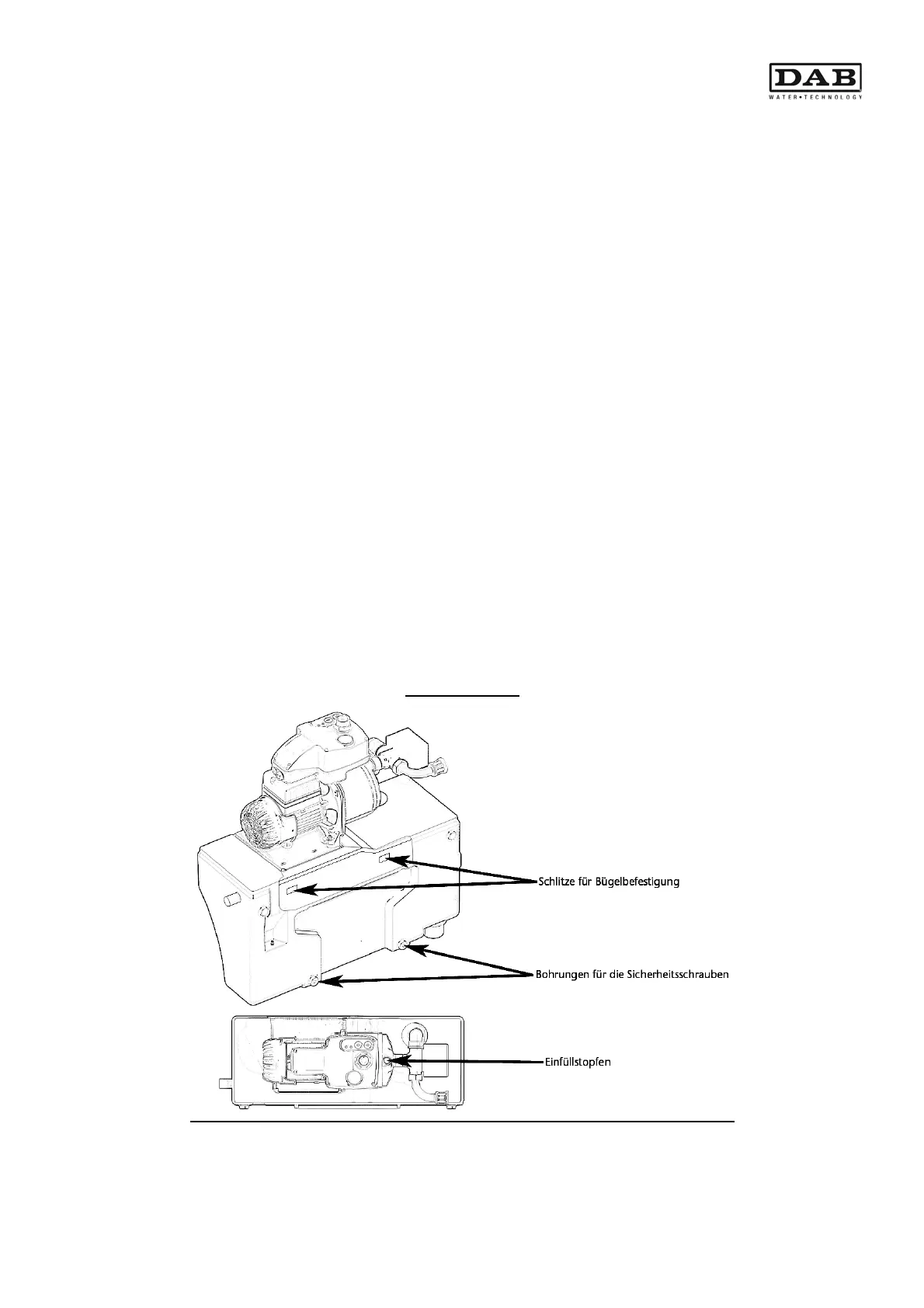

Abbildung 02A
4.2 Verbindung mit dem Überlauf
Wie hier folgend angegeben vorgehen:
1. Das Abflussrohr DN50 mit dem Überlaufrohr des Systems verbinden (siehe Abb. 01 Punkt 06).
2. Prüfen, dass die Neigung des Abflussrohrs den normalen Abfluss gewährleistet.
