DAD DSX 26 - Page 8

8
I
GB
DSX26
1.3 Elementi di comando e collegamenti 1.3 Operating elements and connections
1. LED BARGRAPHS DI INGRESSO: i bargraphs a
LED di ingresso rispondono ad ingressi da -38dB e
segnalano il clipping digitale.
Indicano il seguenti livelli di ingresso: -38dB, -16dB,
-12dB, -6dB, -3dB, +3dB, +10dB (CLIP).
Inoltre, le luci CLIP funzionano da indicatori del
clipping analogico in ingresso oltre a rilevare la
presenza del clipping nel percorso del segnale
digitale. Se entrambi i LED CLIP A & B lampeggiano
a dierenza del LED situato proprio sotto al CLIP,
signica che il DSP sta limitando il segnale mentre
non c’è clipping nel circuito degli ingressi analogici.
In molti casi ciò è dovuto da un eccessivo guadagno
digitale o da EQ in una o più uscite.
2. LED BARGRAPHS DI USCITA: i LED bargraphs
indicano i seguenti livelli di uscita: -38dB (Level),
-20dB, -12dB, -6dB, -3dB, 0dB (Limit), +6dB (CLIP)
e rappresentano il livello di segnale relativo alla
soglia del limitatore.
+10
level
+3
-3
-6
-12
-16dB
clip
level
limit
-3
-6
-12
-20dB
clip
level
limit
-3
-6
-12
-20dB
clip
level
limit
-3
-6
-12
-20dB
clip
level
limit
-3
-6
-12
-20dB
clip
level
limit
-3
-6
-12
-20dB
clip
level
limit
-3
-6
-12
-20dB
I
0

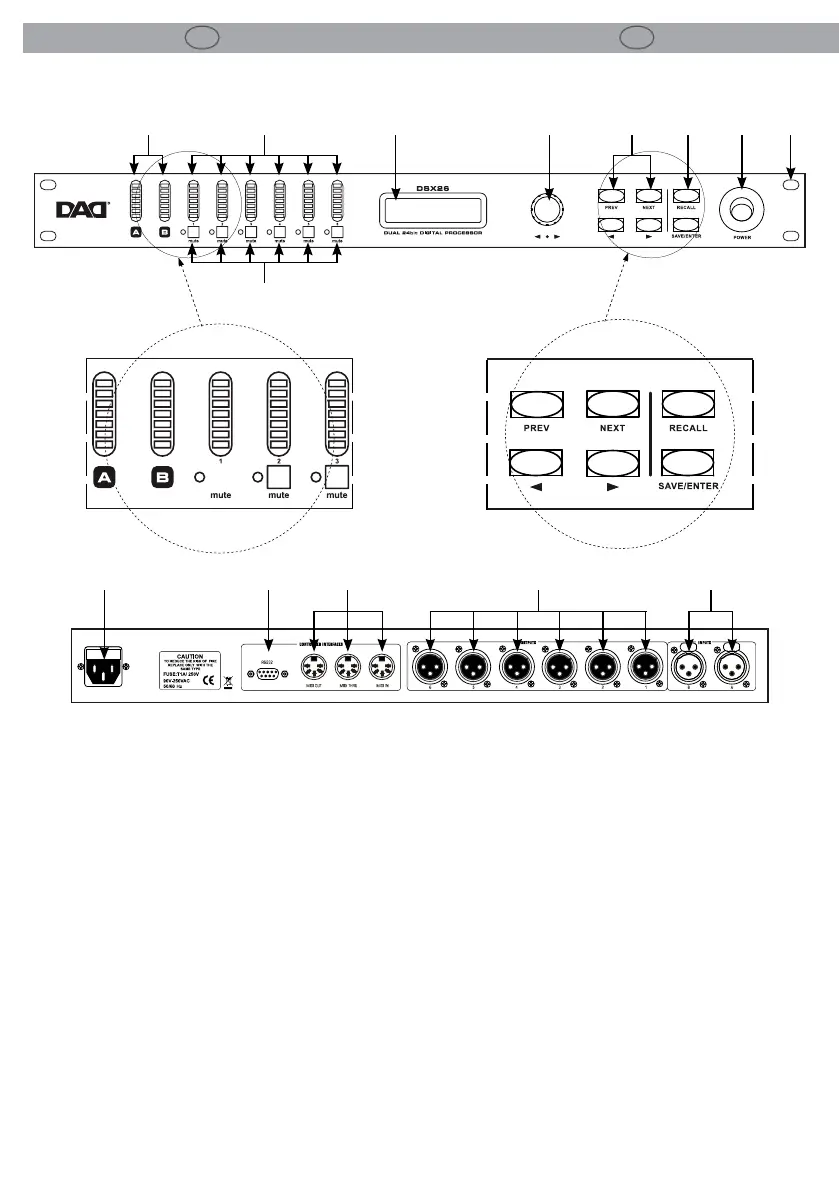

PANNELLO FRONTALE FRONT PANEL
1 2 3 4 5
6 7
9
8
1. LED INPUT BAROGRAPHS: the Input barographs
respond to -38dB input and also indicate digital
clipping.
These show the input level: -38dB, -16dB, -12dB,
-6dB, -3dB, +10dB (CLIP).
In addition, the CLIP lights function both as analog
input clip indicators and to show if there is clipping
in the digital signal path. If both A & B CLIP LEDs
ash but the LED directly below the CLIP does not,
this would indicate that the DSP is clipping and not
the analog input circuitry.
This situation would most likely be caused by
excessive digital gain or EQ in one or more Outputs.
2. LED OUTPUT BAROGRAPHS: the Output baro-
graphs represent signal level relative to limiter
threshold. These show the output level: -38dB
(Level), -20dB, -12dB, -6dB, -3dB, 0dB (Limit), +6dB
(CLIP).
PANNELLO POSTERIORE REAR PANEL
10 11 12 13 14
+10
level
+3
-3
-6
-12
-16dB
clip
level
limit
-3
-6
-12
-20dB
clip
level
limit
-3
-6
-12
-20dB
