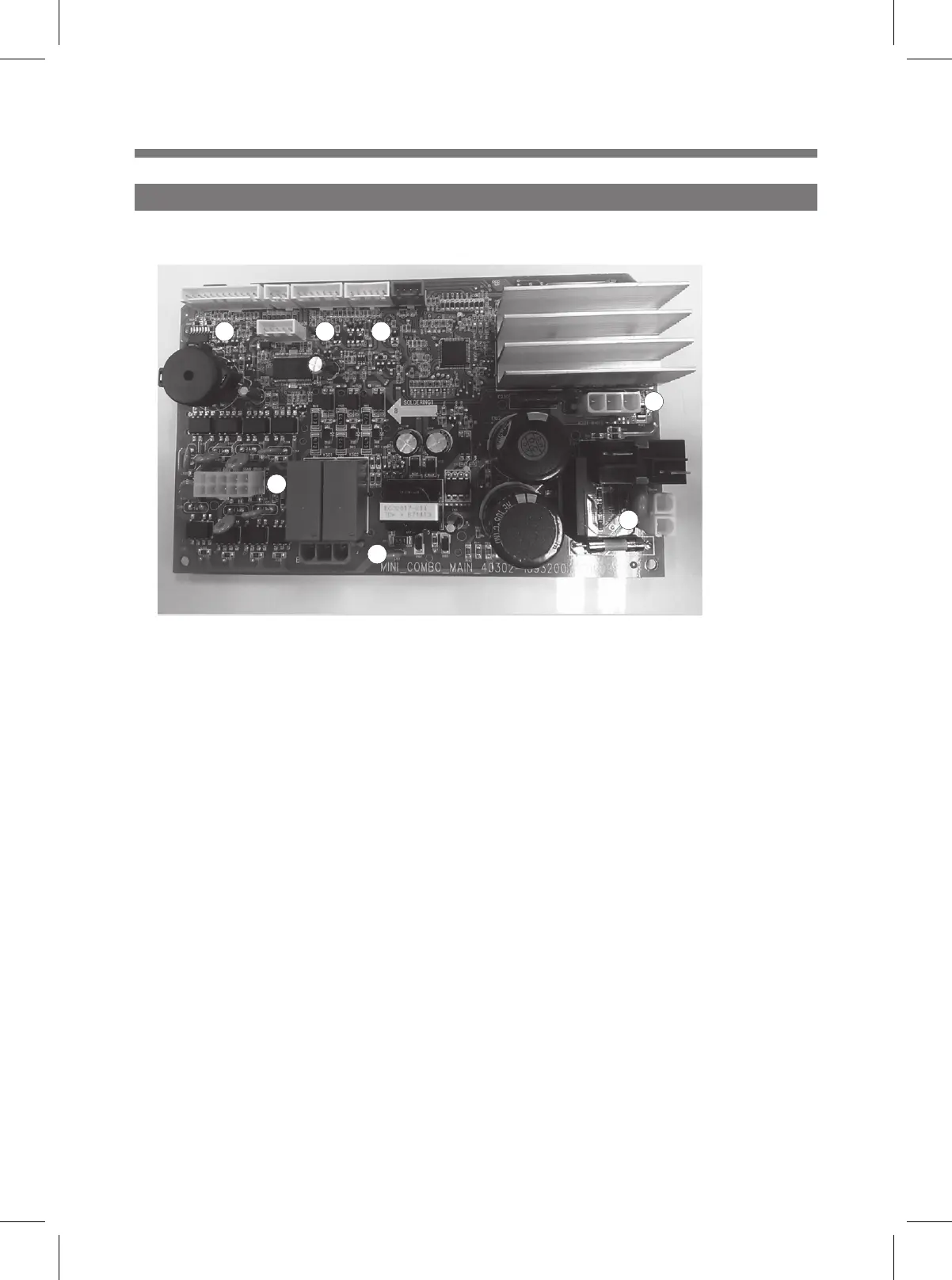

6. PCB PIN
MINI 2.0
① N301(WHITE 10PIN)
1 : OPTION
2 : COLD V/V
3 : SOFT V/V
4 : DRAIN PUMP
5 : DRAIN CHECK
6 : LOCK CHECK
7 : DETERGENT PUMP
8 : RINSE PUMP
9 : DRY V/V
10 : DOOR LOCK
② N303(BLUE 3PIN)
1 : DRY_HEATER_RELAY
2 : WASH_HEATER_RELAY
3 : AC1(LIVE)
③ N201(WHITE 3PIN)
1 : W
2 : V
3 : U
④ N101(WHITE 2PIN)
1 : 無
2 : AC1(LIVE)
⑤ N501(WHITE 7 PIN)
1 : RESET
2 : RX_FROM_FRONT
3 : TX_TO_FRONT
4 : POWER KEY
5 : 5V
6 : GND
7 : 15V
⑥ N502(WHITE 6PIN)
1 : GND
2 : GND
3 : 5V
4 : RX_FROM_WIFI
5 : TX_TO_WIFI
6 : RESET
⑦ N601(WHITE 12PIN)
1 : 5V_STANBY
2 : GND
3 : HALL_A
4 : HALL_B
5 : 5V
6 : WASH_TEMP
7 : DRY_TEMP
8 : GND
9 : L/S OUT
10 : L/S IIN
11 : RINSE_SENSING
12 : DETERGENT_SENSING
