1. OSTRZEŻENIA
1. Przed rozpoczęciem użytkowania należy zamontować wszystkie części, jak to zostało pokazane na
rysunku montażowym i stabilnie dokręcić w celu uniknięcia nieszczelności;
2. Napełnić pojemnik przefiltrowaną wodą i w celu uniknięcia zatkania upewnić się, że do napełnienia
pojemnika nigdy nie jest używana brudna woda;
3. Podczas opryskiwania należy unikać stosowania nadmiernego ciśnienia w celu uniknięcia uszko-
dzenia metalowych części. Ciśnienie robocze powinno wynosić od 0,2 do 0,3 Mpa;
4. Jeśli urządzenie przez dłuższy czas nie będzie używane, należy przepłukać je czystą lub mydlaną
wodą, a następnie odstawić w suchym, dobrze wentylowanym miejscu;
5. Należy regularnie smarować skórzany kołnierz uszczelniający;
6. W przypadku zatkania się głociwy opryskiwacza w celu uniknięcia uszkodzeń nigdy nie używać
ostrych narzędzi do wyczyszczenia głowicy;
Urządzenie filtracyjne powinno być regularnie czyszczone.
2. ELEMENTY PRODUKTU I CECHY PRODUKTU
Produkt posiada następujące zalety i funkcje:
(A) Unikalna konstrukcja, nowatorskie wykonanie zbiornika powietrza kładzie nacisk na wytrzy-
małość, szybki wzrost ciśnienia i wysoką wydajność;
(B) Zbiornik powietrza o dużej objętości (powyżej 0,85 litra) zapewnia długi czas opryskiwania;
(C) Produkt zapewnia szybki wzrost ciśnienia (walec trzyktornie większ od standardowego walca);
(D) Produkt charakteryzuje się wysoką odpornością na korozję, ponieważ jego wewnętrzna część
została wykonana z wysokiej jakości tworzyw sztucznych;
(E) Łatwe i wygodne przechowywanie i przenoszenie, możliwość przymocowania rurki opryskiwacza
i dźwigni pompującej;
(G) Łatwa konserwacja i naprawa, części opryskiwacza są identyczne do części używanych w stan-
dardowych modelach;
(H) Estetyczny i wysokiej jakości wygląd. Powyższe zalety i funkcje zmieniają oryginalny przestarzały
styl i sprawiają, że opryskiwacz jest o wiele bardziej racjonalny i przydatny. Produkt spełnia zatem
wymagania stawiane zaawansowanym międzynarodowym urządzeniom ochrony roślin. Jako
zamiennik i bardziej zaawansowana wersja modelu Daewoo 16 jest szeroko stosowany nie tylko do
zapobiegania i zwalczania chorób roślin oraz do zwalczania szkodników roślin, bawełny, warzyw i
drzew owocowych, ale także do zwalczania szkodników i dezynfekcji pomieszczeń, miejsc publiczn-
ych i zakładów drobiarskich.
Nasza firma stosuje kontrolę jakości i posiada pełen zakres narzędzi badaniowych. Ściśle przestrze-
ga umowy i realizuje politykę „trzech zakresów odpowiedzialności”. Serdecznie zalecamy naszym
użytkownikom wybór naszych produktów i przekazanie nam cennych opinii i informacji zwrotnych.

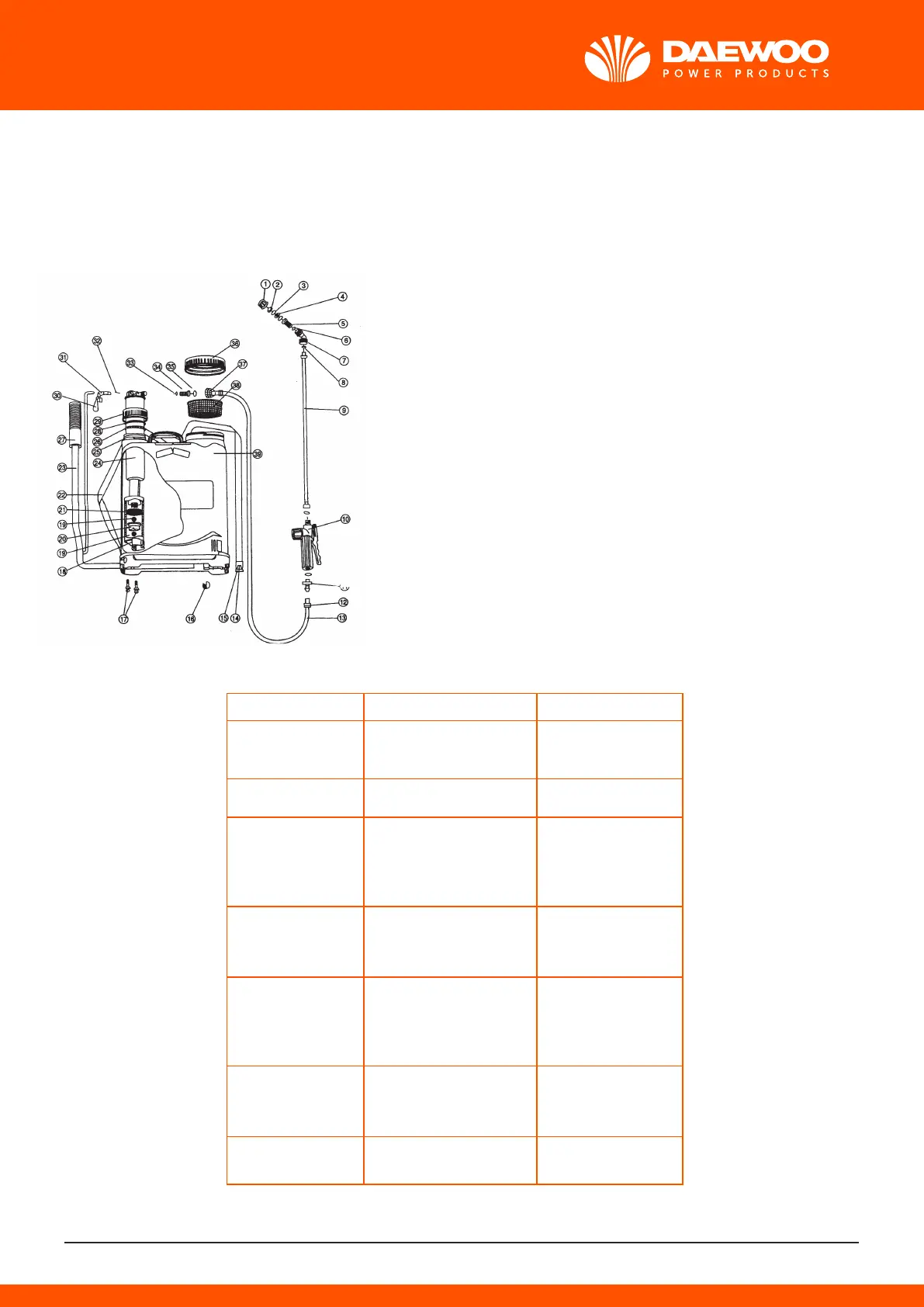

3. LISTA CZĘŚCI
• Części 5 i 6, części 33 i 34 oraz część 38 należą do jednostki filtrującej i mogą być używane w dwóch
miejscach.
• W razie potrzeby, zgodnie z prośbą użytkownika, istnieje możliwość przymocowania małego zbior-
nika powietrza po lewej stronie zbiornika, co dodatkowo zwiększa objętość zbiornika powietrza w
celu wydłużenia czasu opryskiwania i zwiększenia ciśnienia. W takich przypadkach na końcu
numeru modelu zostanie dodane litera „Q”.
• W przypadku wymiany niektórych części nie udzielamy porad. Dziękujemy za zrozumienie.
4. USUWANIE USTEREK
1. Głowica opryskiwacza - 1 szt.
2. Okrągła płyta głowicy - 1 szt.
3. Podkładka 12x6 – 2 szt.
4. Płytka obracają ca płyn - 1 szt.
5. Mały ltr - 2 szt.
6. Pierścień uszczelniający 14x13 – 1 szt.
7. Element łokciowy - 1 szt.
8. Podkładka 14x18 - 3 szt.
9. Rurka natryskowa - 1 szt.
10. Uchwyt przełącznika – 1 szt.
11. Śruba mocująca gumowej rurki – 1 szt.
12. Mocowanie gumowej rurki - 2 szt.
13. Gumowa rurka - 1 szt.
14. Nakładka ramienia tylnego - 2 szt.
15. Klamra ramienia tylnego – 2 szt.
16. Mocowanie dźwigni pompującej - 1 szt.
17. Śruba M8 - 2 szt.
18. Walec - 1 szt.
19. Szklana kulka - 2 szt.
20. Korek zaworu - 1 szt.
21. Skórzany pierścień uszczelniający - 1 szt.
22. Ramienie tylne – 2 szt.
23. Dźwignia pompująca - 1 szt.
24. Zbiornik powietrza - 1 szt.
25. Szyjka - 1 szt.
26. Zatyczka - 1 szt.
27. Uchwyt – 1 szt.
28. Pierścień gumowy - 1 szt.
29. Zatyczka gumowa - 1 szt.
30. Uchwyt do zawieszenia dźwigni pompującej – 1 szt.
31. Pierścień zaciskowy ramienia opryskiwacza - 1 szt.
32. Trzpień przełączający 2,5x20 – 2 szt.
33. Pierścień uszczelniający 14x13 – 1 szt.
34. Mały ltr - 1 szt.
35. Podkładka 12x16 – 1 szt.
36. Korek zaworu - 1 szt.
37. Za ślepka gumowej rurki - 1 szt.
38. Płyta ltracyjna - 1 szt.
39. Pojemnik - 1 szt.
Problem Możliwa przyczyna Rozwiązanie
Nieszczelność
1.
Płyta uszczelniająca nie jest
zainstalowana
2.
Płyta uszczelniająca jest uszkodzona
3.
Niewystarczające dokręcenie
Wymienić lub dokręcić płytę
uszczelniającą
Woda kapie z walca 1. Zużyty skórzany kołnierz
uszczelniający (zbyt duża szczelina)
Wymienić
Dźwignia pompująca z trudem
się porusza lub wydaje
piszczący dźwięk podczas
ruchu
1.
Tarcie suche między skórzanym
kołnierzem uszczelniającym i walcem
2.
Skórzany kołnierz uszczelniający jest
zbytnio rozciągnięty
1.
Nasmarować
2.
Wymienić skórzany kołnierz
uszczelniający
3.
Opłukać skórzany kołnierz
uszczelniający i pozostawić
do wyschnięcia przed
ponownym użyciem
Brak transferu płynów lub
ciśnienie nie jest
wystarczająco wysokie
1.
Szklana kulka się nie podnosi
2.
Szklana kulka spada
3.
Poważne zatkanie
Zdemontować urządzenie i
opłukać części, a następnie
zmontować maszynę zgodnie z
instrukcjami i schematem
montażu.
Powrót do górnej pozycji w
przypadku zatrzymania
pompowania
1.
Szklana kulka znajdująca się w
zbiorniku powietrza spada
2.
Na szklaną kulkę znajdującą się w
zbiorniku powietrza nałożyła się obca
substancja
3.
Korek zaworu jest uszkodzone i
zdeformowane
1.
Usunąć obcą substancję ze
szklanej kulki
2.
Używać przefiltrowanej wody
3.
Wymienić korek zaworu
Rozpylanie jest
niewystarczające
1.
Element łokciowy jest zablokowany
przez obcą substancję
2.
Okrągła dysza opryskiwacza i płytka
obracająca płyn są uszkodzone
1.
Rozmontować i usunąć obce
ciała
2.
Wymienić okrągłą dyszę
opryskiwacza i płytkę
obracającą płyn
Części metalowe są
zdeformowane
Zastosowanie zbyt dużego ciśnienia,
zbyt dużej siły
1. Wymienić części metalowe,
zwrócić uwagę na
odpowiednie ciśnienie
