D-EIMAC00804-14EU – 114/209

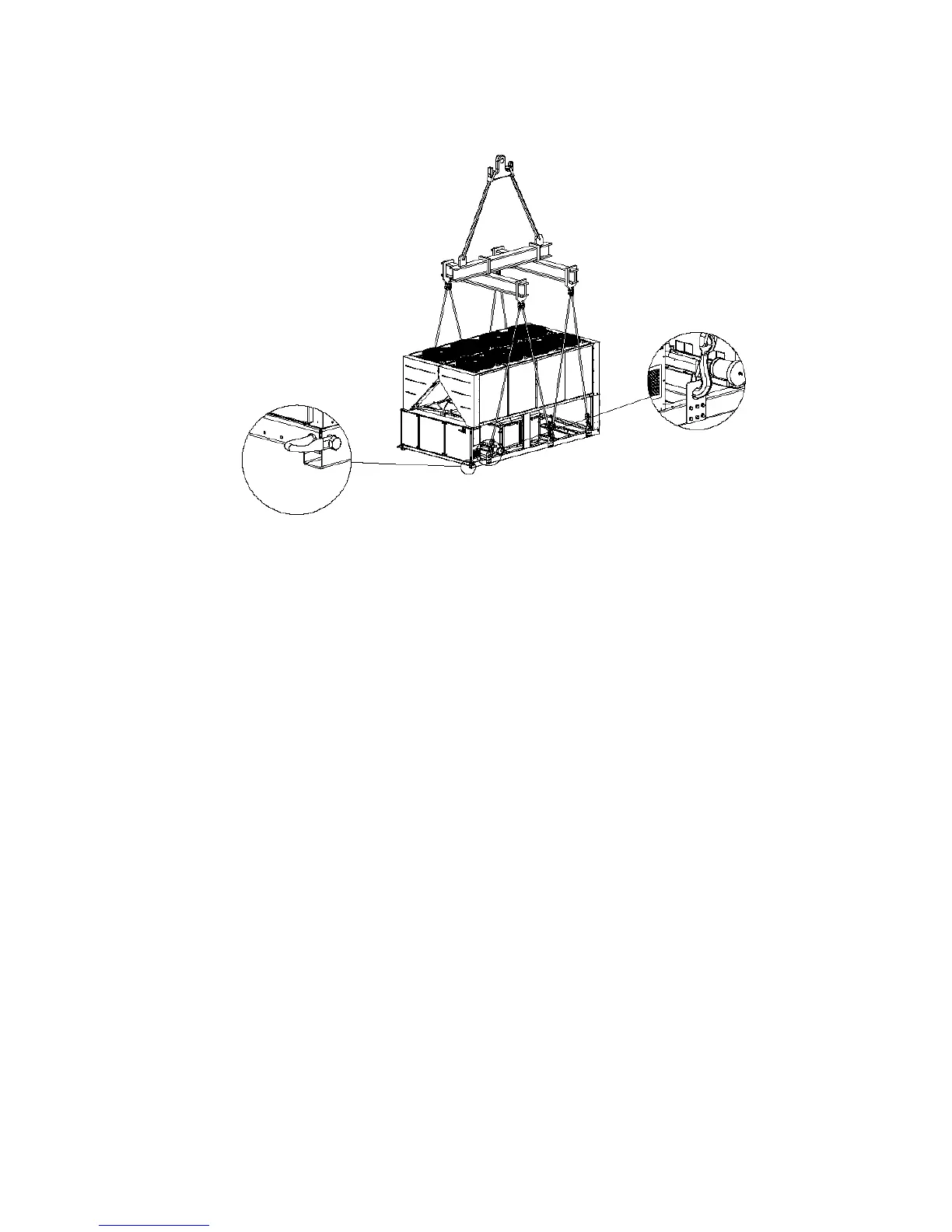

Modell med 10-12 vifter
(Tegningen viser kun modell med 8 vifter. For modell med 10-12 vifter er løftemåten den samme)
Hvis enheten installeres på bakken har man behov for et solid
betongunderlag på minst 250 mm og som har en større overflate
enn selve enheten. Underlaget må være i stand til å bære
enhetens vekt.
Hvis enheten installeres på steder som er lett tilgjengelige for
personer og dyr, råder man til å installere gitter som verner
kondensatoren og kompressorens seksjoner.
For å garantere best mulig effektivitet på installasjonsplassen, må
man følge forskriftene og instruksjonene som er oppført under:
− Unngå resirkulering av luftstrøm.
− Forsikre seg om at ingenting hindrer luftstrømmen.
− Sørg for et sterkt og solid underlag slik at også støy og
vibrasjoner reduseres.
− For å redusere muligheten for at kondensatorbatteri blir
tilsmusset, må ikke enheten installeres i miljø som er spesielt
støvete.
− Vannet i systemet må være veldig rent og alle spor etter olje
og rust må fjernes. Et mekanisk vannfilter må være installert
på enhetens innløpsrør.
Minste krav til avstand
Det er veldig viktig at man overholder minste avstander på alle
enheter. Kun på denne måten oppnår man en perfekt ventilasjon
for kondensatorbatteriene.
Når man avgjør hvor enheten skal plasseres, og for å garantere en
riktig luftstrømning, må man ta følgende vilkår i betraktning:
− unngå resirkulering av varm luft
− unngå utilstrekkelig lufttilførsel til den luftkjølte
kondensatoren.
Begge vilkår kan forårsake en økning av kondenseringstrykket.
Dette vil igjen føre til en redusert energieffektivitet og
kjølekapasitet.
Alle enhetens sider må være tilgjengelige for å utføre
vedlikeholdsinngrep etter installasjonen. Figur 4 viser minste krav
til plass.
Det vertikale luftutslippet må ikke tildekkes.
Hvis enheten er omringet av vegger eller andre hinder som er like
høye som enheten, må denne installeres i en avstand på minst (se
Figur 4C eller 4D). Hvis hindringen er høyere, må enheten
installeres i en avstand fra disse på minst (se Figur 4E eller 4F).
Hvis enheten installeres uten at man overholder anbefalte
minimums avstander fra vegger og/eller vertikale hindre, kan det
forekomme en blanding av resirkulering av varm luft og/eller
utilstrekkelig lufttilførsel til den luftkjølte kondensatoren. Dette kan
føre til redusert kapasitet og effektivitet.
Uansett vil mikroprosessoren gjøre det mulig for enheten å
tilpasse seg nye driftsvilkår og gi maksimal kapasitet under
tilgjengelig forhold, selv om avstanden er mindre enn anbefalt.
Dette gjelder ikke hvis driftsvilkårene svekker personlig sikkerhet
og enhetens funksjonsstabilitet.
Når man plasserer to eller flere enheter ved siden av hverandre,
råder man til å opprettholde en avstand på minst (se Figur 4G eller
4H) mellom kondensatorbatteriene.
Vennligst ta kontakt med produsentens representant for andre
løsninger.
Lydvern
Når lydnivået krever spesiell kontroll, må man være svært nøye
når enheten isoleres fra basen ved hjelp av egnede
vibrasjonshindrende elementer (levert som tilleggsutstyr). Det må
også installeres fleksible forbindelser på de hydrauliske
koblingene.
Vannrør
Rørene må ha et lavest mulig antall albustykker og minst mulig
vertikale retningsendringer. På denne måten reduseres
installasjonskostnadene betraktelig og systemets prestasjon
forbedres.
Vannsystemet må være utstyrt med:
1. Vibreringshindrende fester for å redusere overføringen av
vibrasjoner til strukturene.
2. Avstengingsventil
for å isolere enheten fra vannsystemet
under serviceinngrep.
3. Manuell eller automatisk luftventilasjon ved systemets høyeste
punkt; dreneringsanordning ved systemets laveste punkt.
4. Hverken evaporator eller anordning for varmegjenvinning må
være plassert ved enhetens høyeste punkt.
5. En egnet anordning som klarer å opprettholde det hydrauliske
systemet under trykk (ekspansjonsbeholder, osv.).
6. Målere for vanntemperatur og trykk som hjelper operatøren
under drift og service.
