Tarran sisällön kuvaus

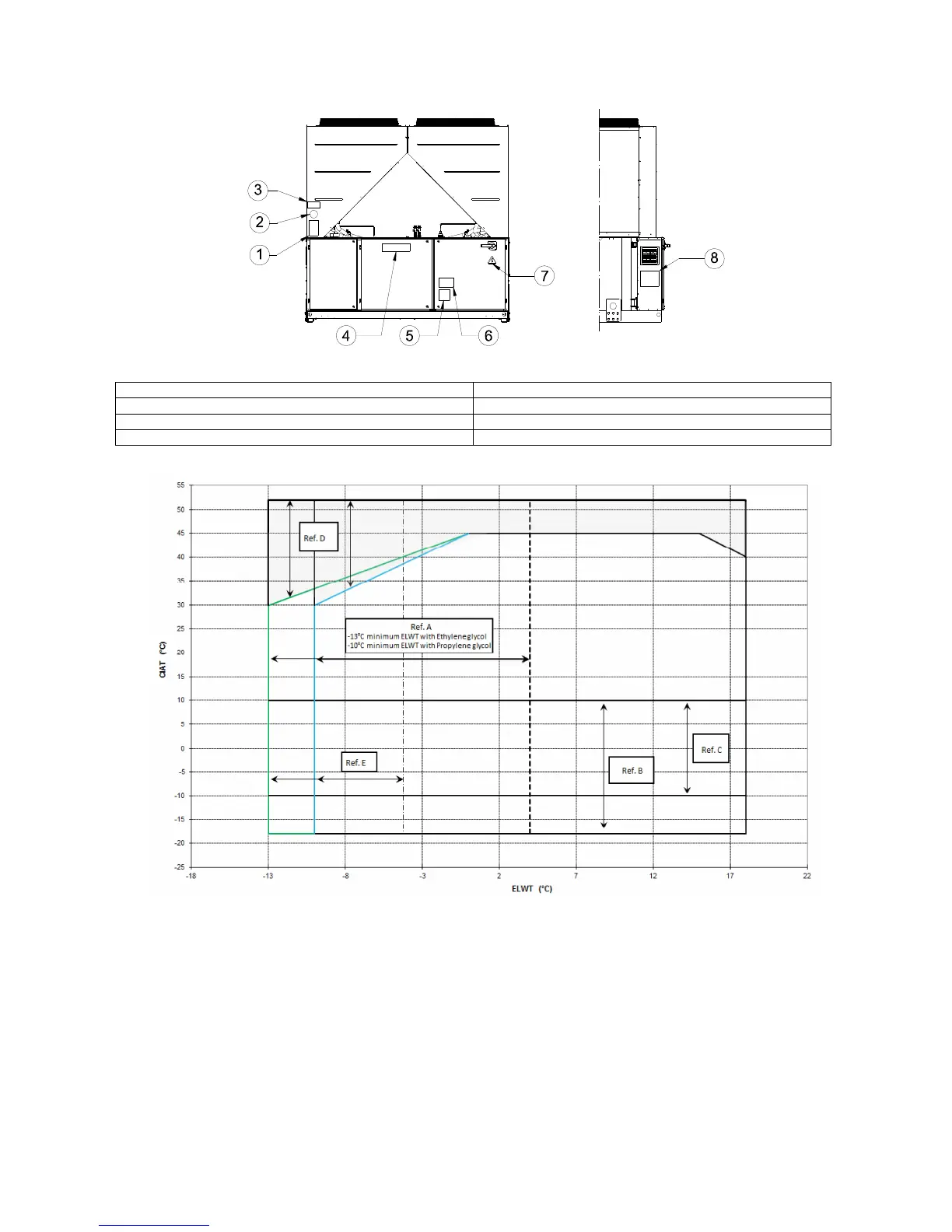

Kuva 2 - Käyttörajat
Huomautus
Edellä annetussa graafisessa esityksessä annetaan ohjeet liittyen toimintarajoihin. Viittaa jäähdyttimen CSS-valintaohjelmaan
(Chiller Selection Software) todellisia toimintarajoja varten jokaista kokoa kohden.
Selite
CIAT = Lauhduttimen ilman ottolämpötila (°C)
ELWT = Haihduttimesta poistuvan veden lämpötila (°C)
A = Käyttö glykolilla (alle 4°C haihd.LWT)
B = Puhaltimen nopeuden modulaatio tai Speedtrollia vaaditaan (alle 10°C lauhd. ilman lämp.)
C = Puhaltimen nopeuden modulaatio tai Speedtrollia vaaditaan (alle 10°C ja -10°C asti lauhd. ilman lämp.)*
*Viittaa vain yksiköihin, joissa on 4-5-6 puhallinta
D = Tällä alueella yksiköt voivat työskennellä osittaisella kuormituksella
E = Tällä alueella yksikön minimi kapasiteetti voi olla korkeampi kuin tekniset ominaisuudet sisältävässä taulukossa annettu arvo
F = Standardi tehokkuus (standardi meluääni)
G = Korkea tehokkuus (standardi meluääni)
1
– Ei syttyvän kaasun symboli
5
– Kaapelien kiristykseen liittyvä varoitus
2
– Kaasutyyppi
6
– Vaarallisen jännitteen varoitus
3
– Yksikön tyyppikilven tiedot
7
– Sähkövaaran symboli
4
– Valmistajan merkki
8
– Nosto-ohjeet
