D-EIMAC00804-14EU – 131/209

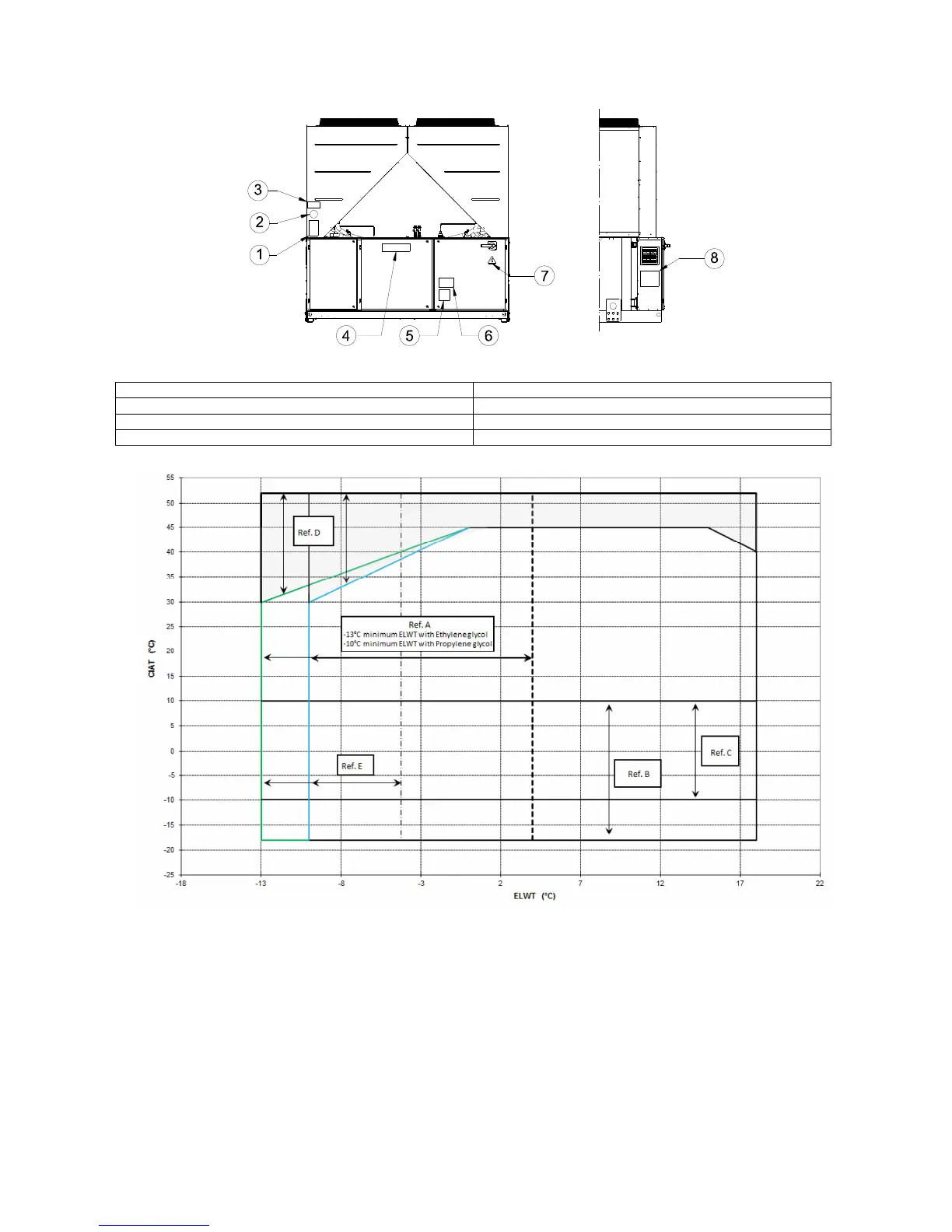

Identyfikacja Tabliczek
Rysunek 2 - Granice funkcjonowania
Uwaga
Powyższy wykres przedstawia wytyczne dotyczące granic funkcjonowania. Co do rzeczywistych wartości granicznych warunków
pracy dla każdej wielkości, patrz Oprogramowanie "Chiller Selection Software" (CSS).
Legenda
CIAT = Temperatura Powietrza Wlotowego Skraplacza (°C)
ELWT = Temperatury Wody Wypływu Parownika (°C)
A = Funkcjonowanie z Glikolem (poniżej 4°C Parow. LWT)
B = Wymagana Modulacja prędkości wentylatora lub Speedtrol (poniżej 10°C Temp.Pow.Skrapl.)
C = Wymagana Modulacja prędkości wentylatora lub Speedtrol (poniżej 10°C i do -10°C Temp.Pow.Skrapl.)*
*Odnosi się tylko do urządzeń z 4-5-6 wentylatorami
D = W tej strefie, urządzenia mogą pracować z obciążeniem częściowym
E = W tej strefie, minimalna pojemność urządzenia może być wyższa niż wartość w tabeli Warunków technicznych
F = Sprawność Standardowa (głośność standardowa)
G = Sprawność Wysoka (głośność standardowa)
1
– Symbol niepalnego gazu
5
– Ostrzeżenie o naciągnięciu kabli
2
– Rodzaj gazu
6
– Ostrzeżenie o Niebezpiecznym Napięciu
3
– Dane tabliczki znamionowej jednostki
7
– Symbol Niebezpieczeństwa Elektrycznego
4
– Logo Producenta
8
– Instrukcje dotyczące podnoszenia
