D-EIMAC00804-14EU – 34/209

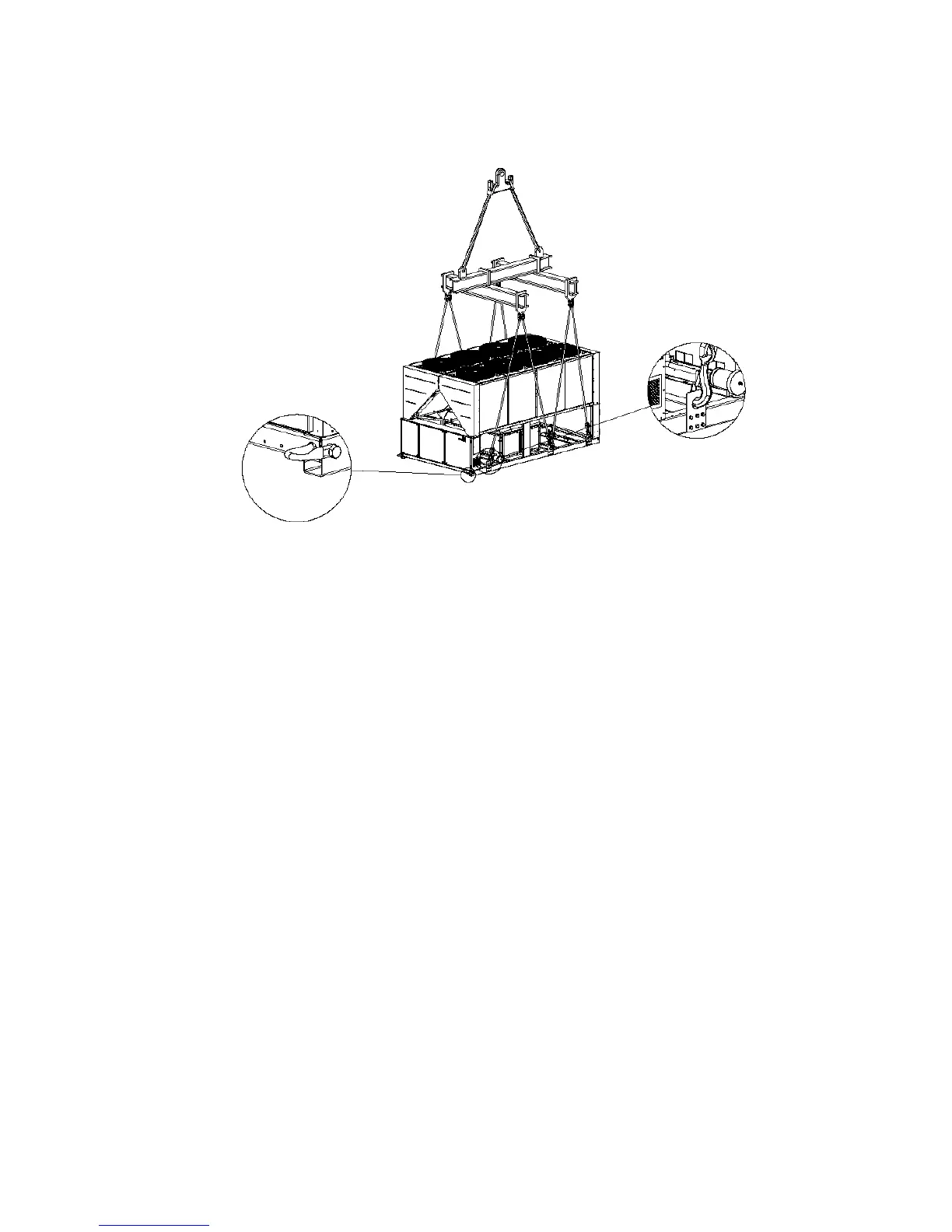

Version avec 10-12 ventilateurs
(Le schéma montre seulement la version avec huit ventilateurs. Pour les versions avec 10-12 ventilateurs, la modalité de
levage est identique)
En cas d'installation au sol, il faut prévoir une base solide en
ciment, avec une épaisseur d'au moins 250 mm et une largeur
plus grande que celle de l'unité. La base doit être en mesure de
soutenir le poids de l'appareil.
Si l'unité est installée dans des lieux facilement accessibles pour
les personnes ou les animaux, il est conseillé d'installer des grilles
de protection pour les sections du condensateur et du
compresseur.
Pour garantir les meilleures performances sur le lieu d'installation,
suivre les précautions et instructions suivantes :
− Eviter la recirculation du flux d'air.
− S'assurer de l'absence d'obstacles empêchant le flux correct
de l'air.
− S'assurer que les fondations prévues sont résistantes et
solides afin de réduire le bruit et les vibrations.
− Eviter d'installer l'unité dans des environnements
particulièrement poussiéreux, afin de réduire la contamination
des batteries à condensation par la saleté.
− L'eau présente dans le système doit être particulièrement
propre et toutes les traces d'huile et de rouille doivent être
éliminées. Un filtre mécanique de l'eau doit être installé sur le
tuyau d'entrée de l'unité.
Espaces techniques minimum
Il est fondamental de respecter les distances minimum sur toutes
les unités afin de garantir une ventilation optimale des batteries à
condensation.
Lors du choix de l'emplacement de l'unité et pour garantir un flux
de l'air approprié, prendre en compte les facteurs suivants:
− éviter la recirculation d'air chaud
− éviter une alimentation d'air insuffisante vers le condensateur
refroidi par air.
Ces deux conditions peuvent causer une augmentation de la
pression de condensation qui implique une diminution du
rendement énergétique et de la capacité réfrigérante.
Chaque côté de l'unité doit être accessible pour l'exécution des
opérations d'entretien après l'installation. La figure 4 indique les
conditions d'encombrement minimum.
L'évacuation verticale de l'air ne doit pas être obstruée.
Si l'appareil est entouré de murs ou d'obstacles de la même
hauteur que celle de l'unité, celle-ci doit être installée à une
distance non inférieure à (cf. Figure 4C ou 4D). Si la hauteur des
obstacles est plus grande que celle de l'unité, celle-ci doit être
installée à une distance non inférieure à (cf. Figure 4E ou 4F).
Si l'unité est installée sans respecter les distances minimum
conseillées par rapport aux murs et aux obstacles verticaux, il peut
se produire une combinaison de recirculation d'air chaud et/ou une
alimentation insuffisante du condensateur refroidi par air,
susceptible d'engendrer une réduction de la capacité et du
rendement.
Dans tous les cas, le microcompresseur permettra à l'unité de
s'adapter aux nouvelles opérations de fonctionnement en
fournissant la capacité disponible maximum dans des conditions
déterminées, même si la distance latérale est inférieure à la
distance conseillée, sauf si les conditions de fonctionnement
compromettent la sécurité du personnel ou la fiabilité de l'unité.
Si deux unités ou plus sont placées l'une à côté de l'autre, il est
conseillé de respecter une distance d'au moins (cf. Figure 4G ou
4H) entre les bancs du condensateur.
Pour plus d'informations, consulter un représentant du fabricant.
Protection sonore
Lorsque les niveaux d'émissions sonore exigent un contrôle
spécial, faire très attention en isolant l'unité de sa base, en
appliquant des éléments anti-vibration (fournis en option) de
manière appropriée. Les joints flexibles doivent également être
installés sur les raccordements hydrauliques.
Tuyaux de l'eau
Les tuyaux doivent être conçus avec le moins possible de
courbes et de changements verticaux de direction. De cette
manière, les coûts d'installation sont considérablement réduits et
les performances du système améliorées.
L'installation hydraulique doit avoir :
1. Dispositifs anti-vibration pour réduire la transmission des
vibrations aux structures.
2. Vannes d'isolement pour isoler l'unité du système hydraulique
lors des opérations de maintenance.
3. Un dispositif de purge de l'air manuel ou automatique au point
le plus haut de l'installation et un dispositif de drainage au
point le plus bas.
4. L'évaporateur et le dispositif de récupération de chaleur ne
doivent pas être placés au point le plus haut du système.
5. Un dispositif adapté, capable de maintenir le système
hydraulique sous pression (vase d'expansion, etc.).
6. Des Indicateurs de pression et de température de l'eau qui
aident l'opérateur lors des opérations de maintenance et
d'entretien.
