Identificazione dell’etichetta

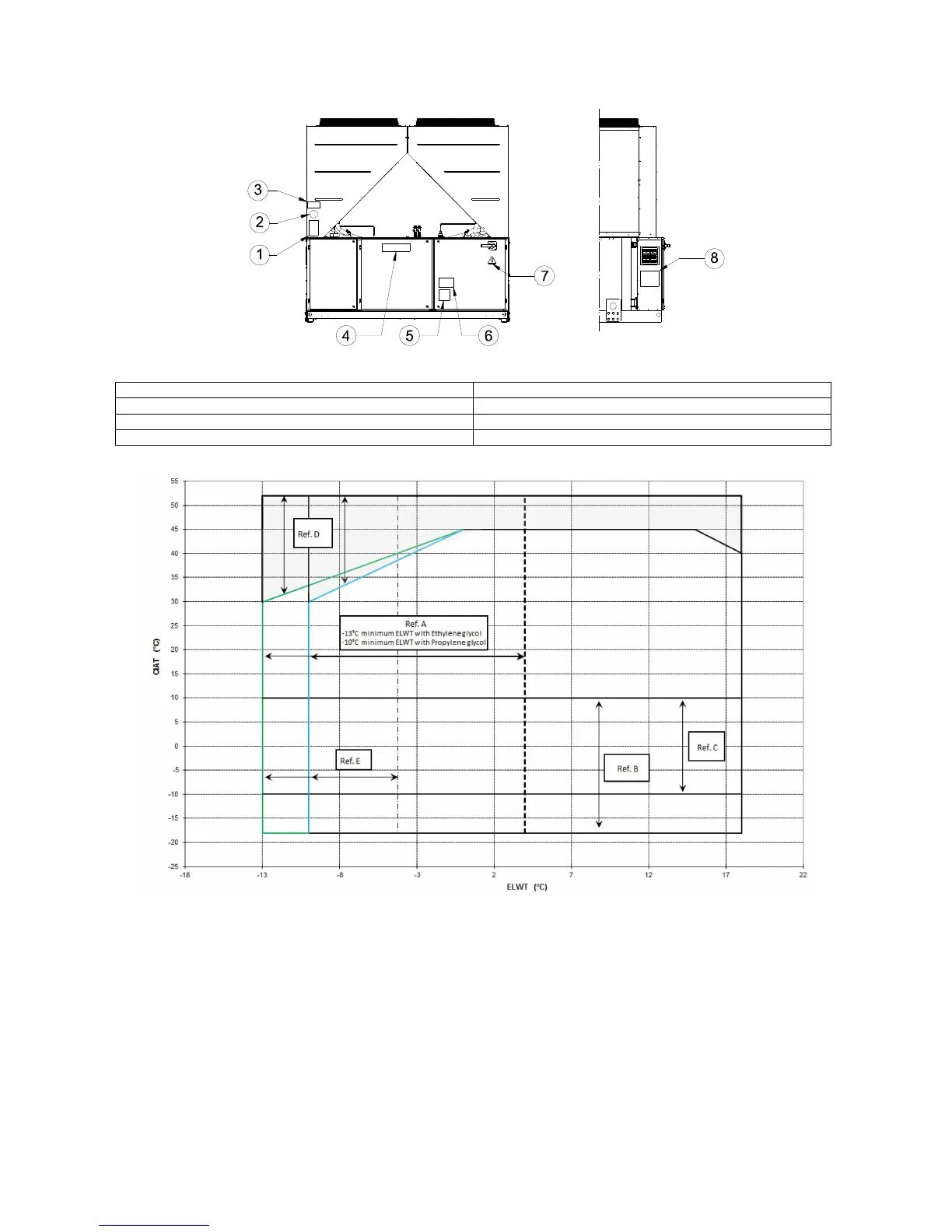

Figura 2 – Limiti operativi
Nota
Il grafico in alto fornisce un'indicazione orientativa dei limiti operativi dell'intervallo. Consultare il software di selezione del chiller
(CSS) per i limiti operativi reali in condizioni di lavoro per ciascuna dimensione.
Legenda
CIAT = Temperatura di ingresso dell'aria nel condensatore (°C)
ELWT = Temperatura dell'acqua in uscita dall'evaporatore (°C)
A = funzionamento con glicole (temp. acqua uscita evap. inferiore a 4°C)
B = regolazione velocità ventola o speedtroll necessario (temp. aria condensa inferiore a 10°C)
C = regolazione velocità ventola o speedtroll necessario (temp. aria condensa compresa tra 10°C e -10°C)*
*solo in caso di unità dotate di 4-5-6 ventole
D = in quest'area le unità possono funzionare a carico parziale
E = in quest'area la capacità minima dell'unità può essere superiore al valore indicato nella tabella delle specifiche tecniche
F = efficienza standard (emissione sonora standard)
G = efficienza elevata (emissione sonora standard)
1
– Simbolo del gas non infiammabile
5
– Avvertenza serraggio dei cavi
2
– Tipo di gas
6
– Avvertenza tensione pericolosa
3
– Dati targa identificativa dell'unità
7
– Simbolo di pericolo elettrico
4
– Stemma del produttore
8
– Istruzioni per il sollevamento
