D-EIMAC00804-14EU – 70/209

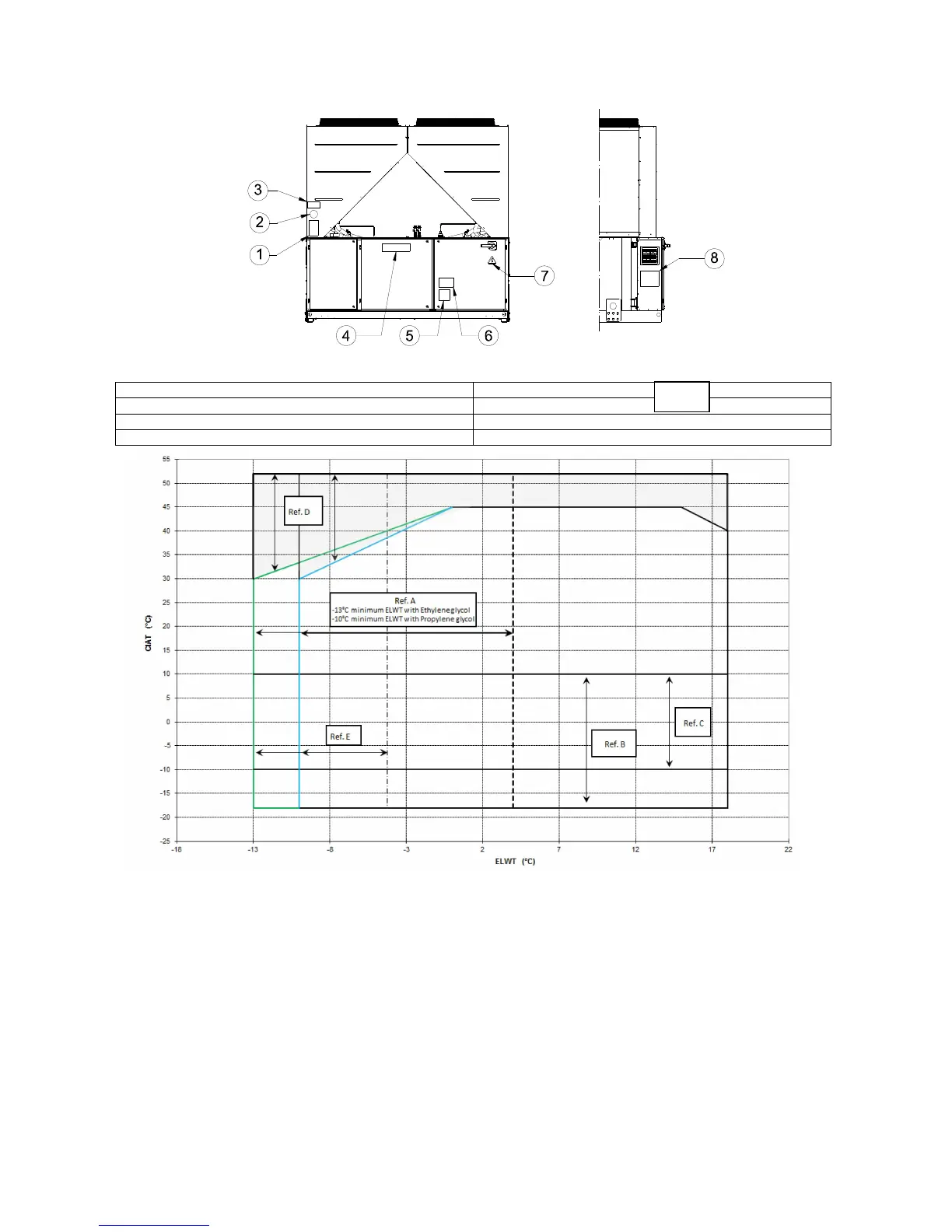

Αναγνωριστική ετικέτα
Σηµείωση
Το παραπάνω σχέδιο αντιπροσωπεύει τις κατευθυντήριες οδηγίες σχετικά µε τα λειτουργικά όρια της σειράς. Ανατρέξτε στο
Λογισµικό Επιλογής Ψύκτη (CSS) για τα πραγµατικά λειτουργικά όρια εργασίας για κάθε µέγεθος.
Λεζάντα
CIAT = Συµπυκνωτής Θερµοκρασίας Αέρα Εισόδου (°C)
ELWT = Εξατµιστής Θερµοκρασίας Νερού Εξόδου (°C)
A = Λειτουργία µε Γλυκόλη (κάτω των 4°C Εξάτµ LWT)
B = ∆ιαµόρφωση Ταχύτητας Ανεµιστήρα ή Συρτή Ταχύτητα που απαιτείται (κάτω 10°C Συµπύκν. Θερµ.Αέρα.)
C = ∆ιαµόρφωση Ταχύτητας Ανεµιστήρα ή Συρτή Ταχύτητα που απαιτείται (κάτω 10°C και έως - 10°C Συµπύκν. Θερµ.Αέρα.)*
*Αναφέρεται σε µονάδες µόνο µε 4-5-6 ανεµιστήρες
D = Σε αυτήν την περιοχή οι µονάδες µπορούν να δουλέψουν µε µερικό φορτίο
E = Σε αυτήν την περιοχή η ελάχιστη ικανότητα της µονάδας µπορεί να είναι υψηλότερη από την τιµή που φαίνεται στον πίνακα
Τεχνικών Προδιαγραφών
F = Κανονική Απόδοση (κανονικός ήχος)
G = Υψηλή Απόδοση (κανονικός ήχος)
1
– Σύµβολο µη εύφλεκτου αερίου
5
– Προειδοποίηση σύσφιξης καλωδίου
2
– Τύπος αερίου
6
– Προειδοποίηση κινδύνου Ηλεκτρικής Τάσης
3
– Πινακίδα δεδοµένων µονάδας
7
– Ηλεκτρικό σύµβολο κινδύνου
4
– Λογότυπο του κατασκευαστή
8
– Οδηγίες άρσης
