D-EIMAC00804-14EU – 79/209
INSTRUÇÕES ORIGINAIS EM INGLÊS
Este manual constitui um importante documento de suporte para o pessoal qualificado, contudo nunca poderá substituir dito pessoal.
Agradecemos por ter escolhido este chiller
LER ATENTAMENTE O PRESENTE MANUAL ANTES DE
PROCEDER COM A INSTALAÇÃO E O ARRANQUE DA
UNIDADE.
UMA INSTALAÇÃO IMPRÓPRIA PODE CAUSAR
CHOQUES ELÉTRICOS, CURTO-CIRCUITOS, PERDAS,
INCÊNDIO OU OUTROS DANOS AO EQUIPAMENTO OU
LESÕES ÀS PESSOAS.
A UNIDADE DEVE SER INSTALADA POR UM
OPERADOR/TÉCNICO PROFISSIONAL.
O ARRANQUE DA UNIDADE DEVE SER EFETUADO POR
PROFISSIONAIS AUTORIZADOS E PREPARADOS.
TODAS AS ATIVIDADES DEVEM SER EXECUTADAS COM
BASE NAS LEIS E NORMATIVAS LOCAIS.
É ABSOLUTAMENTE PROIBIDO INSTALAR A UNIDADE
SE TODAS AS INSTRUÇÕES CONTIDAS NO PRESENTE
MANUAL NÃO FOREM CLARAS.
NO CASO DE DÚVIDAS CONTATAR, PARA
INFORMAÇÕES E CONSELHOS, O REPRESENTANTE DO
FABRICANTE.
Descrição
A unidade adquirida é um “chiller condensado por ar”, uma máquina
pensada para arrefecer a água (ou um mistura de água e glicol)
dentro dos limites descritos a seguir. O funcionamento da unidade
baseia-se na compressão, condensação e evaporação do vapor,
segundo o ciclo de Carnot inverso. Os principais componentes são:
- Compressor tipo scroll para aumentar a pressão do vapor
refrigerante, daquela de evaporação e daquela de condensação.
- Evaporador, onde o refrigerante líquido em baixa pressão
evapora arrefecendo assim a água.
- Condensador, onde o vapor em alta pressão condensa-se
eliminando na atmosfera o calor removido da água arrefecida,
graças a um cambiador de calor arrefecido por ar.
- Válvula de expansão que permite reduzir a pressão do líquido
condensado passando daquela de condensação àquela de
evaporação.
Informações gerais
Todas as unidades são entregues com esquemas elétricos,
desenhos certificados, placa identificativa e DOC
(declaração de conformidade). Estes documentos referem
todos os dados técnicos da unidade adquirida e DEVEM SER
CONSIDERADOS PARTE INTEGRANTE DESTE MANUAL
No caso de discrepância entre o presente manual e os documentos
da aparelhagem, consultar os documentos a bordo da máquina. No
caso de dúvida contatar o representante do fabricante.
A finalidade do presente manual é fazer com que o instalador e o
operador qualificado garantam um funcionamento, uma colocação em
serviço e uma manutenção corretos da unidade sem causar riscos a
pessoas, animais e/ou objetos.
Recebimento da unidade
Logo que a unidade chegar no lugar final de instalação deve ser
inspecionada para detectar eventuais danos. Todos os componentes
descritos no documento de entrega devem ser inspecionados e
controlados.
Se a unidade apresentar danos, não remover o material estragado e
comunicar imediatamente o dano à sociedade de transporte, pedindo-
lhe para inspecionar a unidade.
Comunicar imediatamente o dano ao representante do fabricante,
enviando se possível algumas fotos que possam ser úteis para
identificar as responsabilidades.
O dano não deve ser reparado enquanto não for efetuada a inspeção
por parte do representante da sociedade de transportes.
Antes de instalar a unidade verificar que o modelo e a tensão elétrica
indicada na placa sejam corretos. A responsabilidade por eventuais
danos após a aceitação da unidade não pode ser atribuída ao
fabricante.
Limites operativos
Armazenagem
As condições ambientais devem caber nos seguintes limites:
Temperatura ambiente mínima: -20°C
Temperatura ambiente máxima: +42°C
Humidade relativa máxima: 95% sem condensação
A armazenagem abaixo da temperatura mínima pode provocar danos
aos componentes. A armazenagem acima da temperatura máxima
provoca a abertura das válvulas de segurança. A armazenagem em
atmosfera de condensação pode estragar os componentes elétricos.
Funcionamento
O funcionamento fora dos limites indicados pode estragar a unidade.
No caso de dúvida contatar o representante do fabricante.

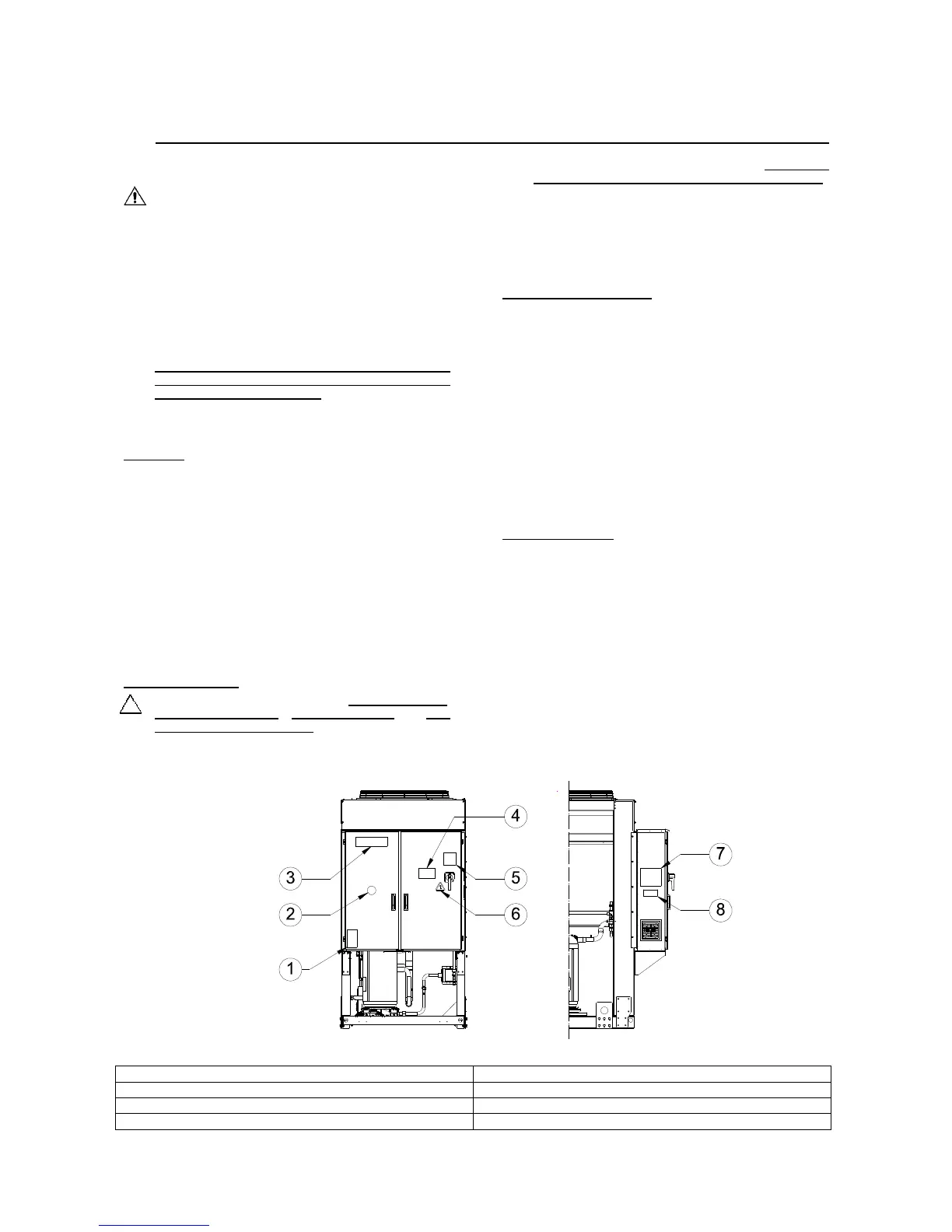

Figura 1 – Descrição das etiquetas do painel elétrico
Identificação da etiqueta
