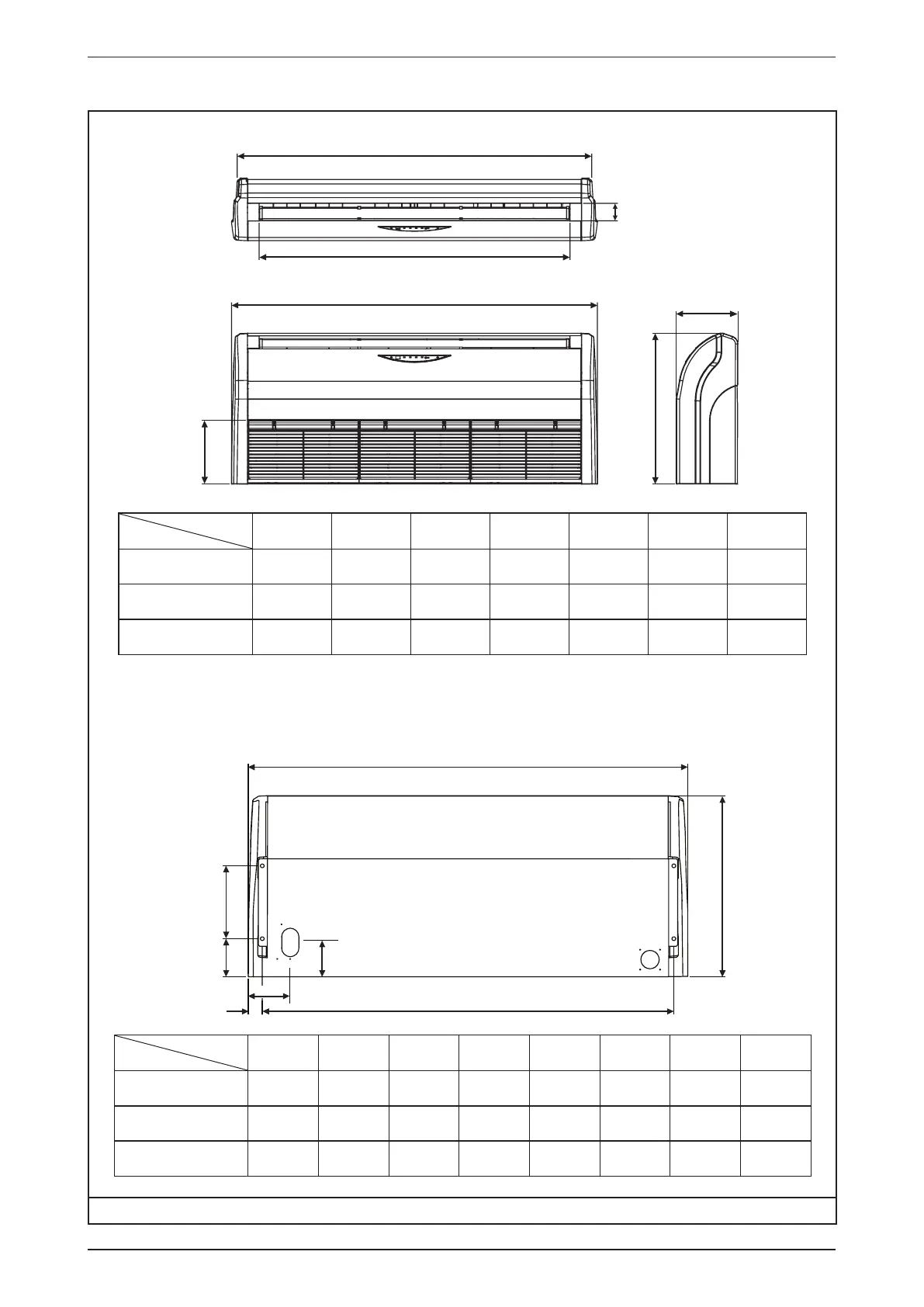

Outlines & Dimensions
134
Model: FWE08/10/12E
A
B
E
C
D
F
G
Dimension
Model
A B C D E F G
FWE08E 1272 1088 74 1320 268 635 259
FWE10E 1490 1308 74 1538 268 635 259
FWE12E 1738 1556 74 1786 268 635 259
Mounting Bracket
A
E
B
CD
F
G
H
Dimension
Model
A B C D E F G H
FWE08E 1320 635 255 134 1222 49 148 120
FWE10E 1538 635 255 134 1440 49 148 120
FWE12E 1786 635 255 134 1688 49 148 120
Note: Dimension in mm
