4

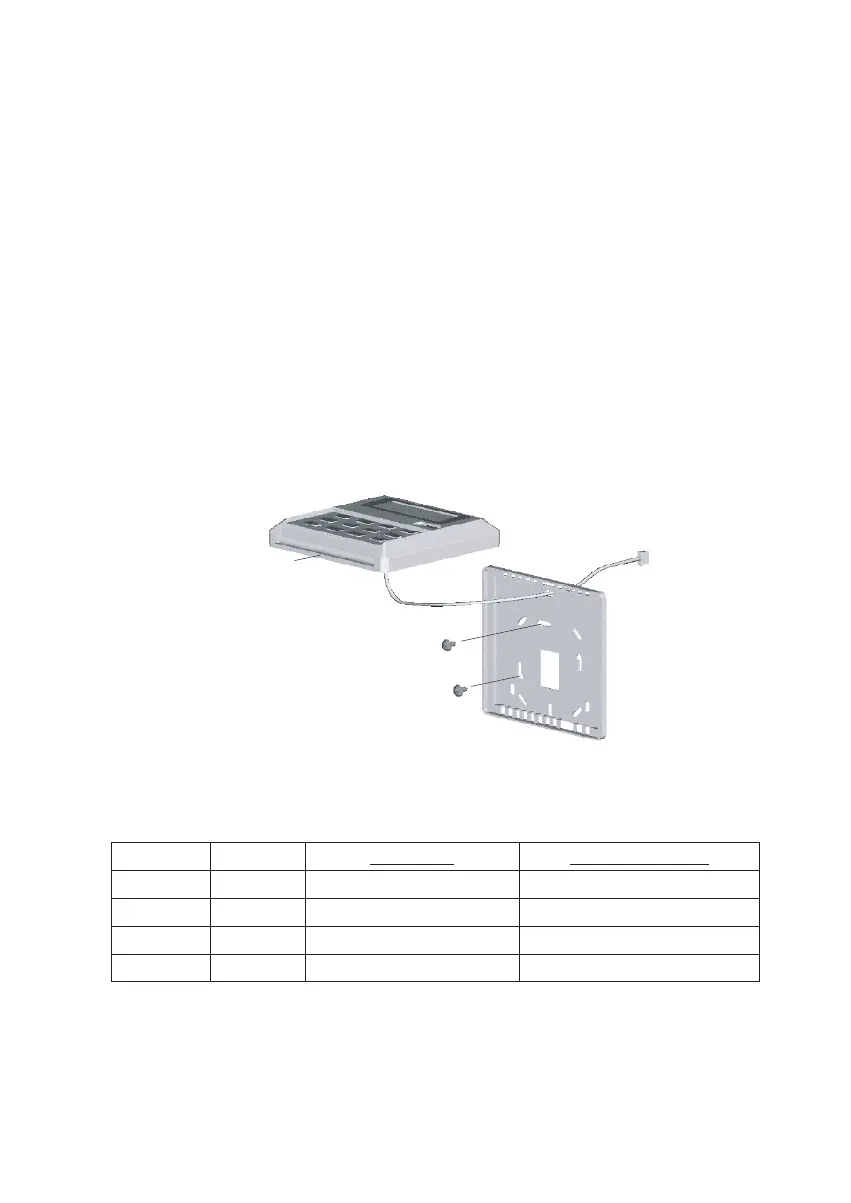

Undre uttag för
att öppna LCD-hölje
LCD-fjärrkontroll
(Undre hölje)
LCD-fjärrkontroll
(Övre hölje)
2 x träskruvar
Anslutningsledningar
3.0 INSTALLATION AV LCD-FJÄRRKONTROLL
3.1 Tillbehör
Följande tillbehör medföljer handboken. Kontakta omedelbart återförsäljaren om delar saknas.
1 Fjärrkontroll
2 Träskruv 4,1 x 16 (2 delar) och maskinskruv (2 delar)
3 Instruktionsmanual
4 Batteri
5 Anslutningsledningar
3.2 Steg-för-steg-guide
i) Öppna LCD-fjärrkontrollen upptill och nedtill på dess hölje med en skruvmejsel. För in
skruvmejseln i det nedre uttaget och skjut den utåt.
ii) Fäst det undre höljet på väggen med de 2 medföljande träskruvarna.
För sedan in 4-stifts anslutningsledningarna (från huvudkortet) genom uttaget på den övre
mittdelen enligt bilden nedan.
iii) Om du vill välja modell med endast kylning eller modell med värmepump, behöver du göra
vissa justeringar i inställningen för shuntkontakt.
iv) Sätt tillbaka övre och undre hölje. Haka fast de två övre klorna i deras respektive uttag och stäng
den nedre delen.
INSTÄLLNING FÖR SHUNTKONTAKT FÖR VAL AV MODELL
* AUTO DETECT är inte tillgängligt för kylt vattensystem (CW).
JH JD Applikation Modell/kommentar
OFF OFF AUTO DETECT Beror på huvudkort
OFF SET CW- och DX-system Kylsystem (EC)
SET OFF CW- och DX-system Värmepump (HP)
SET SET AUTO DETECT Automatisk värmepump (AP)
