9

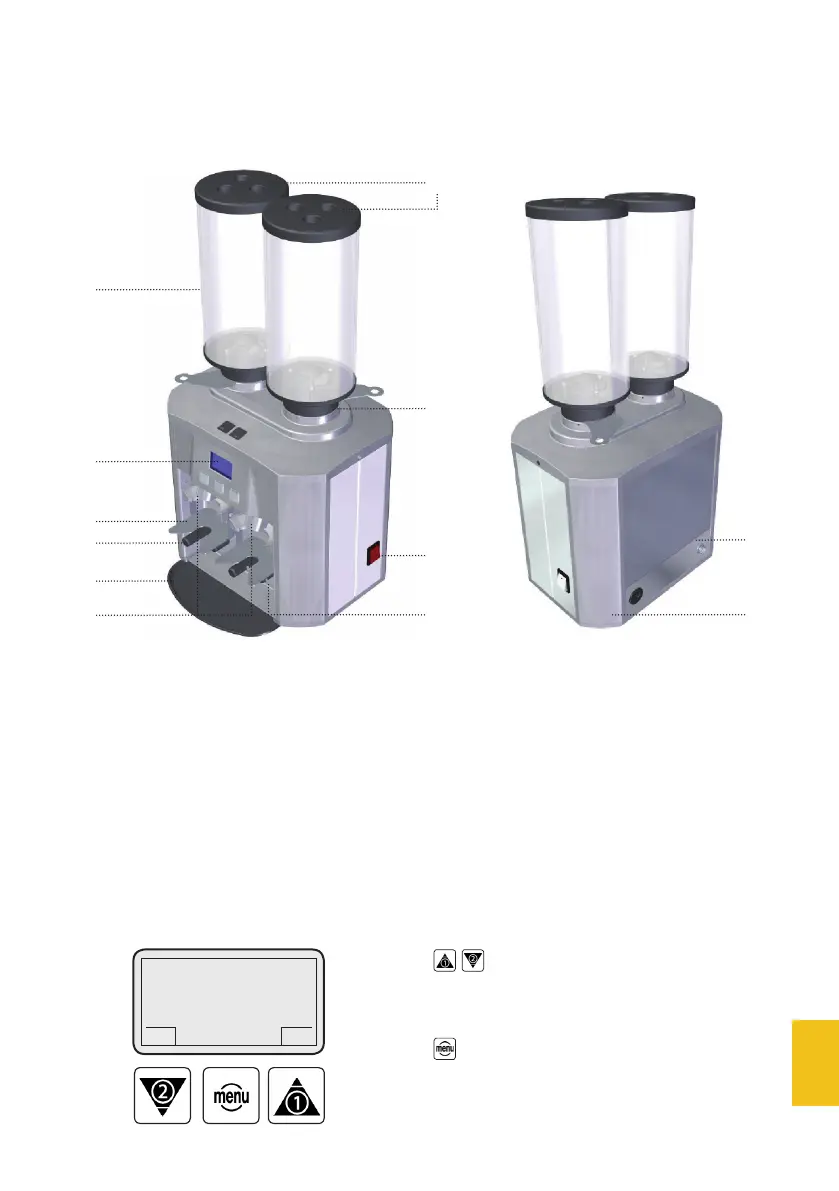

Fig. 1
1
3
J
9
L
K
2
4
5
6
7
Descrizione generale e messa in funzione
del macinacaffè
Descrizione frontale comandi
1 Coperchio
2 Tramoggia caffè
3 Vite blocco campana
4 Pannello comandi
5 Supporto portafiltro
6 Tastatore dose doppia
7 Piattino raccogli caffè
8 Uscita caffè
9 Tastatore dose singola
J Interruttore generale
K Connettore seriale
L Cavo di alimentazione
Pulsanti di scorrimento
e selezione alto/basso
Pulsante di conferma,
accesso impostazioni
Fig. 2
DC-TWO
Pronto
GCS
Pronto
GCS
