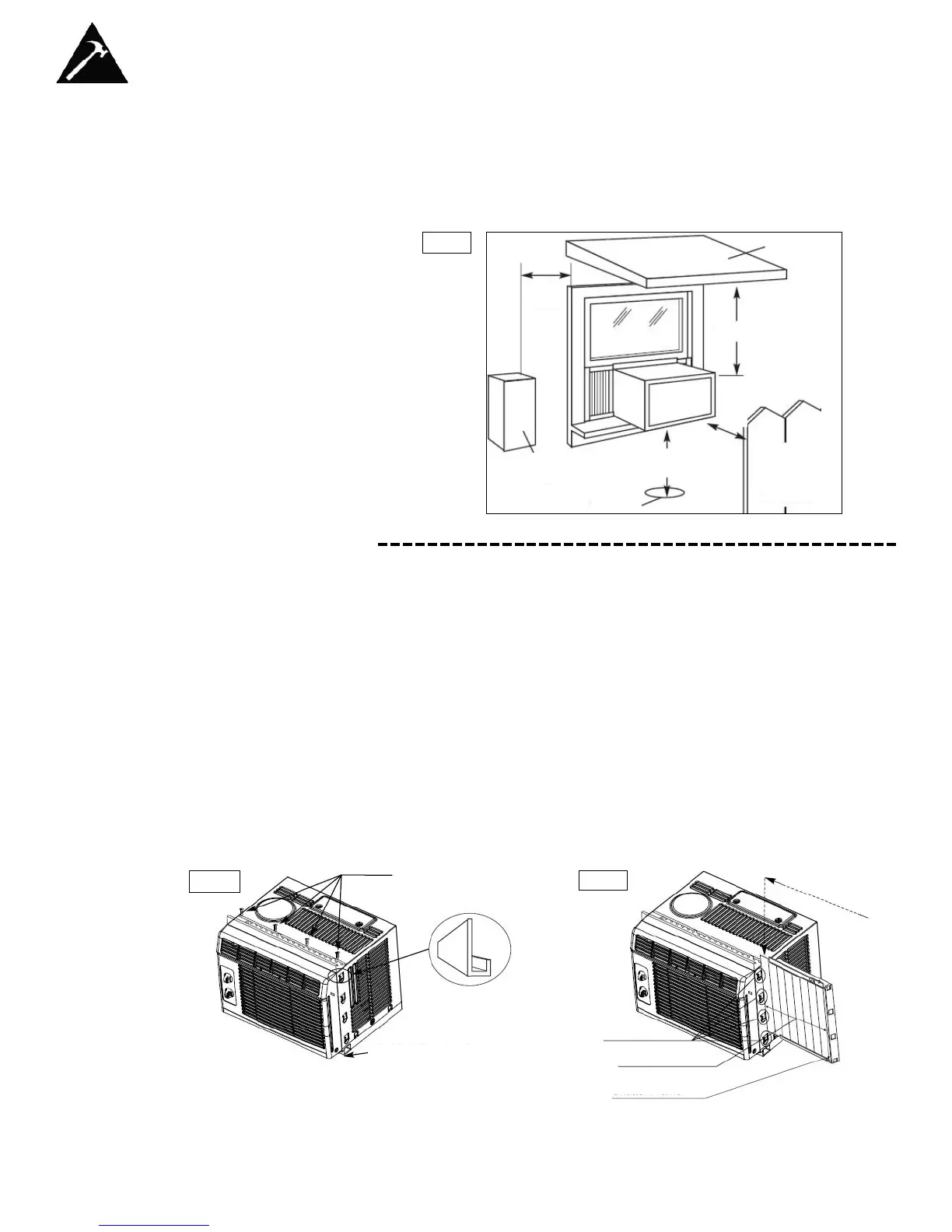

ENDROIT
Installation
Votre appareil a été conçu pour que la condensation s’évapore dans des
conditions normales. Cependant, en présence d’une humidité extrême, un
surplus de condensation peut provoquer un débordement de la cuvette de
base vers l’exterieur. L’appareil doit être installé de telle sorte que l’écoule-
ment de la condensation ne se déverse pas sur des passants ou sur des
proriètés avoisinantes.
Auvent
Clôture,
mur ou
autre
obstacle
Sol
Obstacle
latéral
20 po
Min
30 po
Min
20 po
12 po Min
Min
Fig. 2
1) Montage de canaux supérieur sur le caisson. (Préinstallé sur certain
modèles)
• Canal supérieur en forme de “L”: Installez le canal en forme de “L”
au-dessus du caisson tel que montré à la Fig. 3, un utilisant quatre (4)
vis de 3/8 po.
2) Montage des rideaux latéraux au caisson.
• Étendez les volets et glissez-le dans les support de volets sur le canal
latéral du climatiseur comme montré dans Fig. 4.
• Faites glisser les cadre des volets dans les canaux supérieur (en forme
de “L”) et inférieur (en forme de “U”) Ces volets sont identifiés (sur le
cadre) en tant que volets gauches et droits.
Vis de 3/8 po
Canal en form de
“L”
Canal en forme de “U”
Fig. 3
Glissez vers le bas
Support
Volets
Cadre des volets
Fig. 4
de volets
INSTRUCTIONS
D'INSTALLATION
22
