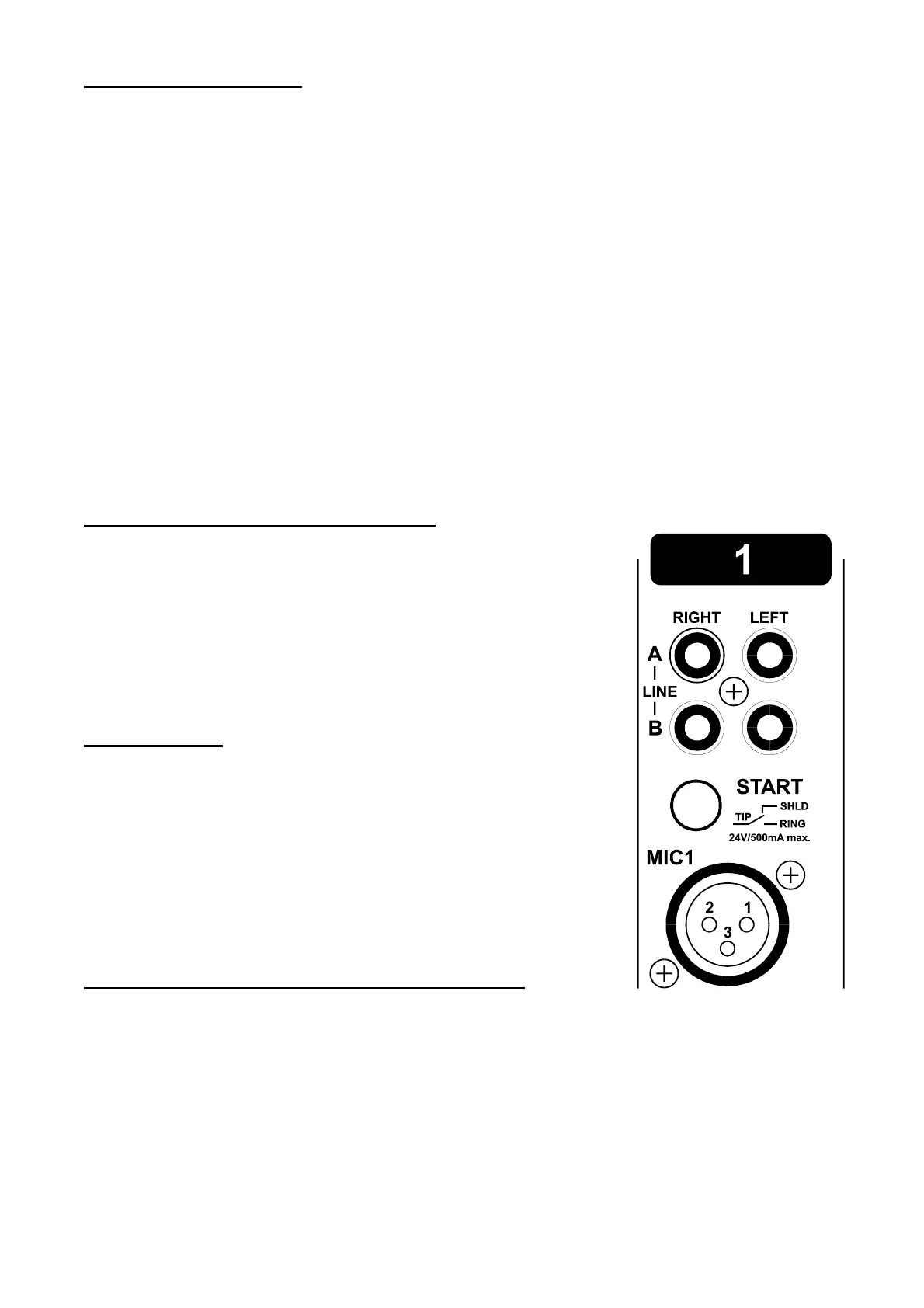

INGANGSCONNECTORS
In plaats van 1 gevoelige aansluiting aan de ingang heeft de Airmate twee gevoelige
aansluitingen per kanaal (gebalanceerd). Dit nu onderscheidt de Airmate van de meeste andere
mixers.
Het is mogelijk, en zelfs een professionele eis, de twee draden uit uw microfoon, welke binnen in
de afscherming van de microfoonkabel zitten aan te sluiten op de gebalanceerde ingangen op de
volgende wijze.
Een ader op punt 2 van de XLR connector (De grote ronde connector met drie bussen) en een
ader op punt 3 , punt 1 is de aarde welke aangesloten dient te worden op de mantel van de kabel
die rondom de twee binnen aders ligt van uw microfoonkabel.
Wat heeft dit nu voor voordelen.
De op deze wijze aangesloten microfoonkabel is volkomen ongevoelig voor storingen van buiten
af.
Indien u condensator microfoons heeft (op een ander principe ontworpen microfoons) dan zijn
die zonder meer aansluitbaar op de Airmate mic input. Op pin 2 en 3 van de XLR plug staat 48
volt voedingsspanning.
Indien er 48 volt nodig is raden wij u aan contact op te nemen met uw dealer of een externe
fantoom voeding uit onze signaal processor reeks aan te schaffen.
STEREO CINCH LIJN AANSLUITINGEN
De stereo lijningangen (Line staat op de achterzijde gedrukt) dienen
als volgt aangesloten te worden.
De signaal draad dient op de pen van de cinch connectoren (ook wel
tulp connector genoemd) aangesloten te worden.
U dient er tevens op te letten dat het signaal niveau zich bevindt
tussen -20dB en +20dB om een volledige uitsturing van uw
Airmate te waarborgen. Slechts dan ontstaat er een optimale signaal
ruisverhouding.
STARTSWITCH
De Startswitch connector is doorverbonden met de ON toets op het
front waarmee het kanaal aangezet wordt. De startswitch is een
wisselcontact tussen aarde en ring.
De startswitch aansluitingen zijn bereikbaar via een stereo jackplug.
De tip van de stereo jackplug schakelt tussen de ring en de aarde. In
ruststand is de tip doorverbonden met de aarde (Shield). Een
aangesloten draaitafel kan gestart worden d.m.v. deze ON toets en of
d.m.v. de faderstart switch in combinatie met de aangesloten start
connector.
SLUIT NOOIT 220 VOLT AAN OP DE START JACK
Sluit alleen laagspanning op de schakelcontacten aan met als
maximum 24 volt bij 50 mA.
Neem hierover in twijfel gevallen contact op met uw dealer.
