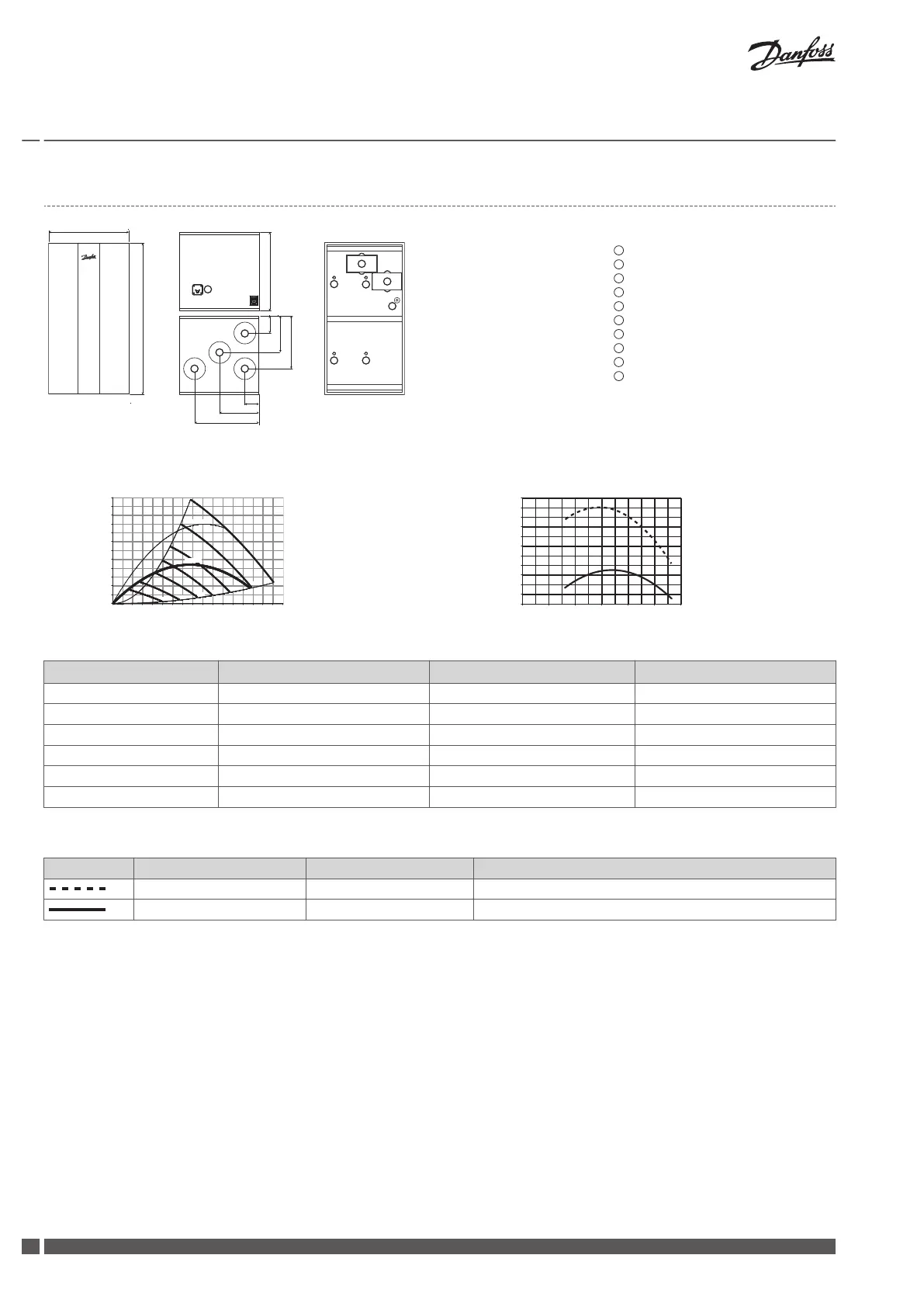

Danfoss Air w2 Installation Guide

8.4 Air Unit w²
590
1055
580
126
270
389
110
295
480
1
2
3
4
5
6
7
8
9
98
10
1
Zuluft
2
Abluft
3
Fortluft
4
Außenluft
5
Kondensatablauf
6
Filter, Abluft
7
Filter, Zuluft
8
Differenzdruck für Abluft
9
Differenzdruck für Zuluft
10
Filterrückstelltaste
Gewicht der Einheit: 45 kg
Nennleistung Wärmerückgewinnungsgrad
Druck [Pa] η [%]
100%
85%
70%
58%
46%
33%
21%
300
250
200
150
100
50
0
*0.45 W/m³/h
1000 J/m³
0 50 100 150 200 250 300 350 400
Luftmenge [m³/h]
83%
84%
85%
86%
87%
88%
89%
90%
91%
92%
93%
94%
0 50 100 150 200 250 300
Luftmenge [m³/h]
* 0,45 W/m³/h = „Passiv-Haus“-Anforderungen.
Luftmenge [m³/h] Pext. [Pa] SFP [J/m³] P
1
tot. [W]
160 50 700 31
220 70 832 51
220 100 963 59
260 70 892 64
260 100 996 72
280 90 1000 78
Tab. 12: Nennleistung für w²-Gerät
Abluft Frischluft
t = 21 °C RH = 36 % t = -3 °C RH = 80 % mit Kondensation und 5 % Ungleichgewicht
t = 25 °C RH < 27 % t = 5 °C wie gem. EN 308
Tab. 13: Wärmerückgewinnungsgrad für w²-Gerät
